Änderungen während der Inbetriebnahme
Werden bei der Inbetriebnahme Änderungen an der Ablaufkettenstruktur
vorgenommen, z. B. ein Schritt hinzugefügt, gelöscht oder umnummeriert oder wird
eine Transition gelöscht oder hinzugefügt, wird beim Übersetzen ein neuer Instanz-
DB erzeugt. Das Laden dieses Instanz-DB in das AS hat den gleichen Effekt wie
die Initialisierung über den Eingang INIT_SQ, d. h. alle Initialschritte sind aktiv und
alle anderen Schritte inaktiv. Die Aktionen werden jedoch nicht automatisch
zurückgenommen. Laden Sie den Instanz-DB nur im Handbetrieb, um Fehler zu
vermeiden, die beim Überschreiben der Daten entstehen können.
Über den Menübefehl Test > Kette steuern kann die Ablaufkette in den
Prozesszustand, der vor der Änderung bestand, zurückgesetzt werden.
Achtung
Über den Menübefehl Test > Kette steuern kann bei S7-GRAPH die Betriebsart
der Ablaufkette direkt umgeschaltet werden. Ist die Versorgung der Ablaufketten
und der unterlagerten Überwachungs-/Handfunktionen wie unter Handhabung von
Betriebsarten beschrieben vorgenommen worden, führt dies dazu, dass die
Betriebsart der Ablaufkette nicht mehr mit der Betriebsart der unterlagerten
Funktion übereinstimmt. Wenn dies nicht erwünscht ist, kann die Umschaltung der

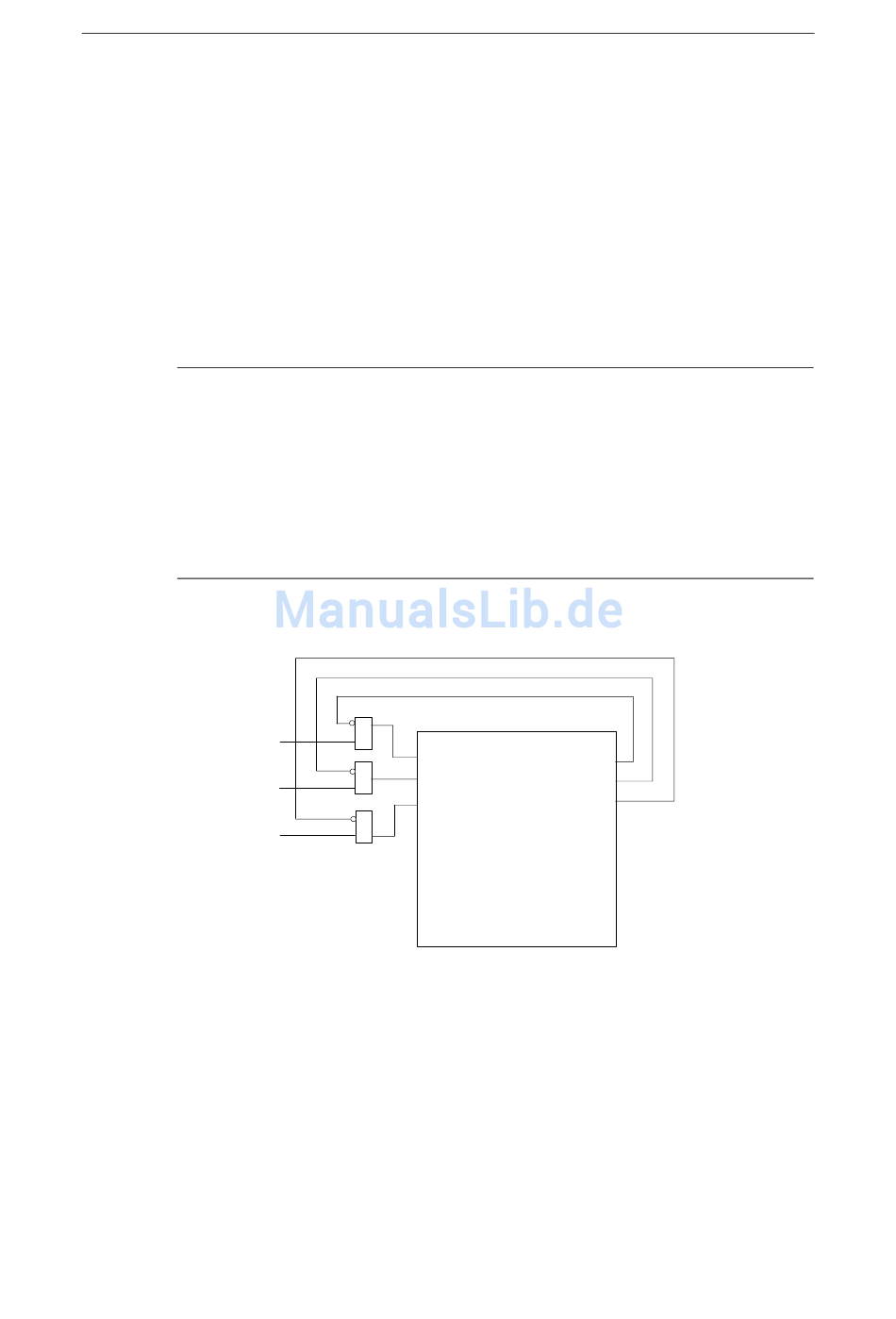

Betriebsart durch das PG unterdrückt werden. Das folgende Bild zeigt die
prinzipielle Vorgehensweise.
Autom.
Tippen
Hand
Mit dieser Logik wird erreicht, dass die Ablaufkette wieder auf den durch die
Signale Automatik/Tippen/Hand vorgegebenen Betriebszustand nach einem Zyklus
zurückgesezt wird.
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
A5E00290653-01
FB Ablaufkette
&
SW_AUTO
AUTO_ON
SW_TAP
&
SW_MAN
&
Projektierungshinweise
TAP_ON
MAN_ON
14-11
