Entwerfen einer Ablaufsteuerung am Beispiel einer Bohrmaschine
Grundzustand
Der Grundzustand der Bohrmaschine ist folgendermaßen definiert:
• Bohrmotor und Kühlmittelpumpe stehen
• Vorschub/Bohrer befindet sich in oberer Position
• Es ist kein Werkstück gespannt

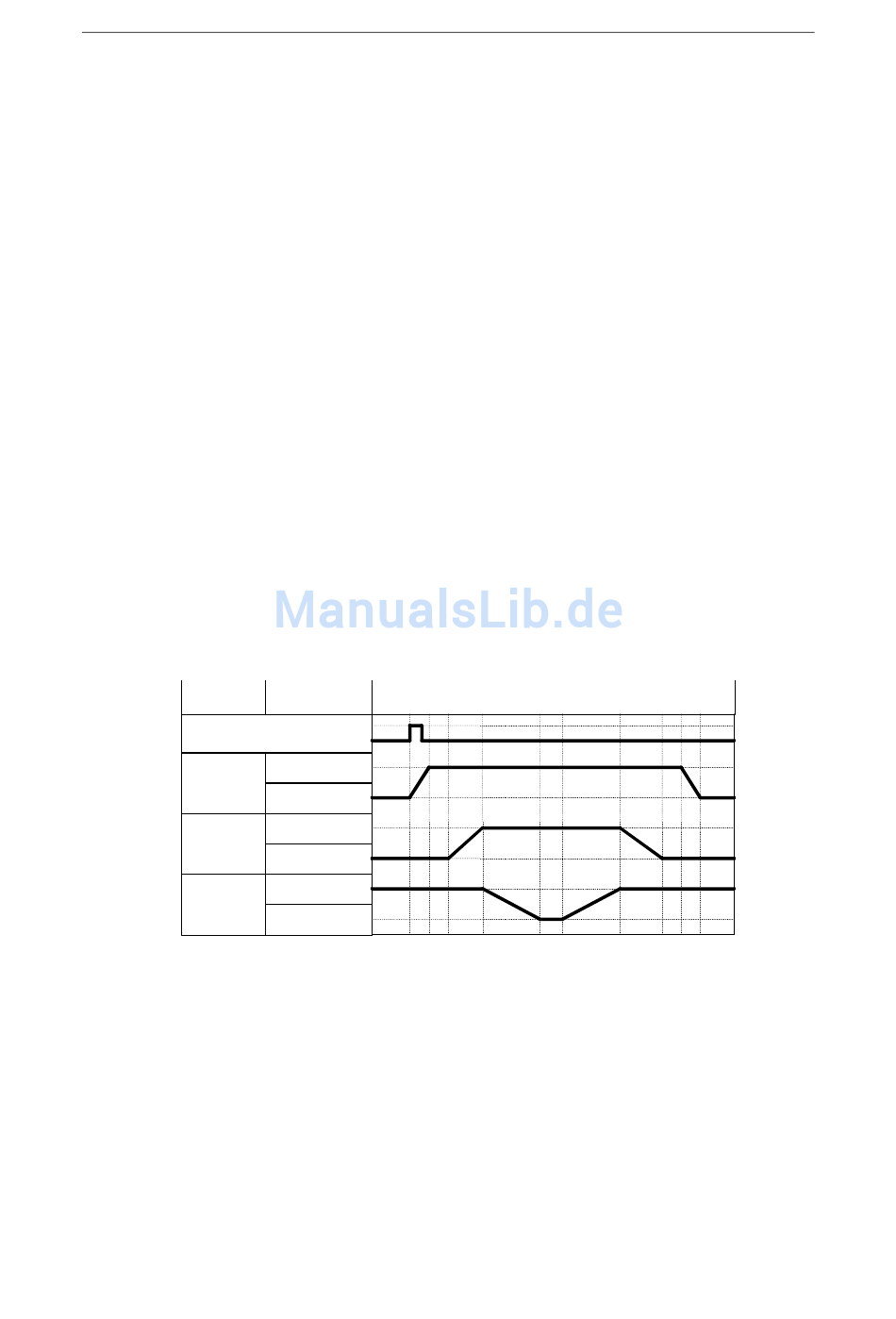

Funktionsdiagramm - Gliederung des Bohrvorgangs
Der Bohrvorgang gliedert sich in die folgenden Abschnitte:
• Werkstück einlegen (manuell)
• Gegebenenfalls Vorwahlschalter für Kühlmittelzuschaltung betätigen
(materialabhängig)
• Maschine über Starttaster starten (Bohrmotor läuft an)
• Werkstück mit Sollspanndruck einspannen
• Kühlmittelpumpe zuschalten (je nach Vorwahl)
• Bohrer über Vorschub bis zur unteren Sollposition absenken (bohren)
• In unterer Sollposition 0,5 s warten (bohren)
• Bohrer über Vorschub bis zur oberen Sollposition anheben
• Werkstück lösen, Bohrmotor und Kühlmittelpumpe ausschalten
• Werkstück entnehmen (manuell)
Element
Start
Spannein-
richtung
Motor
Vorschub
3-4
Zustand
Ein
Aus
läuft
steht
Auf
Ab
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
A5E00290653-01
