Entwerfen einer Ablaufsteuerung am Beispiel einer Bohrmaschine
3.4

Anlegen des Projekts Bohren im SIMATIC Manager

Anlegen eines Projekts

Projekte für Ablaufsteuerungen unterscheiden sich nicht von anderen Projekten in
STEP 7.
Um im SIMATIC Manager ein neues Projekt anzulegen, gehen Sie
folgendermaßen vor:
1. Wählen Sie den Menübefehl Datei > Neu.
2. Nennen Sie das Projekt "Bohren".
Einfügen eines S7-Programms
In diesem Beispiel kann auf die Hardwarekonfiguration verzichtet werden, da die
Default-Adressierung der Ein-/Ausgabebaugruppe auf Steckplatz 4 verwendet wird.
Fügen Sie also im SIMATIC Manager direkt in den Projekt-Ordner ein
S7-Programm ein. Das S7-Programm dient als Ordner für die Bausteine des
Anwenderprogramms, die Quellen und die Symbole. Gehen Sie dabei wie folgt vor:
1. Markieren Sie das Projekt "Bohren".
2. Wählen Sie den Menübefehl Einfügen > Programm > S7-Programm.
3. Nennen Sie das S7-Programm "Bohrprogramm".

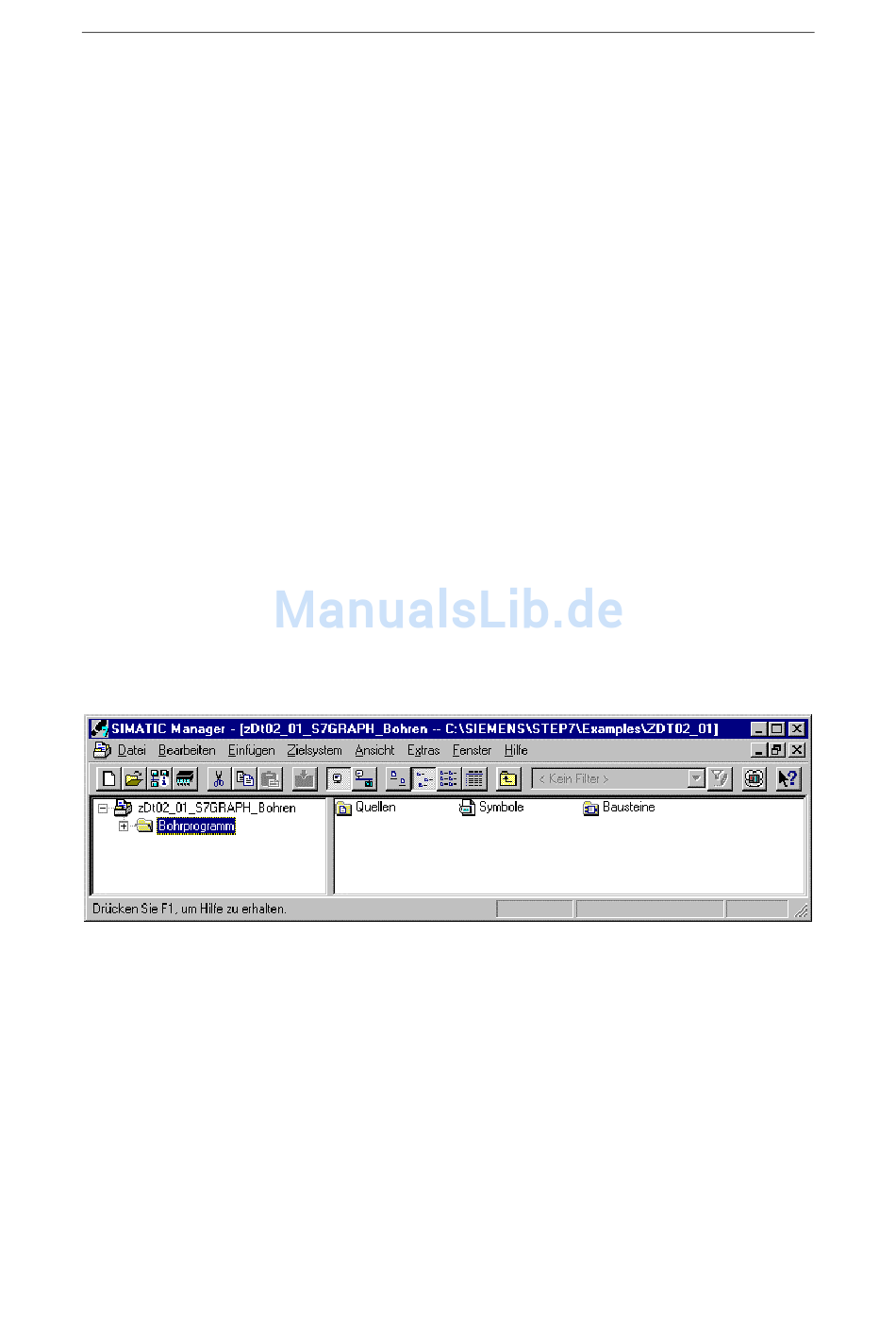

Die Ordner für Quellen, Bausteine und Symbole werden beim Einfügen eines
S7-Programms automatisch erzeugt. Ferner wird im Ordner "Bausteine" ein leerer
OB1 angelegt.
