Projektierungshinweise
Abbildung der Betriebsart in der Ablaufkette

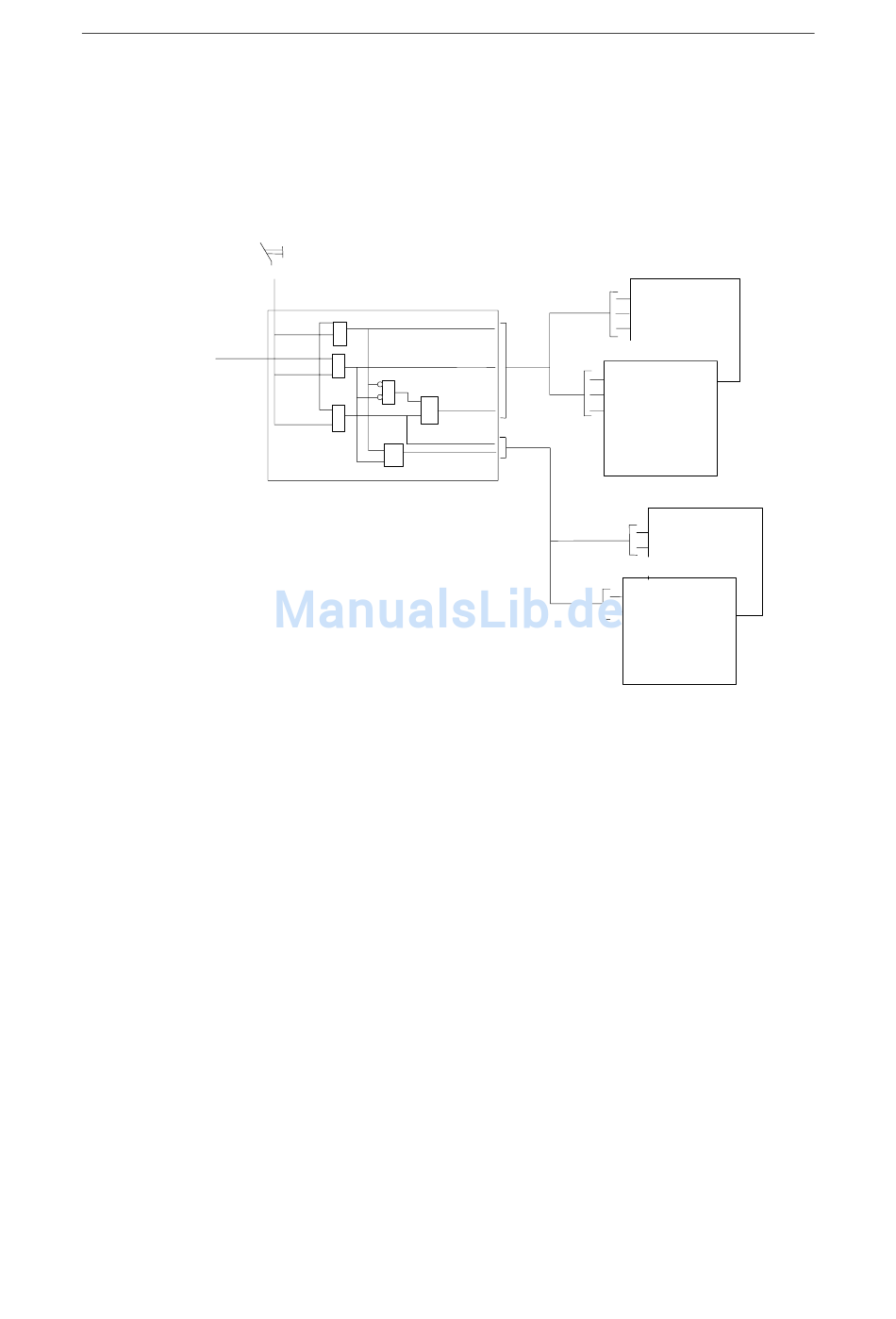

Liefert z. B. ein Wahlschalter der Bedientafel die Signale Automatik, Tippen und
Hand als eindeutige Einzelsignale, lassen sich mit einer relativ einfachen Logik die
Betriebsartensignale für die Ablaufketten und für die unterlagerte Ansteuerung für
die Aggregate ableiten, wie das folgende Bild im Prinzip zeigt.
Ablauf-
freigabe
Die Betriebsarten des Wahlschalters werden zu den Ablaufketten übergeben,
wenn die Ablauffreigabe vorliegt. Liegt die Ablauffreigabe nicht vor, werden die
Betriebsarten der Ablaufketten auf SW_MAN umgeschaltet und damit die
Weiterschaltung der Schritte unterdrückt.
Bei den Betriebsarten Automatik oder Tippen wird den Aggregatefunktionen die
Betriebsart Automatik vorgegeben. Die Betriebsart Hand wird direkt
weitergegeben. Liegt die Ablauffreigabe nicht vor, werden beide Betriebsarten
zurückgesetzt und damit der Prozeß angehalten. Die Funktionen der
Aggregategruppen werden in einem mit KOP/FUP oder AWL erzeugten FB
abgebildet.
14-6
Betriebsarten-
Wahlschalter
Betriebsarten-Erzeugung
AK_Auto
Autom.
&
AK_Tippen
Tippen &
&
AK_Hand
>1 _
Hand
&
Aggr_Hand
_
>1
Aggr_Auto
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
FB Ablaufkette n
SW_AUTO
SW_TAP
SW_MAN
FB Ablaufkette 1
SW_AUTO
SW_TAP
SW_MAN
FB Aggregategruppe n
Automatik
Hand
FB Aggregategruppe 1
Automatik
Hand
