Entwerfen einer Ablaufsteuerung am
Beispiel einer Bohrmaschine
Willkommen beim S7-GRAPH-Einsteigerbeispiel
Mit dem Einsteigerbeispiel können Sie in einer Stunde lernen, wie Sie mit S7-

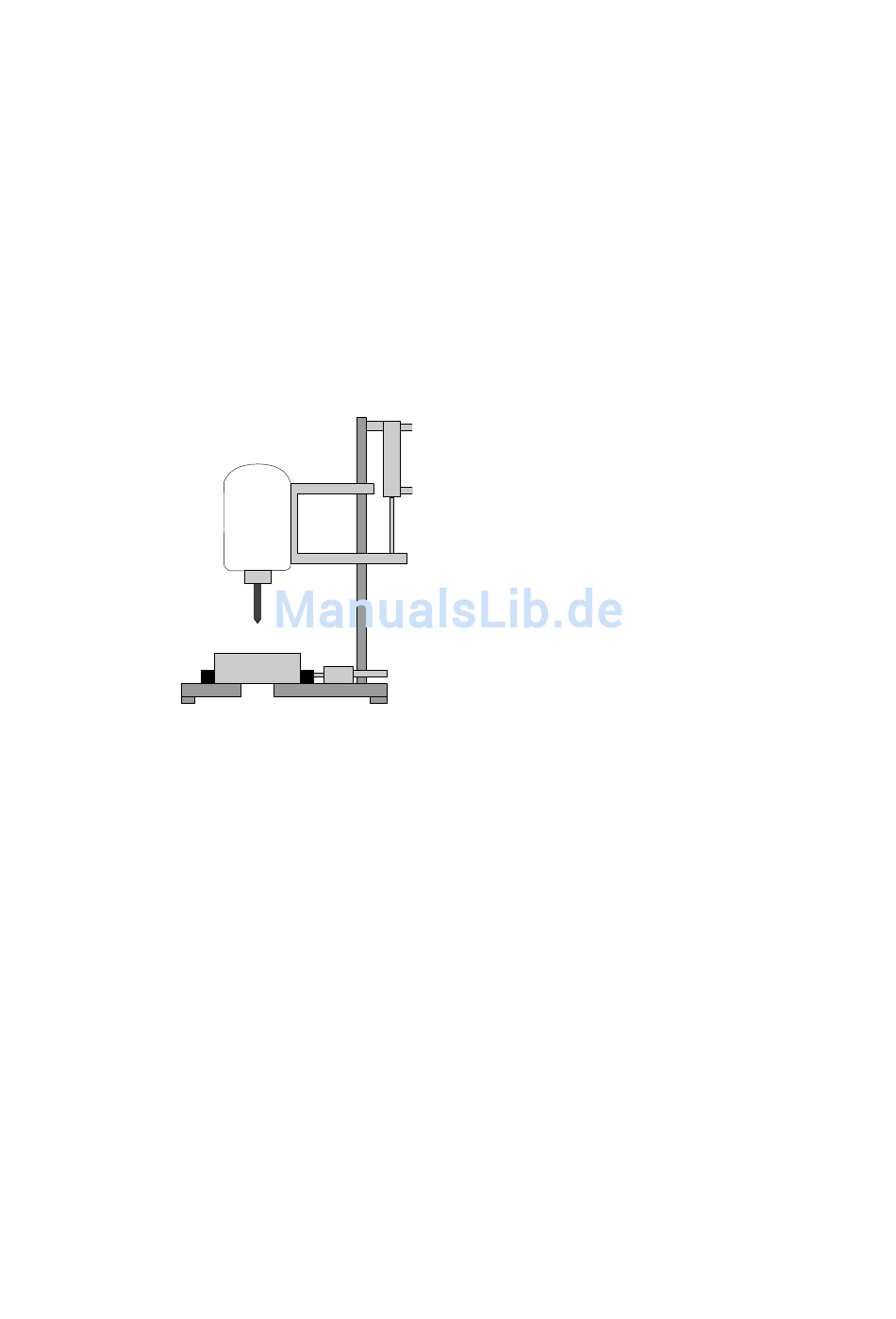

GRAPH eine Ablaufsteuerung zur Automatisierung folgender Bohrmaschine
erstellen.
Sie erfahren zunächst, wie Sie eine Ablaufsteuerung effektiv projektieren und
werden dann Schritt für Schritt durch alle Aufgaben geführt, die Sie im SIMATIC
Manager und in S7-GRAPH durchführen müssen, um die Ablaufsteuerung
• zu erstellen,
• in die CPU zu laden und
• zu testen.
Das korrekt programmierte Beispiel ist als Projekt mit dem Namen
"ZDt02_01_S7GRAPH_Bohren" im Lieferumfang enthalten.
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
A5E00290653-01
3-1
