Bedienen von S7-GRAPH
In diesem Register können Sie bestehende Parametersätze ändern,
Systemparameter lassen sich löschen, jedoch nicht bearbeiten. Außerdem haben
Sie die Möglichkeit, eigene Parameter zu ergänzen.
Wenn Sie einen Parameter oder eines der Programmelemente in der Ablaufkette
verwenden möchten, können Sie ihn mit der Maus per Drag & Drop aus dem
Variablendeklarationsfenster in die Ablaufkette ziehen und an der gewünschten
Stelle positionieren.

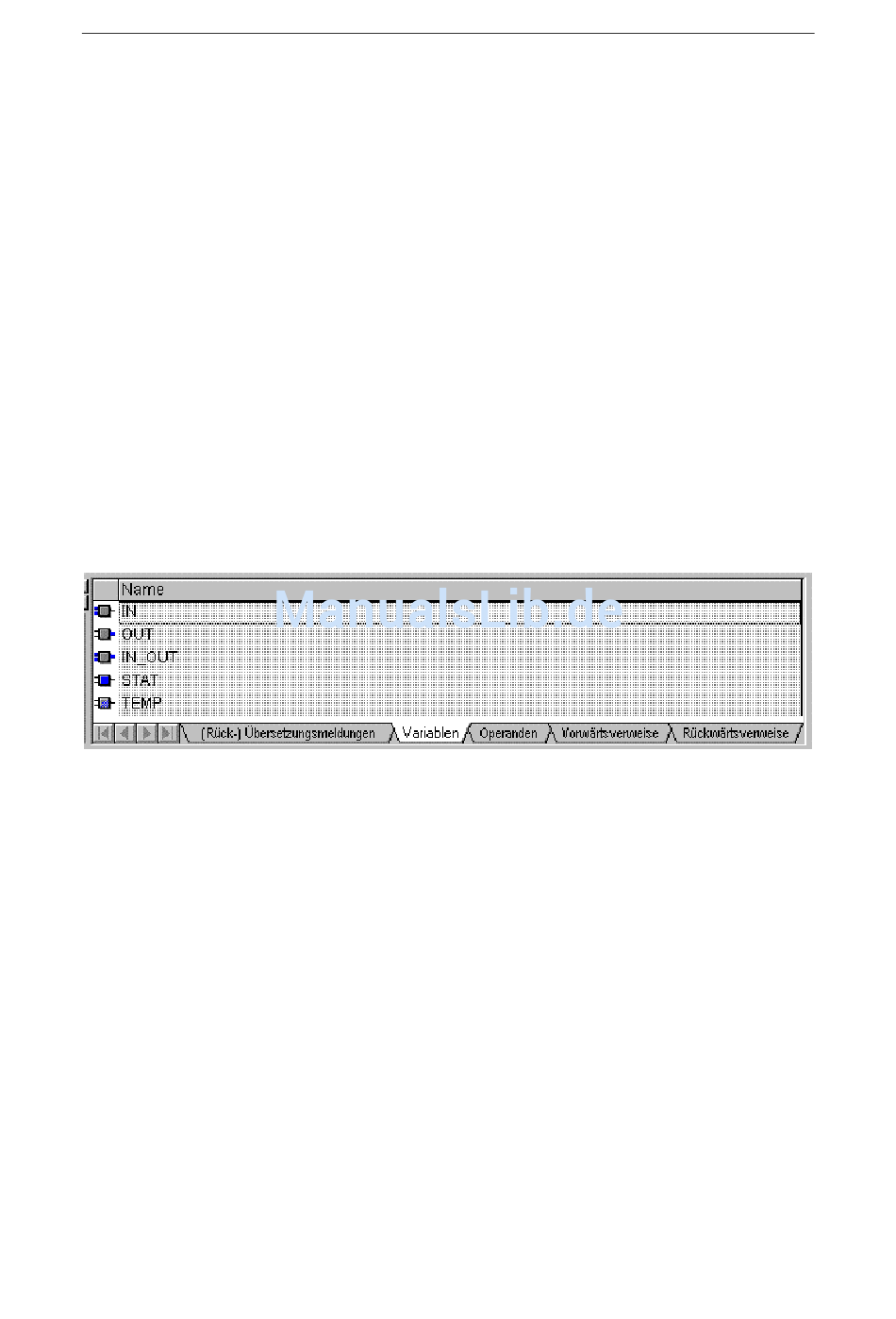

Änderungen, die Sie im Variablendeklarationsfenster an den Parametern
vornehmen, werden in der Ablaufkette automatisch nachgezogen, so dass keine
Inkonsistenzen entstehen können.
Zum Deklarieren von Variablen steht Ihnen im Variablendeklarationsfenster über
die Taste F1 ausführliche Hilfe zur Verfügung.
Detailinformationen zu den deklarierten Variablen und den Programmelementen
erhalten Sie im Fenster "Details" (Register Variablen). Dieses Fenster rufen Sie mit
dem Menübefehl Ansicht > Details auf.
Fenster "Details"
Das Fenster "Details" wird am unteren Bildschirmrand angezeigt und enthält
folgende Register:
(Rück-) Übersetzungsmeldungen
Das Register dient zum Anzeigen von Fehlern und Warnungen, die beispielsweise
nach dem Übersetzen der Ablaufkette aufgeblendet werden.
Variablen
Der Inhalt dieses Registers richtet sich nach der Auswahl, die Sie im Register
"Variablen" des Übersichtsfensters getroffen haben. Es können folgende
Detailinformationen dargestellt werden:
• zu Variablen
• zu Symbolen aus der Symboltabelle
• zu fertig programmierten Bausteinen aus dem Bausteinordner
• zu Bausteinen aus Bibliotheken
• zu Schritten und Transitionen des S7-GRAPH-FB
