Bausteine der Ablaufsteuerung
Eine Ablaufsteuerung steuert den Prozeß in einer vorgegebenen Reihenfolge und
in Abhängigkeit bestimmter Bedingungen.
Die Komplexität der Ablaufsteuerung wird von der Automatisierungsaufgabe
festgelegt. Es gehören jedoch immer mindestens die 3 folgenden Bausteine zu
einer Ablaufsteuerung:

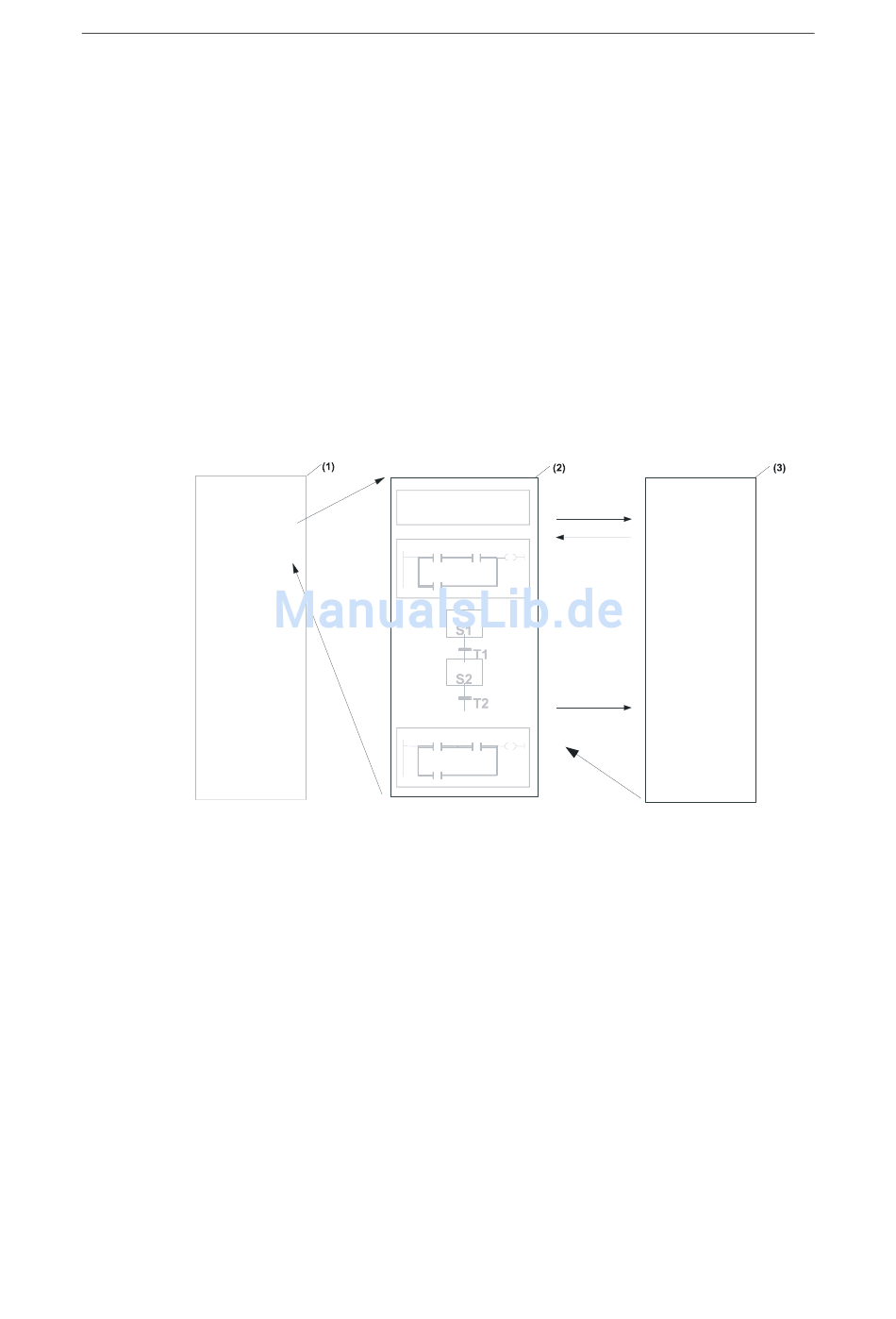

• Ein STEP 7-Baustein (1), in dem der S7-GRAPH-FB aufgerufen wird. Dieser
Baustein kann ein OB, eine FC oder ein anderer FB sein.
• Ein S7-GRAPH-FB (2), der die einzelnen Teilaufgaben und Abhängigkeiten der
Ablaufsteuerung beschreibt. Diese Teilaufgaben (Schritte) und Abhängigkeiten
(Transitionen) können in einer oder mehreren Ablaufketten organisiert werden.
• Ein Instanz-DB (3), der die Daten und Parameter der Ablaufsteuerung enthält.
Der Instanz-DB ist dem S7-GRAPH-FB zugeordnet und kann vom System
automatisch generiert werden.
OB/FB/FC
CALL FBi,DBi
INIT_SQ:=
1-2
FB i
Kommentar zur ...
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
FB70/71/72/73
DB i
A5E00290653-01
