Alternativverzweigung

Eine Alternativverzweigung besteht aus mehreren parallelen Zweigen (max. 125).
Die Alternativzweige beginnen jeweils mit einer Transition. Es wird nur der Zweig
durchlaufen, dessen Transition zuerst schaltet. Die Alternativverzweigung
entspricht damit einer ODER-Kette, in der jeweils nur ein Zweig aktiv sein kann.
Jeder Alternativzweig endet mit einer Transition und kann mit einem
Nachfolgeschritt, einem Kettenende oder einem Sprung geschlossen werden.
T5
Tz
S1
T1
S2
T2
S3
T3
S4
T4
S5
T5
Sprung
Prioritäten in Alternativverzweigungen
Sind mehrere Transitionen am Beginn verschiedener Zweige gleichzeitig erfüllt, hat
jeweils die am weitesten links stehende Transition die höchste Priorität.
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
A5E00290653-01
1 2 3
T6 T7
Sm
Sx
Tm
Tx
Sn
Sy
Tn
Sz
Ty
Sprung
Programmieren der Struktur einer Ablaufkette
Tx+1
Tz

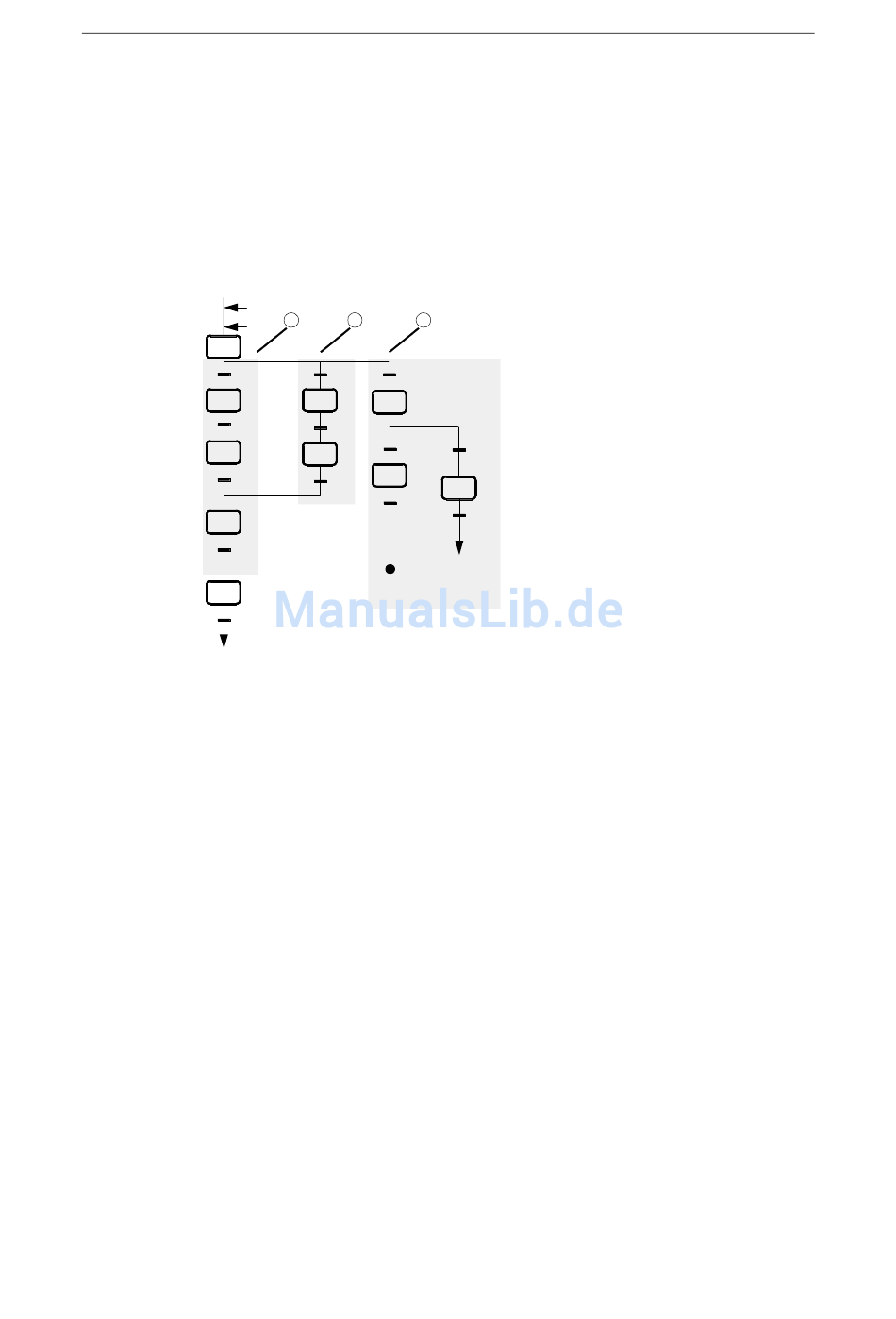

➀ : Alternativzweig 1
➁ : Alternativzweig 2
➂ : Alternativzweig 3 mit einer
weiteren Alternativverzweigung
6-7
