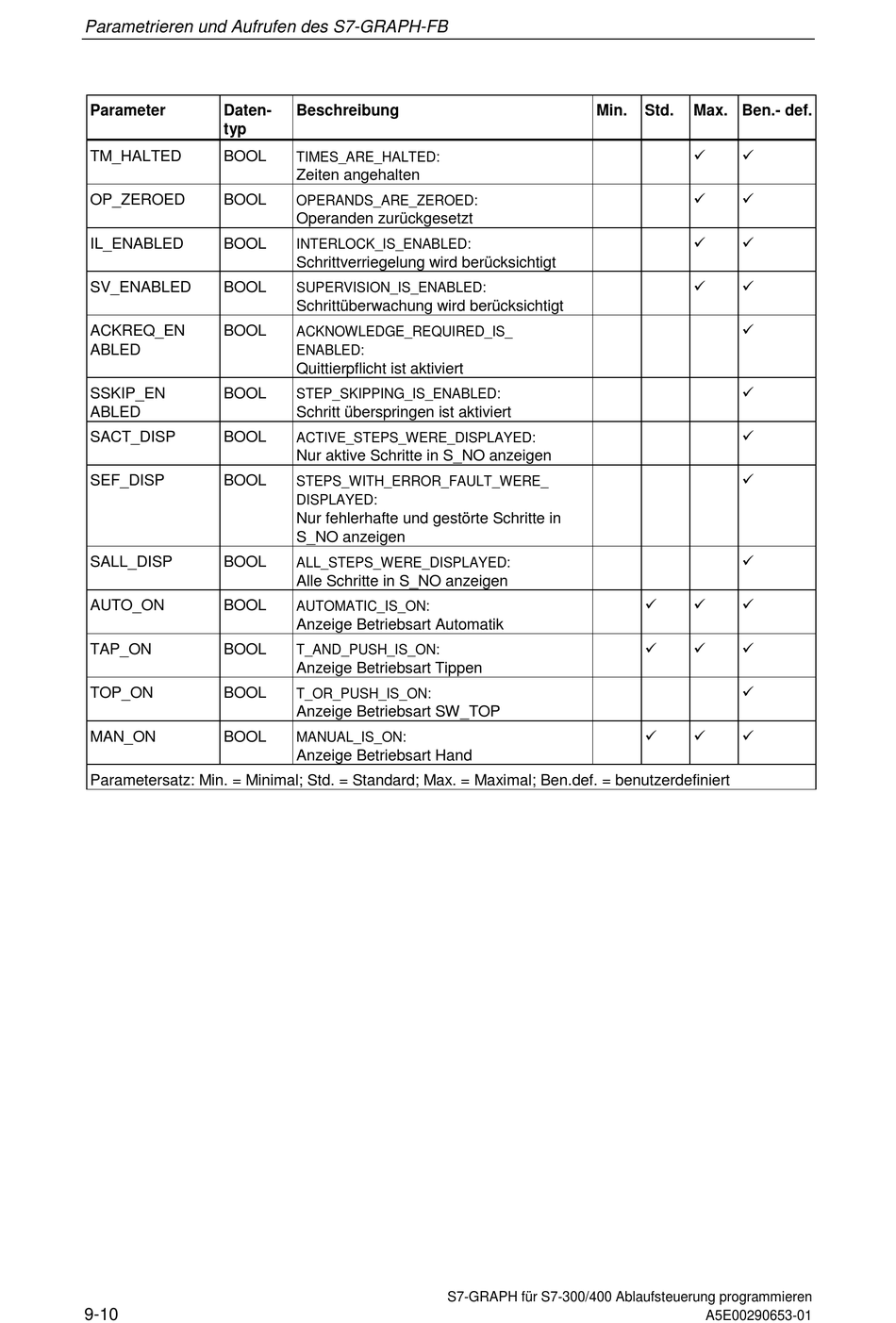

Parametrieren und Aufrufen des S7-GRAPH-FB
Parameter Daten-
typ
TM_HALTED BOOL
OP_ZEROED BOOL
IL_ENABLED BOOL
SV_ENABLED BOOL
ACKREQ_EN BOOL
ABLED
SSKIP_EN BOOL
ABLED
SACT_DISP BOOL
SEF_DISP BOOL
SALL_DISP BOOL
AUTO_ON BOOL
TAP_ON BOOL
TOP_ON BOOL
MAN_ON BOOL
Parametersatz: Min. = Minimal; Std. = Standard; Max. = Maximal; Ben.def. = benutzerdefiniert
9-10
Beschreibung
TIMES_ARE_HALTED:
Zeiten angehalten
OPERANDS_ARE_ZEROED:
Operanden zurückgesetzt
INTERLOCK_IS_ENABLED:
Schrittverriegelung wird berücksichtigt
SUPERVISION_IS_ENABLED:
Schrittüberwachung wird berücksichtigt
ACKNOWLEDGE_REQUIRED_IS_
ENABLED:
Quittierpflicht ist aktiviert
STEP_SKIPPING_IS_ENABLED:
Schritt überspringen ist aktiviert
ACTIVE_STEPS_WERE_DISPLAYED:
Nur aktive Schritte in S_NO anzeigen
STEPS_WITH_ERROR_FAULT_WERE_
DISPLAYED:
Nur fehlerhafte und gestörte Schritte in
S_NO anzeigen
ALL_STEPS_WERE_DISPLAYED:
Alle Schritte in S_NO anzeigen
AUTOMATIC_IS_ON:
Anzeige Betriebsart Automatik
T_AND_PUSH_IS_ON:
Anzeige Betriebsart Tippen
T_OR_PUSH_IS_ON:
Anzeige Betriebsart SW_TOP
MANUAL_IS_ON:
Anzeige Betriebsart Hand
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
Min. Std. Max. Ben.- def.
! !
! !
! !
! !
!
!
!
!
!
! ! !
! ! !
!
! ! !
A5E00290653-01
