8 Speichern und Übersetzen
Prinzip: Speichern und Übersetzen
Nachdem Sie eine Ablaufkette programmiert haben, müssen Sie das Programm
speichern. S7-GRAPH unterscheidet bei den Funktionen Speichern und
Übersetzen zwischen einem S7-GRAPH-FB und einer S7-GRAPH Quelle.
Fehlerkorrektur
Fehlermeldungen
8.1 Speichern und Übersetzen
Beachten Sie folgende Regeln:
• Die Größe für einen S7-GRAPH-FB mit Ablaufketten ist für alle
CPU 3xx begrenzt auf maximal 8 kB bzw. 16 kB.
CPU 4xx begrenzt auf 64 kB.
• Zum FB gehört ein Instanz-DB, der gewissermaßen das Gedächtnis des FB
darstellt. In ihm sind alle Daten und Parameter gespeichert, die der FB zum
Ablauf benötigt. Der Instanz-DB kann entweder automatisch beim Übersetzen
oder nachträglich per Menübefehl erzeugt werden.
• Die Größe des Instanz-DB richtet sich nach der Anzahl der programmierten
Schritte und Transitionen und beträgt mindestens 300 Byte.
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
A5E00290653-01

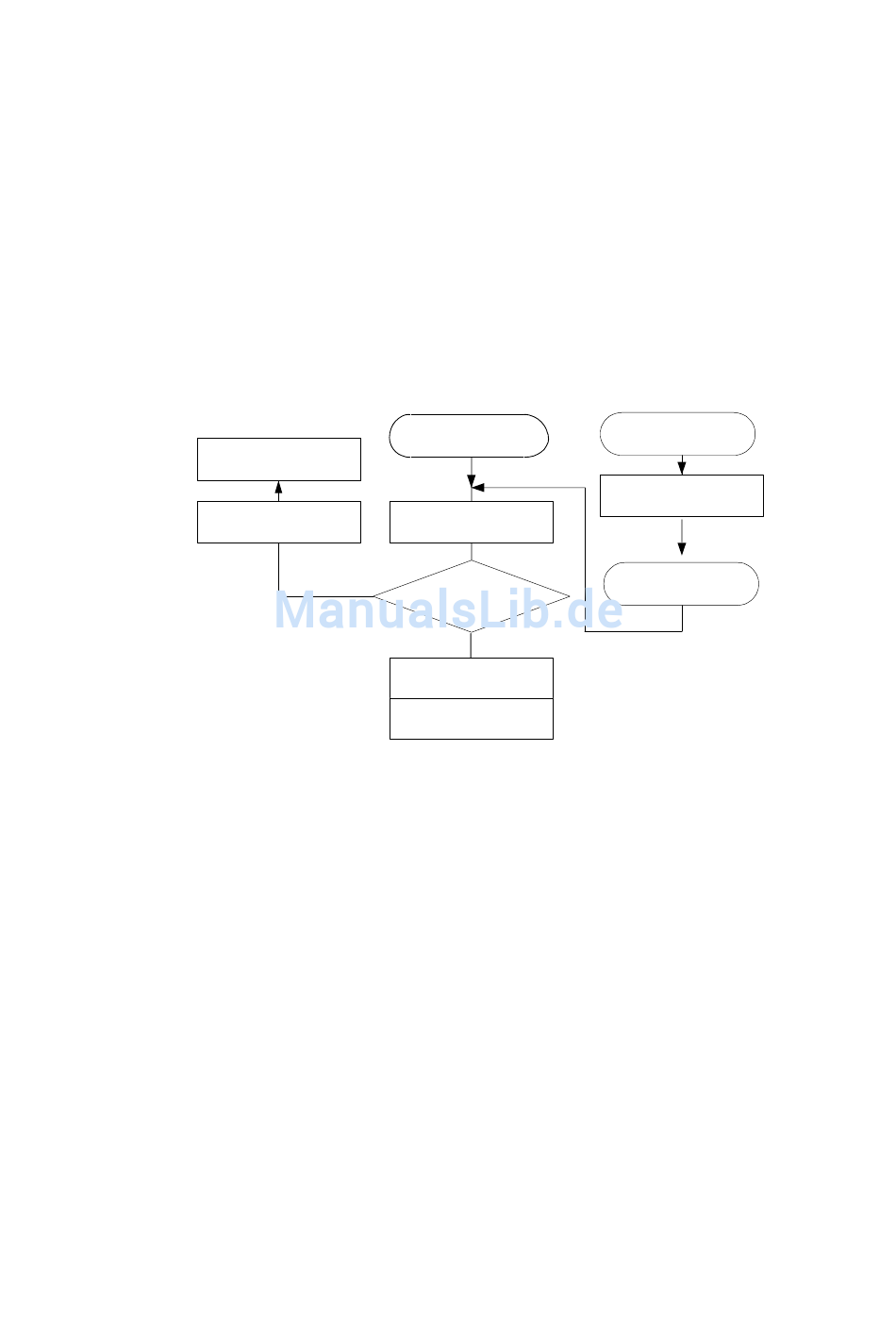

Anstoß: Speichern
eines FBs
Syntax wird geprüft
Ja
Fehler?
Nein
FB wird erzeugt
Instanz-DB wird erzeugt
Anstoß: Speichern
einer Quelle
Quelle wird gespeichert
Anstoß: Über-
setzen einer Quelle
8-1
