Programmieren der Struktur einer Ablaufkette
6.8

Simultanverzweigung

Eine Simultanverzweigung besteht aus mehreren parallelen Zweigen (max. 249),
die jeweils mit einem Schritt beginnen. Die Zweige werden dann gleichzeitig
durchlaufen. Die Simultanverzweigung entspricht damit einer UND-Verzweigung.

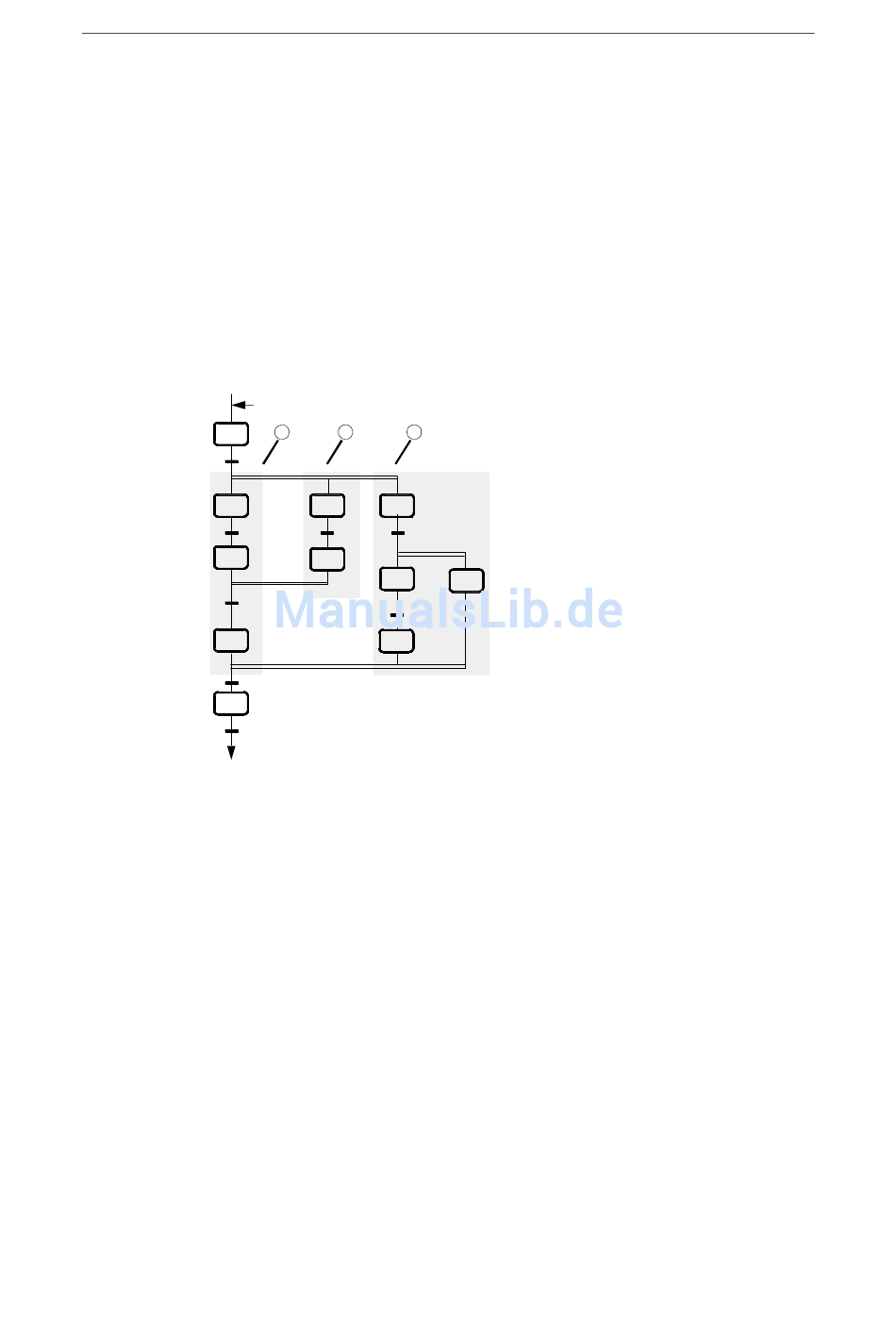

Die Transition vor der Simultanverzweigung (im Bild T1 und T7) aktiviert die ersten
Schritte der einzelnen Simultanzweige.
Jeder Simultanzweig endet mit einem Schritt und wird mit einer Nachfolgetransition
geschlossen.
Werden mehrere Simultanzweige zu einer Transition zusammengeführt, schaltet
diese Transition erst in den nächsten Schritt, wenn alle aktiven Simultanzweige
komplett abgearbeitet sind.
S1
T1
S2
T2
S3
T3
S4
T4
S5
T5
6-8
T5
1 2 3
S6 S7
Tm T7
Sm
Sx
Tx
Sy
Sz
➀: Simultanzweig 1
➁: Simultanzweig 2
➂: Simultanzweig 3 mit einer weiteren
Simultanverzweigung
