Handhabung der Verriegelungs- und Handsteuerung im Handbetrieb

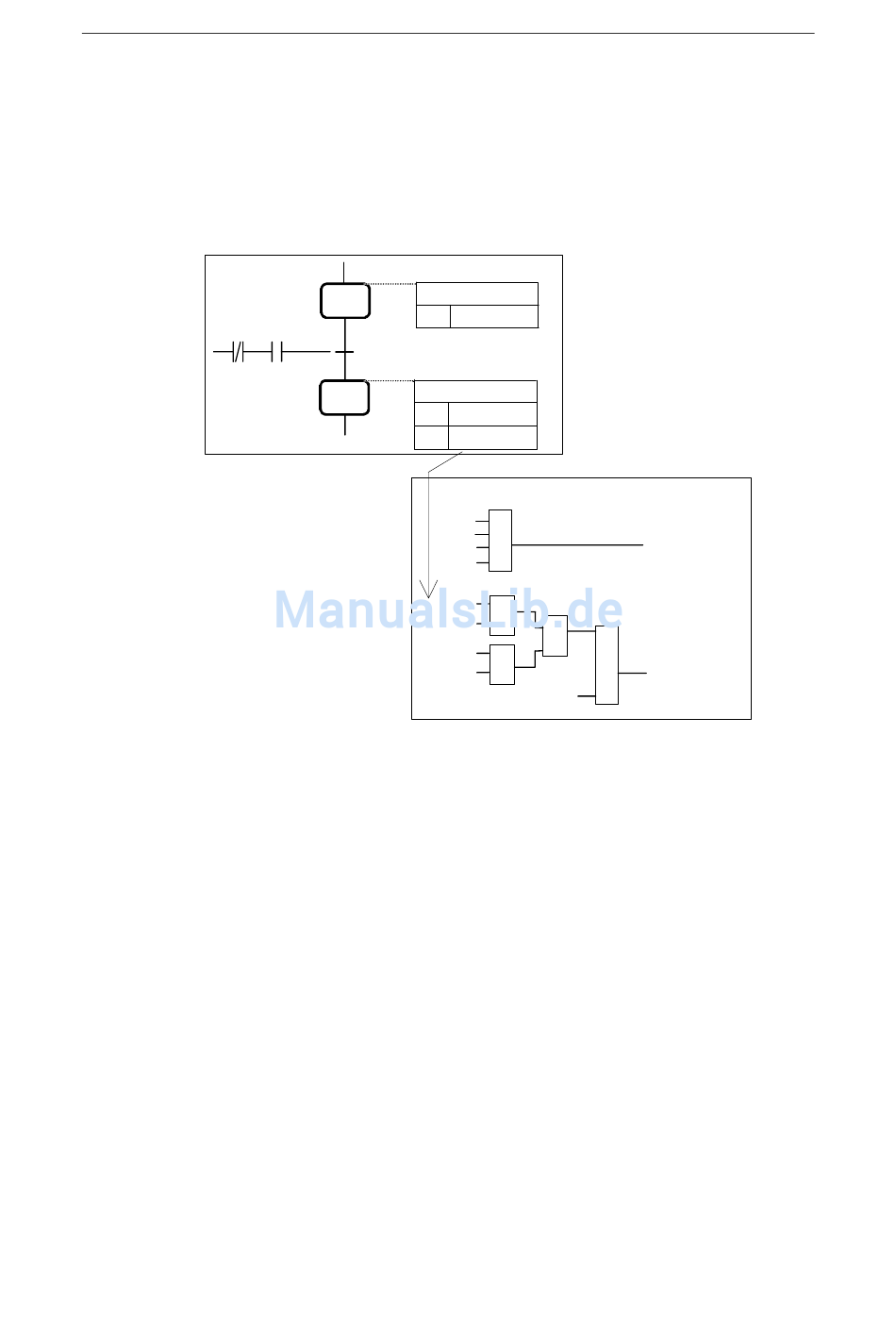

Bei S7-GRAPH werden über die Ablaufkette die Funktionen für den Automatik-
Betrieb gesteuert. Die neben den Automatik-Funktionen benötigten Funktionen für
den Handbetrieb werden in einem getrennten FB zusammengefasst. Über
sogenannte Aktionsmerker (z. B. Schl_vor) wird die Ablaufkette mit der
Verriegelungs- und Handsteuerung gekoppelt.
FB Ablaufkette
Die für die Aggregate benötigten permanenten Überwachungen können mit S7-
PDIAG programmiert werden. Je nach Bedarf können die Überwachungen so
formuliert werden, dass sie sowohl im Automatik- als auch im Handbetrieb wirken
oder es werden für den Automatik- und Handbetrieb spezifische Überwachungen
vorgesehen.
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
A5E00290653-01
_
Spind Ein
S 4
_
Mot Ein
S
Bearbeiten
S 5
S KM_Ein
N Schl_vor
FB Verriegelung/Handsteuerung
Bed.1
Bed.2
&
Bed.3
Bed.4
Schl_vor
&
Autom.
Hand
&
Tast_Vor
Freigabe_Vor
Projektierungshinweise
Freigabe_Vor
( )
_
>1
Ventil1_Vor
&
( )
14-7
