6.9
Kettenende

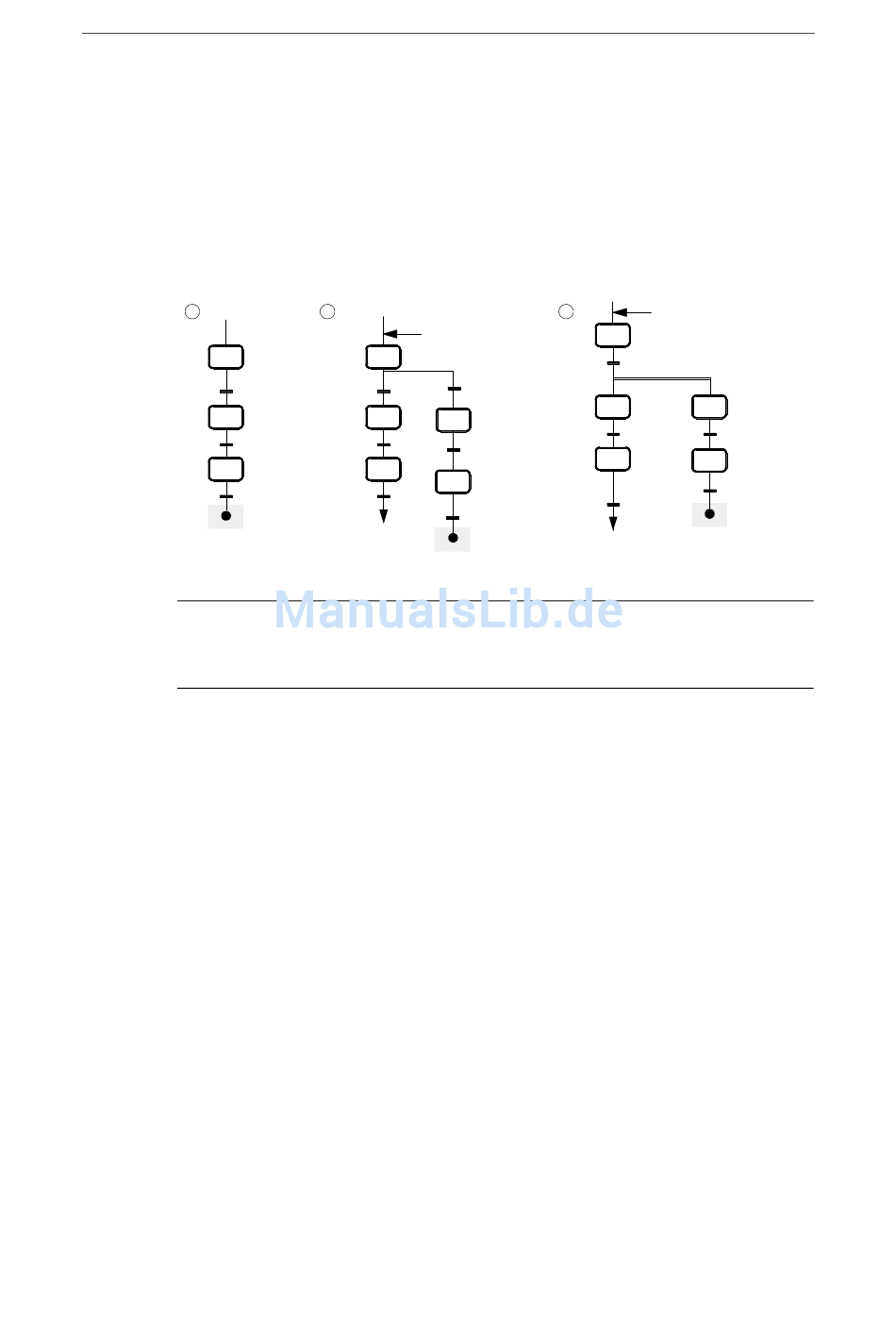

Ein Kettenende am Ende einer linearen Ablaufkette (1) oder am Ende eines
Zweigs einer Alternativverzweigung (2) beendet die Ablaufkette. Eine zyklische
Bearbeitung der Ablaufkette findet nicht statt.
Ein Kettenende am Ende eines Zweigs einer Simultanverzweigung (3) beendet nur
diesen Zweig. Die Bearbeitung in den anderen Simultanzweigen wird fortgesetzt.
Ein Kettenende steht immer hinter einer Transition.
1
S1
T1
S2
T2
S3
T3
Achtung
Werden alle Zweige einer Ablaufkette mit einem Kettenende abgeschlossen, kann
die Ablaufkette nur durch den Parameter INIT_SQ neu gestartet werden.
6.10
Neue Kette
Ein S7-GRAPH-FB kann aus mehreren Ablaufketten bestehen.
Jede Ablaufkette kann
1. unabhängig von anderen Ablaufketten und damit parallel zu diesen bearbeitet
werden.
2. mit einem Sprung als Fortsetzung bzw. Verzweigung einer Ablaufkette
verwendet werden. Dies ermöglicht Ihnen, technisch verbundene Funktionen in
einem Block darzustellen, um so einen besseren Überblick über das
Programm zu erhalten.
In jeder Ablaufkette kann ein Initialschritt den ersten aktiven Schritt kennzeichnen.
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
A5E00290653-01
Programmieren der Struktur einer Ablaufkette
2
T3
S1
T4
T1
S2
S4
T2
T5
S3
S5
T3
T6
S1
3
T3
S1
T1
S2
S4
T2
T4
S3
S5
T5
T3
S1
6-9
