7 Programmieren von Aktionen und
Bedingungen
Im Folgenden beschreiben wir, wie Sie die Struktur der Ablaufketten mit Inhalt
füllen. Im Einzelnen erfahren Sie alles
• über Aktionen, deren Einteilung und Bestandteile und die Möglichkeit, sie von
Ereignissen abhängig zu machen
• über Bedingungen, wo sie auftreten und wie man sie verknüpft.
• über die Möglichkeiten, wie ein Schritt bei einem anstehenden
Überwachungsfehler verlassen werden kann.
• über die Möglichkeiten der symbolischen Programmierung in S7-GRAPH.
Öffnen von Bausteinen mit zugehörigem Editor:
Der in der Aktionstabelle eines Schrittes verwendete Baustein kann durch Anwahl
und Doppelklick mit dem zugehörigen Editor geöffnet werden. Ein Öffnen des
Bausteins mit dem zugehörigen Editor ist ebenfalls möglich, wenn Sie in der
Aktionstabelle den verwendeten Baustein anwählen und ihn mit dem Menübefehl
Bearbeiten > Baustein öffnen mit dem zugehörigen Editor öffnen.
Bereiche für Aktionen und Bedingungen

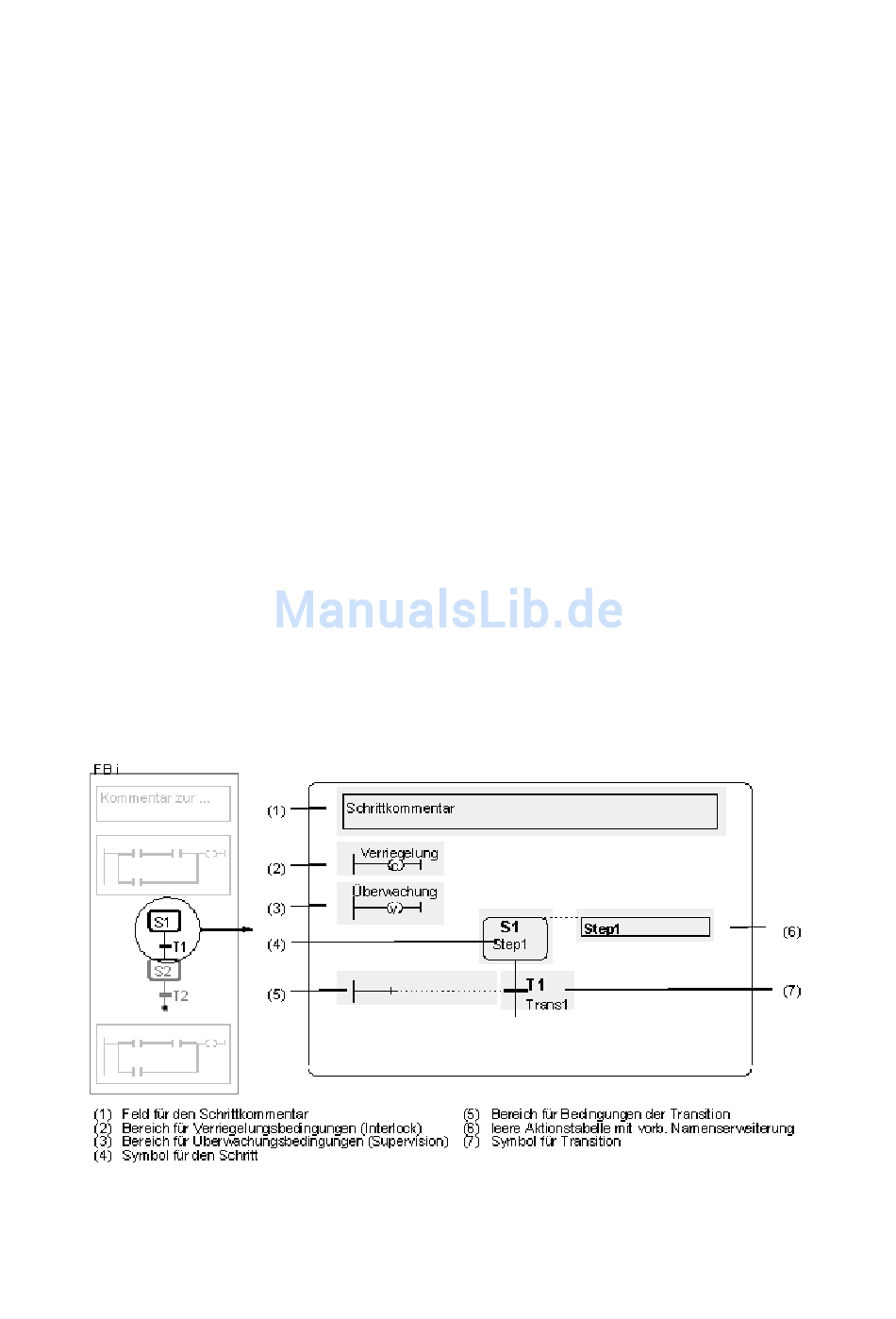

In der Darstellungsart Einzelschritt werden fast alle Bereiche gezeigt, in denen
Aktionen und Bedingungen programmiert werden können.
