6
Programmieren der Struktur einer
Ablaufkette
Im Folgenden stellen wir Ihnen die Regeln und Elemente zum Erstellen einer
Ablaufkette vor.
OB/FB/FC
CALL FBi,Dbi
SQ_INIT:=

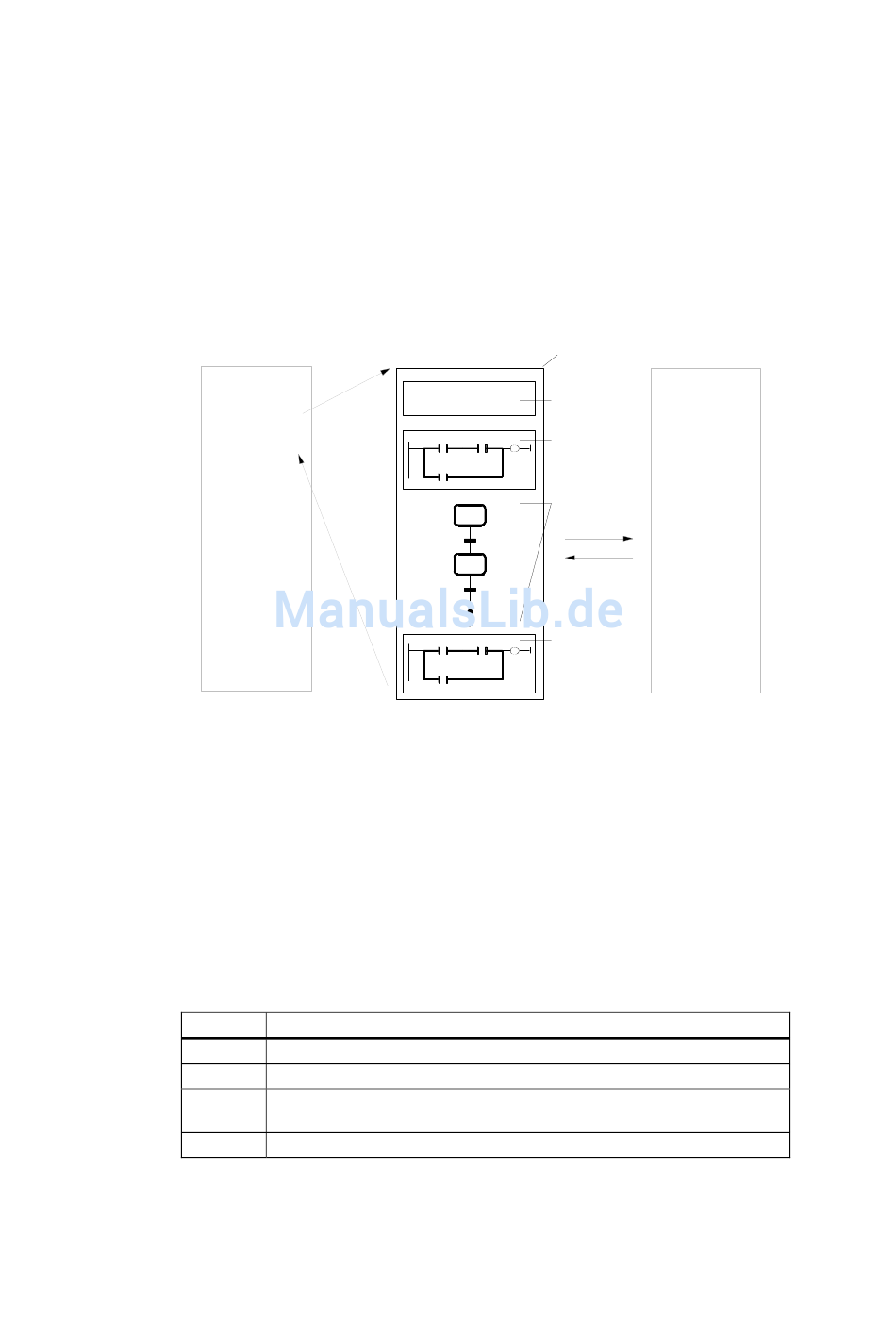

Das Kernstück einer Ablaufsteuerung sind die S7-GRAPH-FBs (1). Sie enthalten
• das Programm für den schrittweisen Ablauf der Steuerung in Ablaufketten (4),
• permanente Operationen (3)(5), die ständig für alle Ablaufketten des FB gültig
sind (und in einem separaten Fenster angezeigt werden können) und
• einen Bausteinkommentar (2), mit dem der gesamte Baustein beschrieben
werden kann.
Schritte zum Bearbeiten des S7-GRAPH-FB
Grundsätzlich ist die Reihenfolge optional. Betrachten Sie deshalb die folgende
Vorgehensweise als Vorschlag:
Schritt
1
2
3
4
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
A5E00290653-01
FB i
Kommentar zur ...
Aufgabe
Festlegen der Struktur der Ablaufkette mit den S7-GRAPH-Elementen
Programmieren der permanenten Operationen (optional)
Kommentieren des S7-GRAPH-FB im Feld für den Bausteinkommentar
(optional)
Bearbeiten der einzelnen unter 1 angelegten Schritte und Transitionen
(1)
(2)
(3)
(4)
S1
T1
S2
T2
(5)
DB i
6-1
