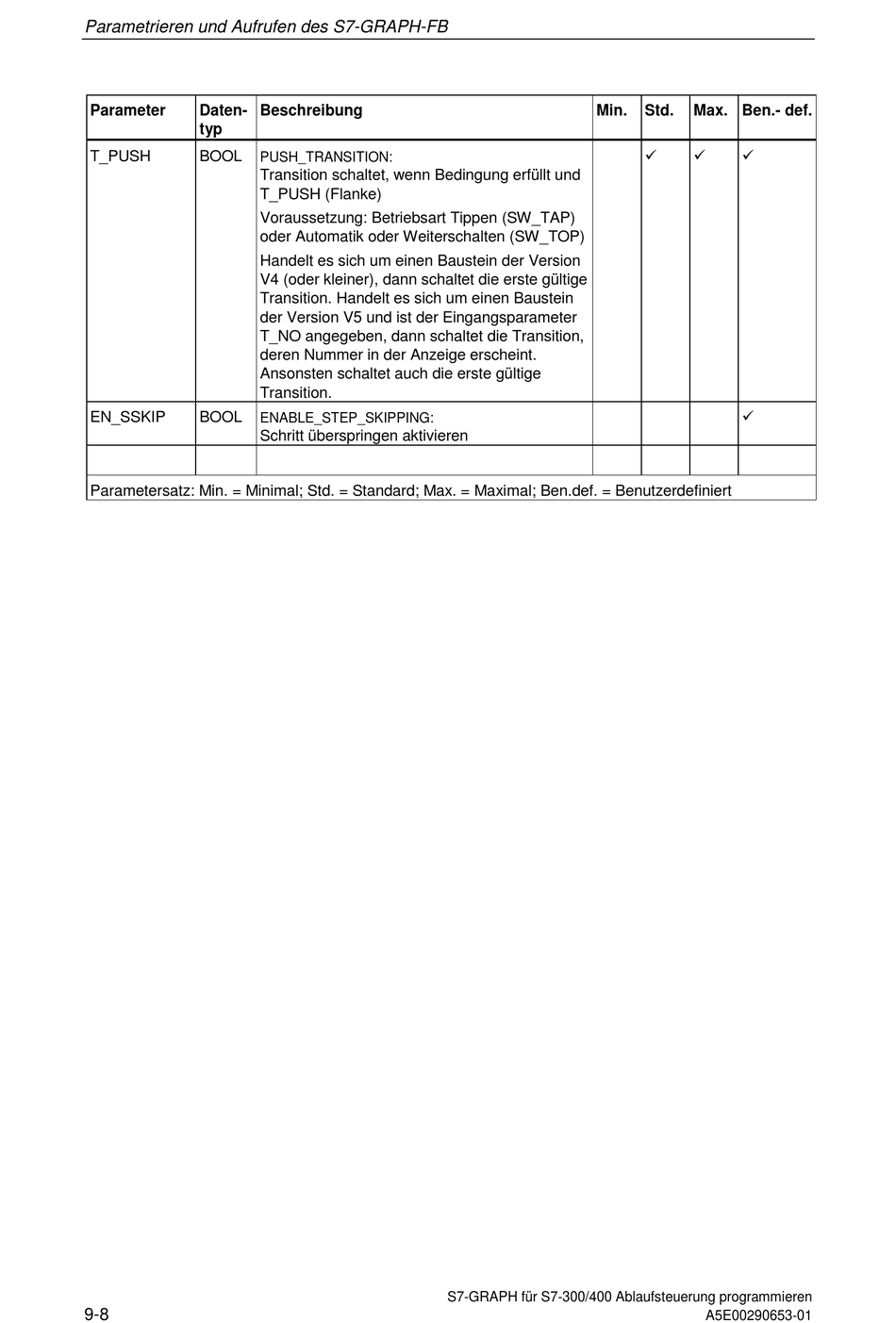

Parametrieren und Aufrufen des S7-GRAPH-FB
Parameter
Daten-
typ
T_PUSH
BOOL
EN_SSKIP
BOOL
Parametersatz: Min. = Minimal; Std. = Standard; Max. = Maximal; Ben.def. = Benutzerdefiniert
9-8
Beschreibung
PUSH_TRANSITION:
Transition schaltet, wenn Bedingung erfüllt und
T_PUSH (Flanke)
Voraussetzung: Betriebsart Tippen (SW_TAP)
oder Automatik oder Weiterschalten (SW_TOP)
Handelt es sich um einen Baustein der Version
V4 (oder kleiner), dann schaltet die erste gültige
Transition. Handelt es sich um einen Baustein
der Version V5 und ist der Eingangsparameter
T_NO angegeben, dann schaltet die Transition,
deren Nummer in der Anzeige erscheint.
Ansonsten schaltet auch die erste gültige
Transition.
ENABLE_STEP_SKIPPING:
Schritt überspringen aktivieren
Min.
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
Std.
Max. Ben.- def.
!
!
!
!
A5E00290653-01
