Elektrische Installation

4 Elektrische Installation
4.1 Elektrische Installation
4.1.1 Stromanschlüsse
Verkabelung und Sicherungen
4 4
HINWEIS
Allgemeine Hinweise zu Kabeln
Befolgen Sie stets die nationalen und lokalen
Vorschriften zum Kabelquerschnitt und zur Umgebungs-
temperatur. Für UL-Anwendungen sind Kupferleiter mit
Nenntemperatur von 75 °C zu verwenden. Kupferleiter
mit Nenntemperaturen von 75 °C und 90 °C sind für den
Einsatz des Frequenzumrichters in Anwendungen ohne
UL-Zertifizierung zulässig.
Die Anordnung der Leistungskabelanschlüsse ist in
Abbildung 4.1 dargestellt. Die Dimensionierung der
Kabelquerschnitte muss gemäß den Nennstromwerten und
den lokalen Vorschriften erfolgen. Nähere Angaben finden
Sie in Kapitel 7 Allgemeine technische Daten.
Zum Schutz des Frequenzumrichters müssen Sie die
empfohlenen Sicherungen verwenden, wenn das Gerät
nicht über eingebaute Sicherungen verfügt. Informationen
zu den empfohlenen Sicherungen finden Sie in
Kapitel 4.1.15 Sicherungsangaben. Achten Sie stets auf eine
den lokalen Vorschriften entsprechende Sicherung.
Bei Varianten mit Netzschalter ist dieser auf der Netzseite
vorverdrahtet.

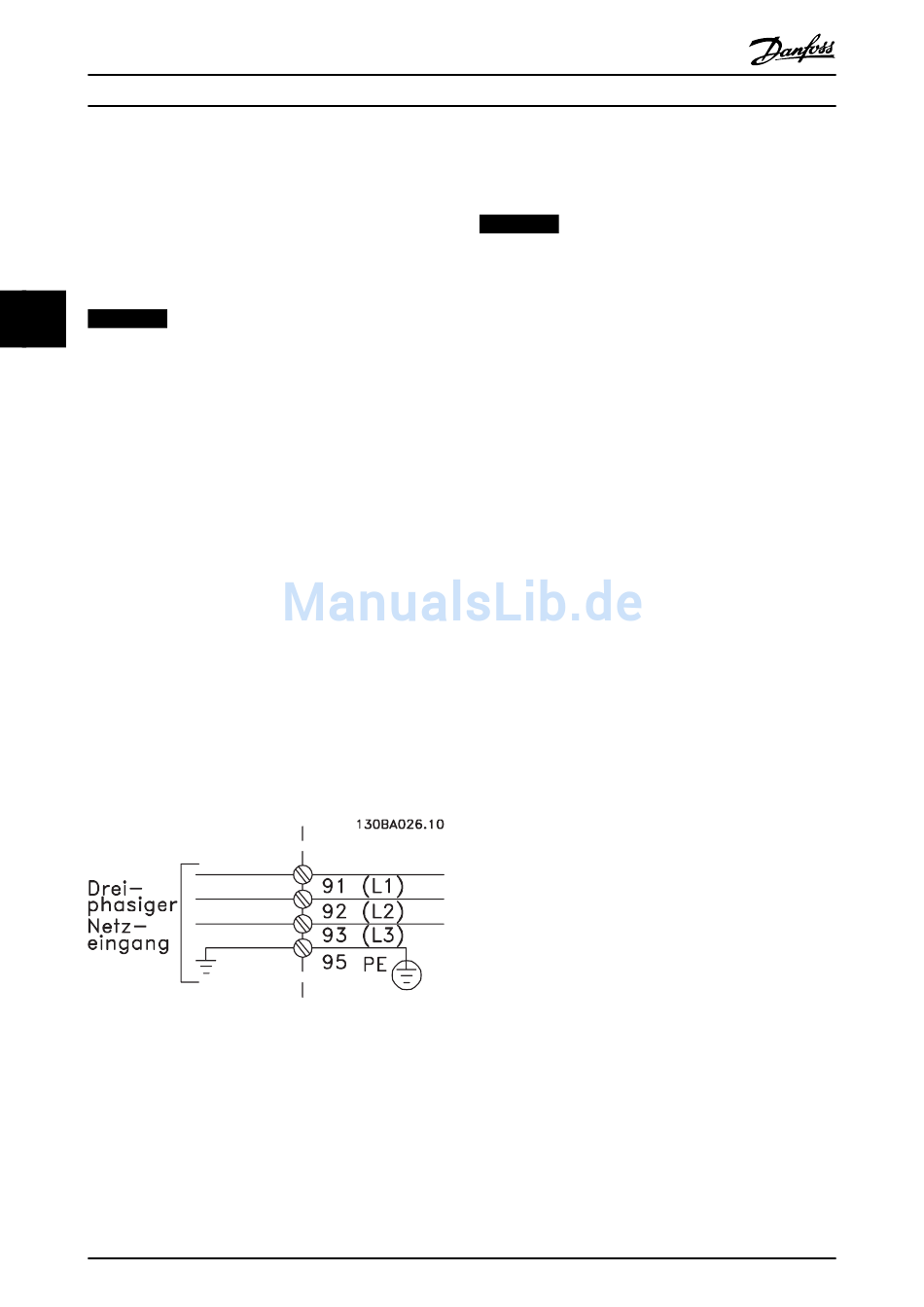

Abbildung 4.1 Leistungskabelanschlüsse
36
®
VLT HVAC Drive FC 102
HINWEIS
Die Motorleitung muss abgeschirmt sein. Bei
Verwendung von ungeschirmten Motorleitungen werden
bestimmte EMV-Anforderungen nicht eingehalten.
Verwenden Sie ein abgeschirmtes Motorkabel, um die
Anforderungen der EMV-Richtlinie einzuhalten. Nähere
Informationen finden Sie im Kapitel EMV-Spezifikationen
des Projektierungshandbuchs.
Zur korrekten Dimensionierung von Motorkabelquerschnitt
und -länge siehe Kapitel 7 Allgemeine technische Daten.
Abschirmung von Kabeln
Vermeiden Sie verdrillte Schirmenden (Pigtails), die
hochfrequent nicht ausreichend wirksam sind. Wenn der
Kabelschirm unterbrochen werden muss (z. B. um ein
Motorschütz oder einen Reparaturschalter zu installieren),
müssen Sie die Abschirmung hinter der Unterbrechung mit
der geringstmöglichen HF-Impedanz fortführen.
Schließen Sie den Motorkabelschirm am Abschirmblech
des Frequenzumrichters und am Metallgehäuse des Motors
an.
Stellen Sie die Schirmverbindungen mit einer möglichst
großen Kontaktfläche (Kabelschellen) her. Verwenden Sie
zur Herstellung dieser Verbindungen das mitgelieferte
Installationszubehör im Frequenzumrichter.
Kabellänge und -querschnitt
Die EMV-Prüfung des Frequenzumrichters wurde mit einer
bestimmten Kabellänge durchgeführt. Das Motorkabel
muss möglichst kurz sein, um das Geräuschniveau und
Ableitströme auf ein Minimum zu beschränken.
Taktfrequenz
Wenn der Frequenzumrichter zusammen mit einem
Sinusfilter verwendet wird, um die Störgeräusche des
Motors zu reduzieren, müssen Sie die Taktfrequenz
entsprechend den Anweisungen zu dem verwendeten
Sinusfilter unter 14-01 Taktfrequenz einstellen.
