Warnung: Überspannungen, wie sie bei Gewitter auftreten, können
zu einem lebensgefährlichen elektrischen Schlag führen oder die TK-
Anlage beschädigen oder zerstören.
• Lassen Sie von einer Elektrofachkraft alle Kabel innerhalb des

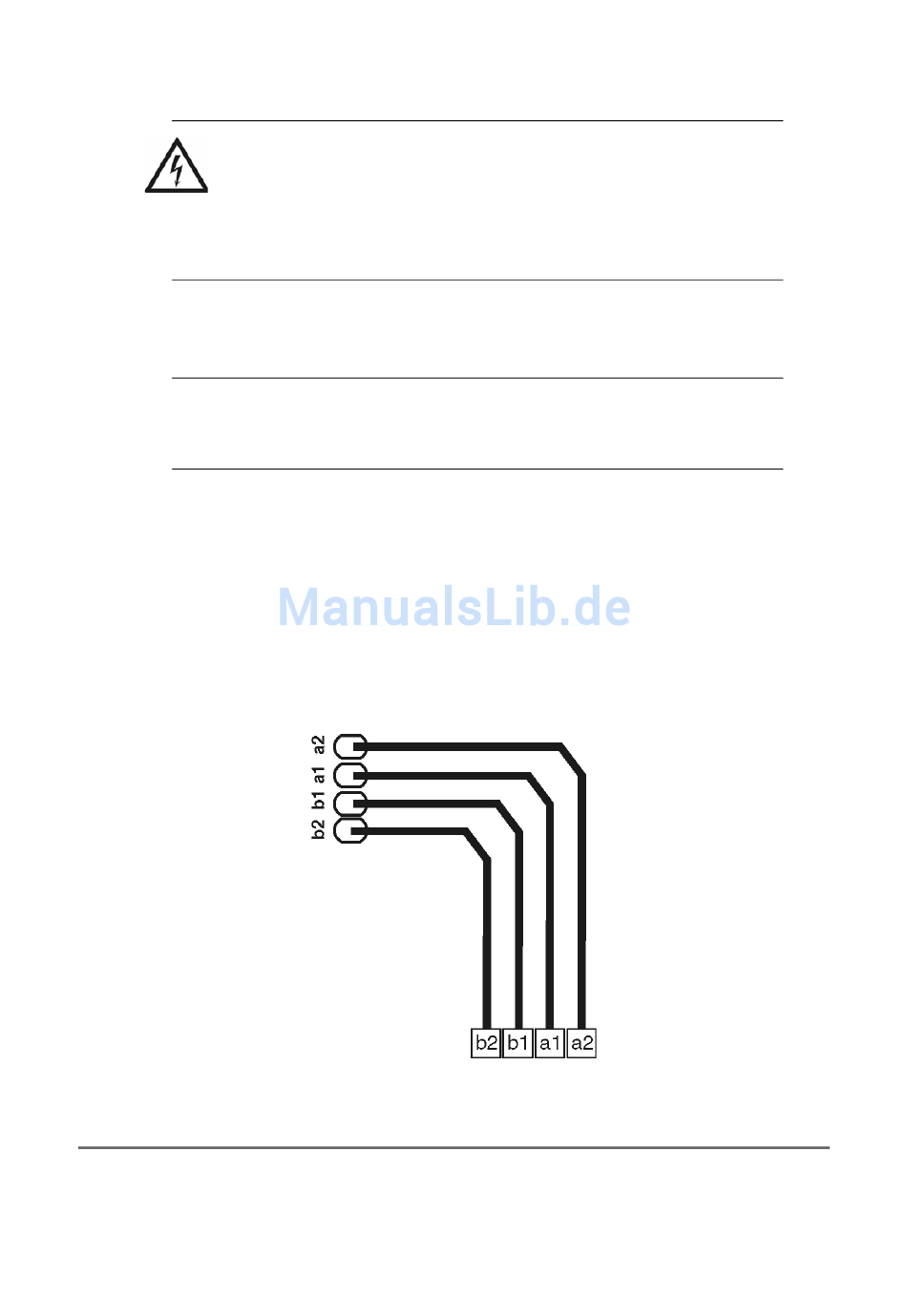

1. Legen Sie die Adern an den vier Klemmen des NTBAs auf.
Hinweis: Orientieren Sie sich bei der Belegung der einzelnen Adern an den
anschließend aufgeführten Kennzeichnungen. Bei abweichenden
Kennzeichnungen siehe VDE 0815.
Stamm/Paar 1
Stamm/Paar 2
2. Verbinden Sie den NTBA mit den vier Klemmen des externen S0-Ports.

Ethernet-Port mit dem Internet/LAN verbinden

Voraussetzungen:
COMpact 5000/R - Firmware V6.4E - Installation, Bedienung und Konfiguration V04 10/2015
Gebäudes verlegen.
Kabel mit zwei
Doppeladern
a1 rot
b1 schwarz
a2 weiß
b2 gelb
Installation und Inbetriebnahme
Ethernet-Port mit dem Internet/LAN verbinden
Kabel mit Sternvierer
ohne Ring
Einfachringe, 17 mm Abstand
Doppelringe, 34 mm Abstand
Doppelringe, 17 mm Abstand
