Übersicht COMpact 2BRI-Modul
Übersicht COMpact 2BRI-Modul

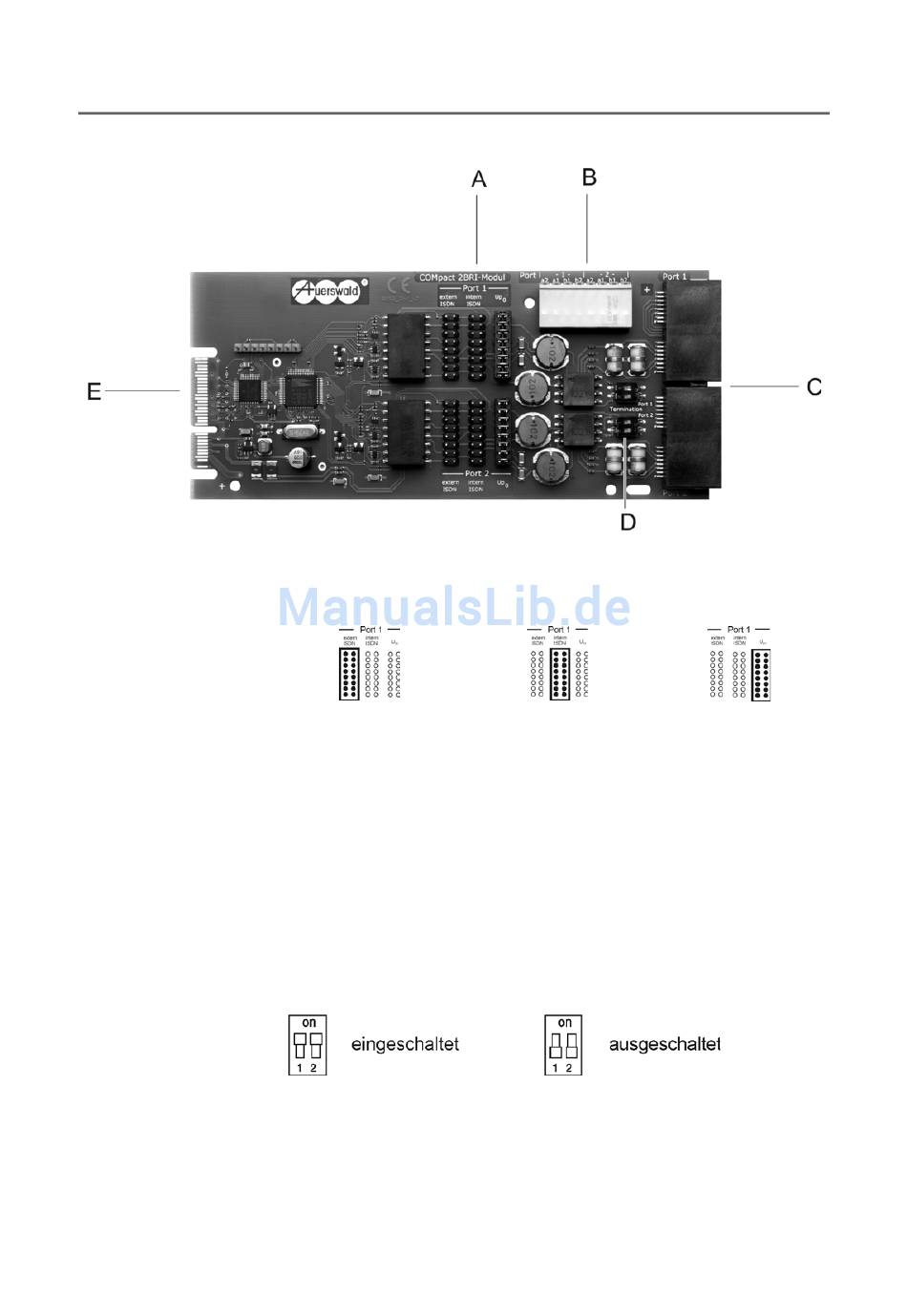

A Steckbrücken zum Umschalten der Betriebsart getrennt für jeden Port
B Zwei mal vier Klemmen zum Anschluss von ISDN-Endgeräten an die zwei
internen S
Ports (am U
C Zwei mal zwei RJ-45-Buchsen zum direkten Anschluss von ISDN-Endgeräten an
die zwei internen S
zwei externen S
Buchsen genutzt werden)
D DIP-Schalter zum Ein-/Ausschalten der Abschlusswiderstände getrennt für jeden
Port
E Stecker zum Aufstecken auf die COMpact 4000 CPU-Platine
Die Pinbelegung der RJ-45-Buchsen ist im Anschluss dargestellt.
