Installation und Inbetriebnahme
ISDN-Endgeräte

Kabel und Anschlussdosen am internen S

-Port verlegen (interner S -Bus)
0 0
Erweiterter passiver Bus

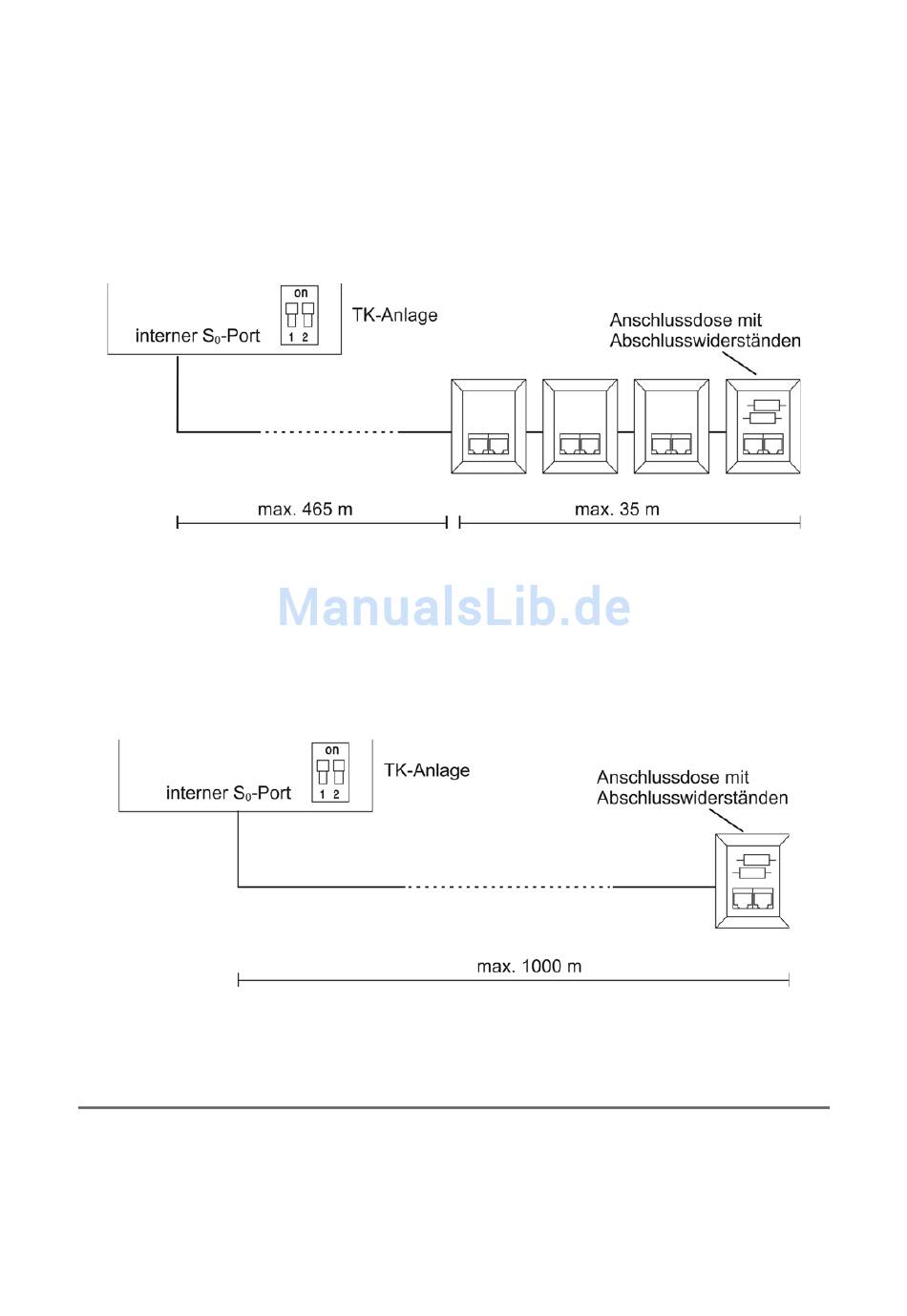

Für den Anschluss mehrerer Endgeräte in großer Entfernung eignet sich der erweiterte passive
Bus mit bis zu vier Anschlussdosen am Ende. Unterstützt werden Leitungslängen bis zu 500 m.
Bei dieser Busvariante werden die Anschlussdosen auf den letzten 35 m angeschlossen. Die
ersten 465 m bleiben frei. Die Abschlusswiderstände am internen S -Port müssen einge-
0
schaltet sein. Siehe Abbildung im Anschluss.

Punkt-zu-Punkt-Verdrahtung

Für den Anschluss eines einzelnen Endgeräts in sehr großer Entfernung eignet sich die Punkt-
zu-Punkt-Verdrahtung mit einer einzelnen Anschlussdose am Ende. Unterstützt werden
Leitungslängen bis zu 1000 m. Die Abschlusswiderstände am internen S -Port müssen einge-
0
schaltet sein. Siehe Abbildung im Anschluss.
Kabel und Anschlussdosen am internen S -Port verlegen (interner S -Bus)
0 0
Voraussetzungen:
– Gestecktes COMpact 2BRI-Modul
