Installation und Inbetriebnahme
Analoge Endgeräte
Kabel und Anschlussdose am internen a/b-Port verlegen
1. Verlegen Sie die Leitung.
Hinweis: Beugen Sie Störeinflüssen vor. Vermeiden Sie längere Parallel-
führung der Leitungen, insbesondere neben Stromversorgungsleitungen.
Verdrillen Sie die Adernpaare.
2. Legen Sie die Adern an zwei Klemmen des internen a/b-Ports auf.
3. Verbinden Sie die Anschlussdose mit den Klemmen des internen a/b-Ports.

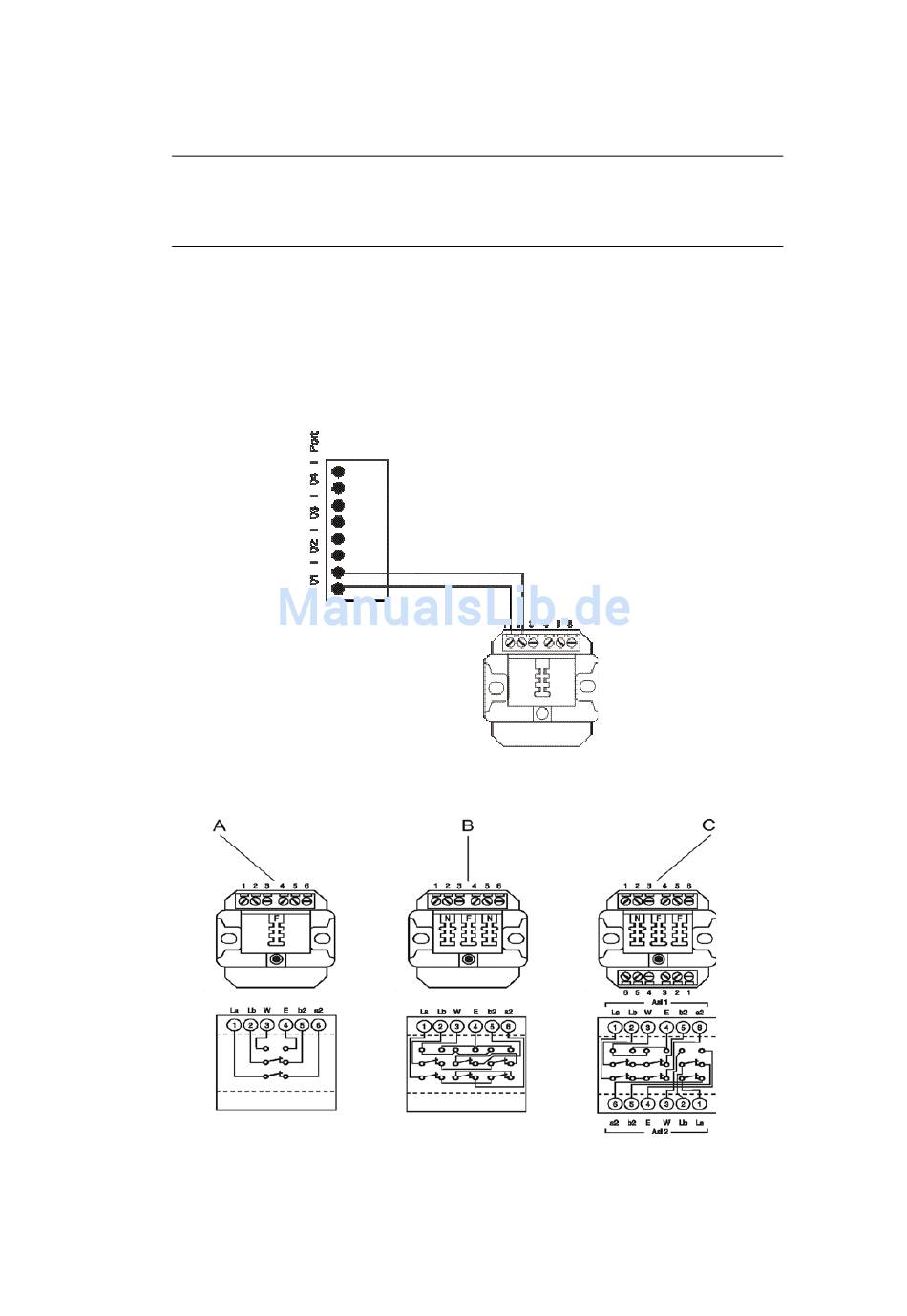

Die Abbildung im Anschluss zeigt die fertige Verbindung mit einer TAE-
Anschlussdose:
Innenschaltung verschiedener TAE-Anschlussdosen:
1 TAE-Einfachdose mit Codierung F
2 TAE-Dreifachdose mit Codierung N + F + N
