Auerswald COMpact 5000 Bedienungsanleitung Seite 100

Installation und Inbetriebnahme
ISDN-Endgeräte
Kabel und Anschlussdosen am internen S

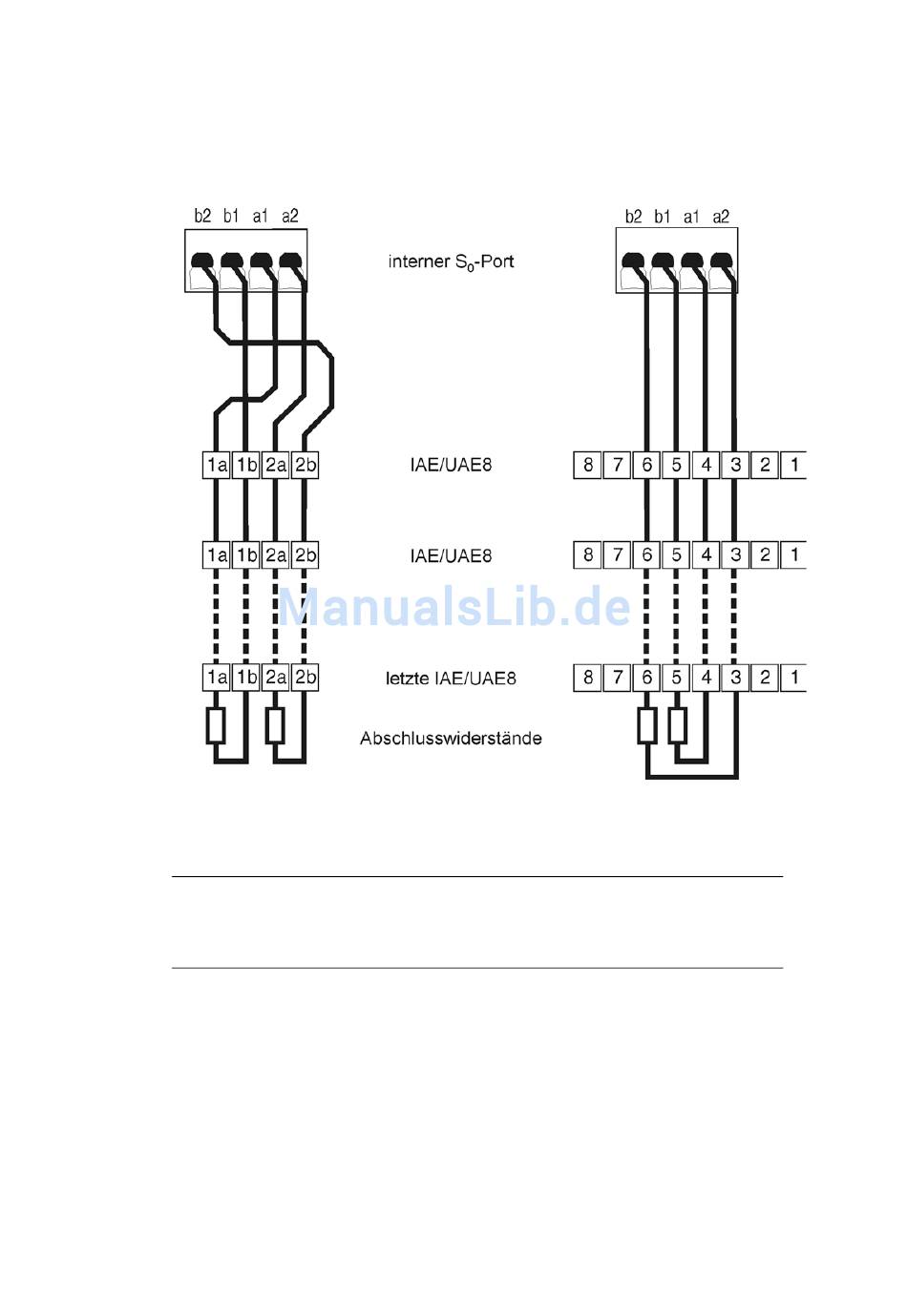

Die Abbildung im Anschluss zeigt schematisch die Verdrahtung der Klemmen mit
verschiedenen Anschlussdosen (IAE und UAE8) sowie die Position der Abschlusswi-
derstände in der letzten Anschlussdose.
4. Versehen Sie die letzte Anschlussdose mit zwei Abschlusswiderständen.
Hinweis: Versehen Sie bei einem kurzen passiven Bus in zwei Richtungen
oder einem kurzen passiven Bus mit Sternanordnung die Anschlussdosen an
beiden Enden mit Abschlusswiderständen.
Weitere Schritte:
– Schließen Sie die Endgeräte an den Anschlussdosen an.
– Richten Sie im Anschluss an die Inbetriebnahme im Konfigurationsmanager z. B. eine interne
Rufnummer für das Endgerät ein.
100
-Port verlegen (interner S
0
COMpact 5000/R - Firmware V6.4E - Installation, Bedienung und Konfiguration V04 10/2015
-Bus)
0
