Gehäuse An Der Wand Montieren - Auerswald COMpact 5000 Bedienungsanleitung

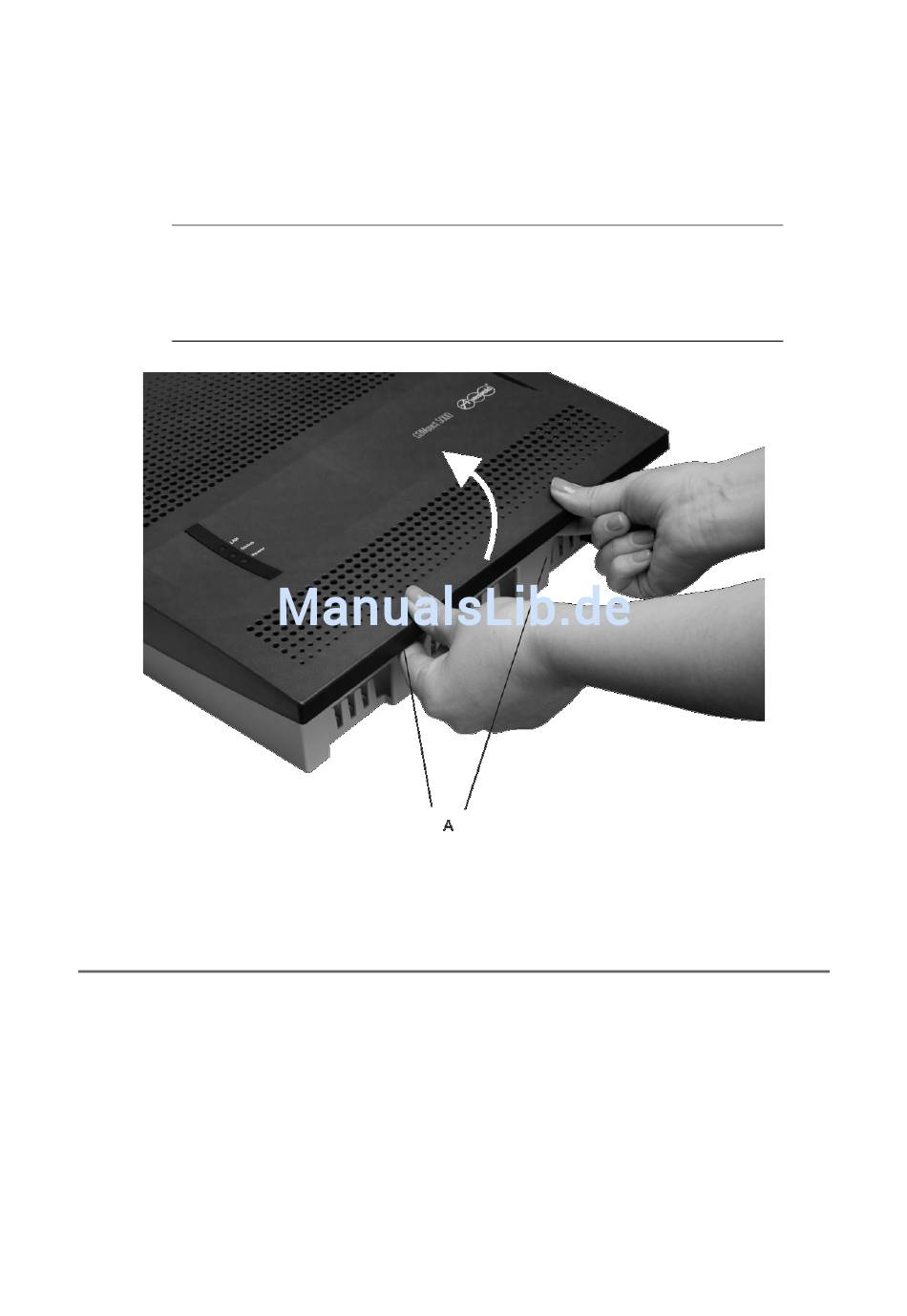

1. Lösen Sie gleichzeitig beide Verriegelungen, indem Sie sie jeweils mit Daumen und
Zeigefinger zusammendrücken.
2. Heben Sie den Deckel an und nehmen Sie ihn dann ganz vom Gehäuse ab.
Wichtig: Entfernen Sie nicht die Abdeckungen über dem Netzteil und der
Basisplatine. Diese dienen dem Berührungsschutz vor gefährlichen
Spannungen und der Führung der Module. Lassen Sie Reparaturen, die ein
Entfernen dieser Abdeckungen erfordern, vom Hersteller durchführen.
A Verriegelungen
Gehäuse an der Wand montieren
Voraussetzungen:
– Handwerkszeug und Material:
– Bohrmaschine und Schraubendreher
– Bohrschablone (siehe www.auerswald.de/service)
– Schrauben und Dübel (im Lieferumfang)
– In unmittelbarer Nähe des Montageorts vorhandene Anschlüsse:
COMpact 5000/R - Firmware V6.4E - Installation, Bedienung und Konfiguration V04 10/2015
Installation und Inbetriebnahme
Vorbereitung (COMpact 5000)
Gehäuse an der Wand montieren
67
