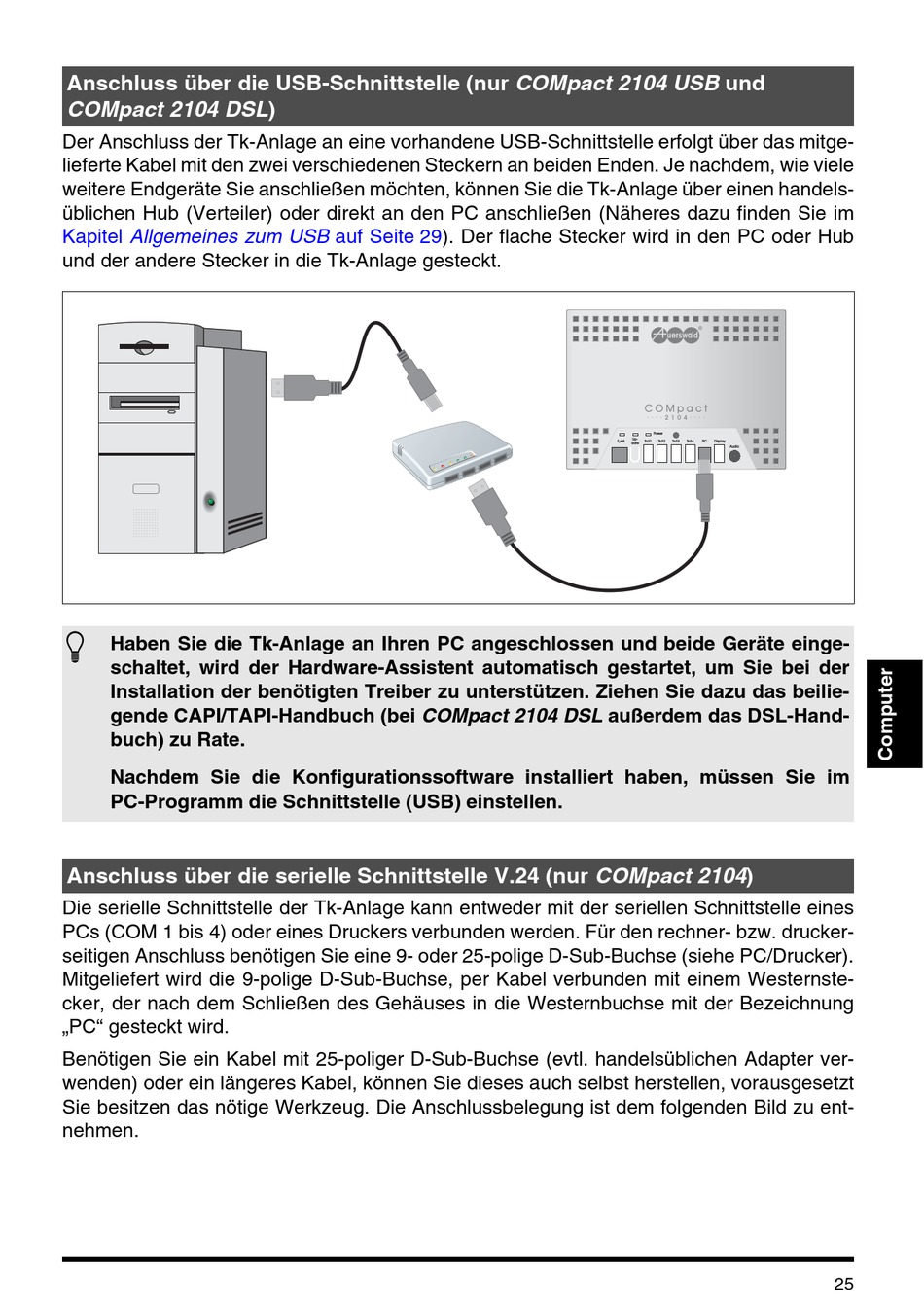

Anschluss über die USB-Schnittstelle (nur COMpact 2104 USB und
COMpact 2104 DSL)
Der Anschluss der Tk-Anlage an eine vorhandene USB-Schnittstelle erfolgt über das mitge-
lieferte Kabel mit den zwei verschiedenen Steckern an beiden Enden. Je nachdem, wie viele
weitere Endgeräte Sie anschließen möchten, können Sie die Tk-Anlage über einen handels-
üblichen Hub (Verteiler) oder direkt an den PC anschließen (Näheres dazu finden Sie im
Kapitel Allgemeines zum USB auf Seite
und der andere Stecker in die Tk-Anlage gesteckt.
Haben Sie die Tk-Anlage an Ihren PC angeschlossen und beide Geräte einge-
h
schaltet, wird der Hardware-Assistent automatisch gestartet, um Sie bei der
Installation der benötigten Treiber zu unterstützen. Ziehen Sie dazu das beilie-
gende CAPI/TAPI-Handbuch (bei COMpact 2104 DSL außerdem das DSL-Hand-
buch) zu Rate.
Nachdem Sie die Konfigurationssoftware installiert haben, müssen Sie im
PC-Programm die Schnittstelle (USB) einstellen.
Anschluss über die serielle Schnittstelle V.24 (nur COMpact 2104)
Die serielle Schnittstelle der Tk-Anlage kann entweder mit der seriellen Schnittstelle eines
PCs (COM 1 bis 4) oder eines Druckers verbunden werden. Für den rechner- bzw. drucker-
seitigen Anschluss benötigen Sie eine 9- oder 25-polige D-Sub-Buchse (siehe PC/Drucker).
Mitgeliefert wird die 9-polige D-Sub-Buchse, per Kabel verbunden mit einem Westernste-
cker, der nach dem Schließen des Gehäuses in die Westernbuchse mit der Bezeichnung
„PC" gesteckt wird.
Benötigen Sie ein Kabel mit 25-poliger D-Sub-Buchse (evtl. handelsüblichen Adapter ver-
wenden) oder ein längeres Kabel, können Sie dieses auch selbst herstellen, vorausgesetzt
Sie besitzen das nötige Werkzeug. Die Anschlussbelegung ist dem folgenden Bild zu ent-
nehmen.
29). Der flache Stecker wird in den PC oder Hub
C O M p a c t
· · · · 2 1 0 4 · · · ·
Power
Up-
S ext. Tn31 Tn32 Tn33 Tn34 PC Display
0
date
Audio
25
