Vorbereitungen
14
Übersicht COMpact 2ISDN-Modul
Übersicht COMpact TSM-Modul

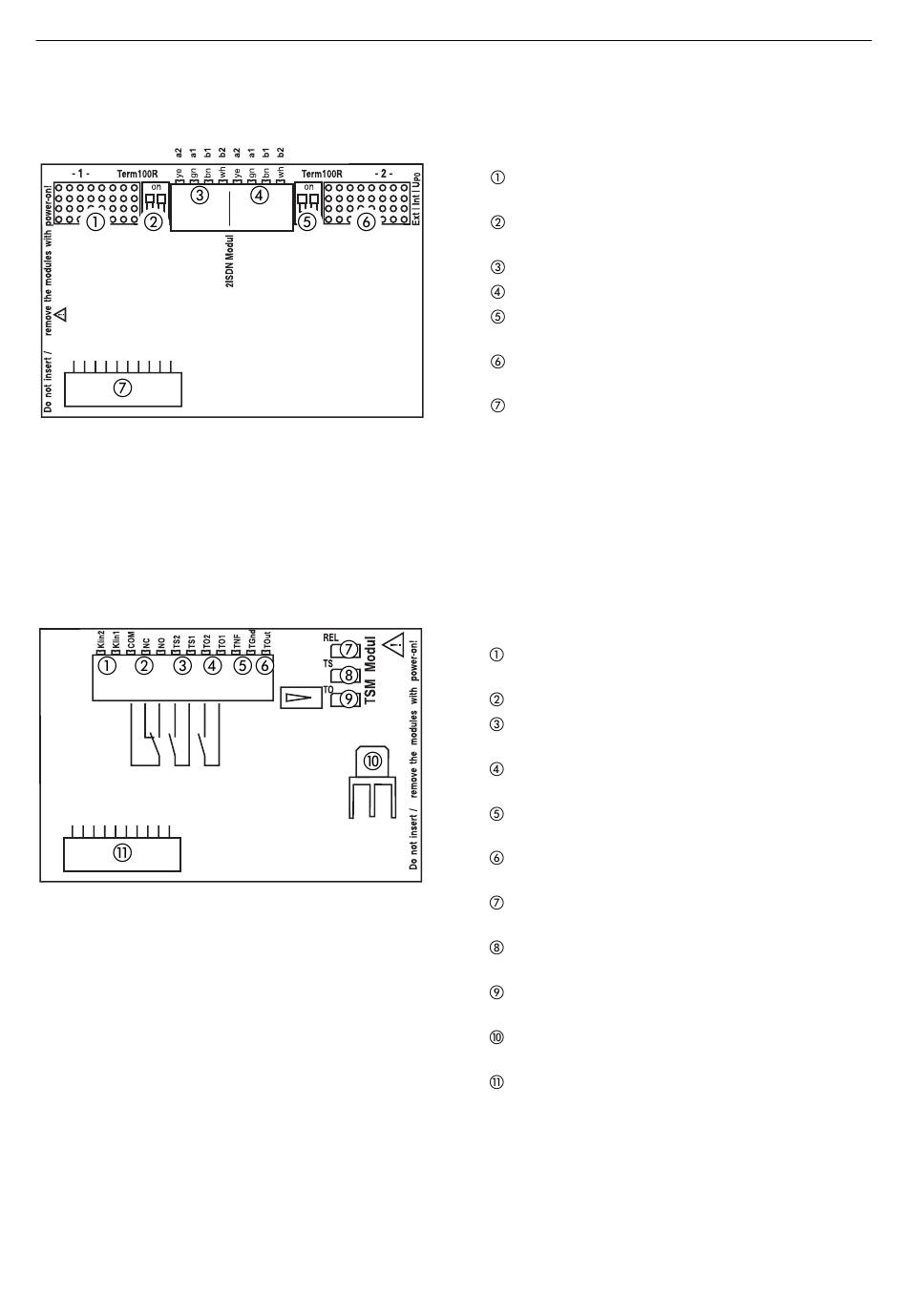

Abb. 4: COMpact 2ISDN-Modul
Steckbrücke zum Umschalten der Betriebsart am S
U -Port 1
P0
DIP-Schalter für Abschlusswiderstände am S
Port 1
Klemmen für den Anschluss an den S
Klemmen für den Anschluss an den S
DIP-Schalter für Abschlusswiderstände am S
Port 2
Steckbrücke zum Umschalten der Betriebsart am S
U -Port 2
P0
Stecker zum Aufstecken auf die Basisplatine (Steck-
platz A-C)
Abb. 5: COMpact TSM-Modul
Klemmen für den Anschluss an Klingeleingang 1 und
2 (einer davon auch als Alarmeingang nutzbar)
Klemmen für den Anschluss an das 3./6./9. Relais
Klemmen für den Anschluss an das 1./4./7. Relais
(z. B. zur Ansteuerung des Türfreisprechsystems)
Klemmen für den Anschluss an das 2./5./8. Relais
(z. B. zur Ansteuerung des Türöffners)
Klemmen für den Anschluss an den Ein-/Ausgang der
NF-Spannung gegen TGnd
Klemme für den Anschluss an die 12-V-Betriebsspan-
nung
LED zur Anzeige des Einschaltzustands des 3./6./9.
Relais (LED leuchtet: Relais ist eingeschaltet)
LED zur Anzeige des Einschaltzustands des 1./4./7.
Relais (LED leuchtet: Relais ist eingeschaltet)
LED zur Anzeige des Einschaltzustands des 2./5./8.
Relais (LED leuchtet: Relais ist eingeschaltet)
Cinch-Buchse für den Anschluss an den Ansageaus-
gang/Musikeingang
Stecker zum Aufstecken auf die Basisplatine (Steck-
platz A-C)
-/
0
-/U -
0 P0
-/U -Port 1
0 P0
-/U -Port 2
0 P0
-/U -
0 P0
-/
0
