Vorbereitungen (Module)
Übersicht VoIP- und VMF-Module (COMmander 8VoIP(-R)-Modul,
COMmander 16VoIP(-R)-Modul, COMmander VMF(-R)-Modul)

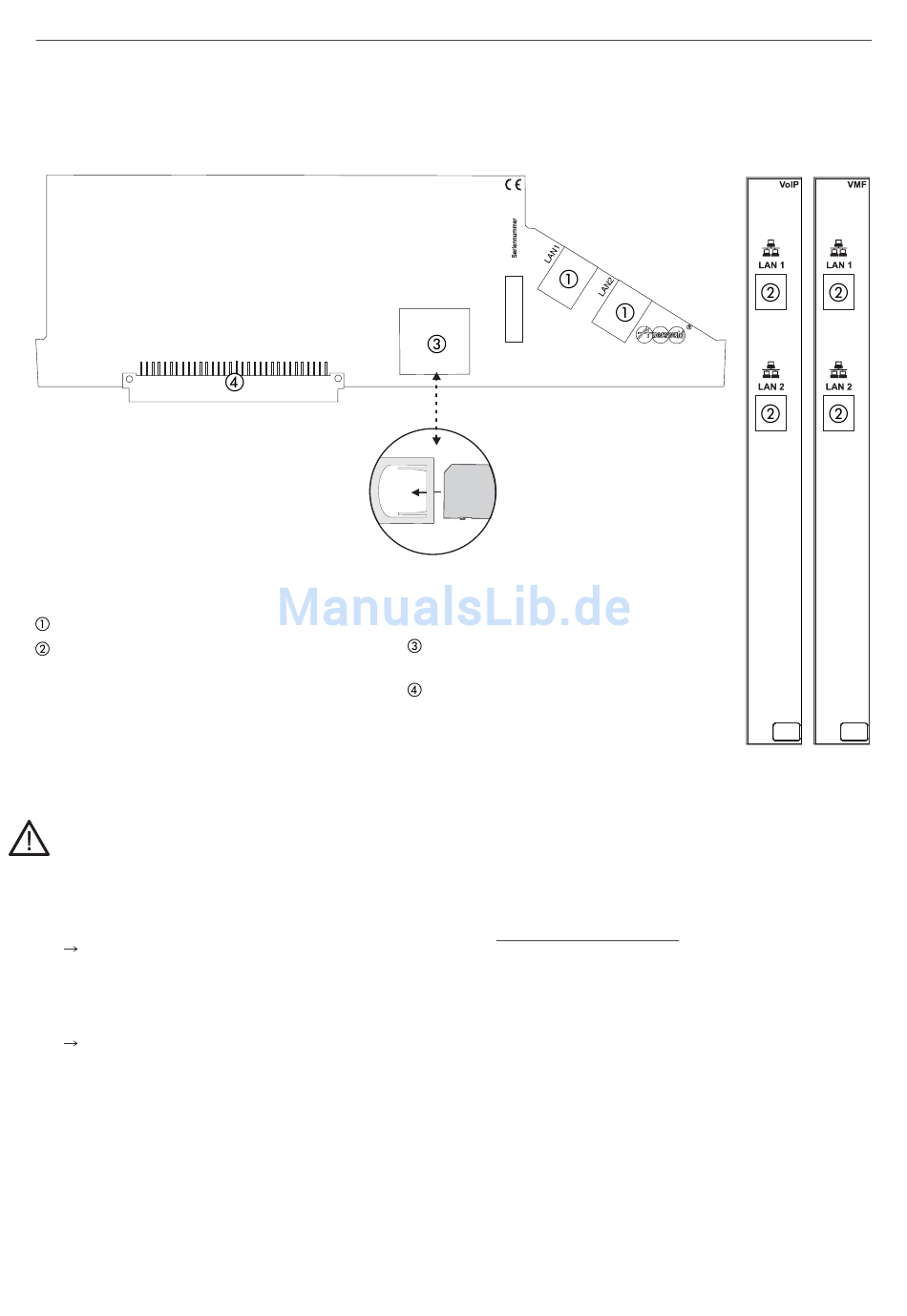

Abb. 6: VoIP-/VMF-Module
VoIP-/VMF-Modul oder
VoIP-R-/VMF-R-Modul:
2-Port-Switch (Ethernet) zum Anschluss an
die RJ-45-Buchse auf der Basisplatine und an
das Netzwerk oder jeweils an die RJ-45-

Speicherkarte am COMmander VMF(-R)-Modul wechseln

Achtung: Das COMmander VMF(-R)-Modul ist im
Auslieferzustand bereits mit einer Speicherkarte aus-
gestattet. Ein Auswechseln der Speicherkarte des
COMmander VMF(-R)-Moduls muss nur erfolgen,
wenn diese defekt ist.
Das Entfernen der Speicherkarte während des lau-
fenden Betriebs ist nicht zulässig.
COMmander 6000: Ziehen Sie den Netzstecker
der TK-Anlage, bevor eine Elektrofachkraft das
Gehäuse öffnet, um Erweiterungsmodule einzu-
bauen oder Schalt- und Anschlussarbeiten durch-
zuführen.
COMmander 6000R/RX: Der Taster Power schal-
tet die Spannung der Modulsteckplätze und der
Basisplatine aus. Eine Elektrofachkraft kann in
diesem ausgeschalteten Zustand Erweiterungs-
module wechseln oder einbauen.
Berühren Sie bei einem Moduleinbau oder Wech-
sel des Moduls nur die notwendigen Befesti-
gungselemente der Frontplatte und führen Sie
keine elektrisch leitenden Gegenstände in das
Gehäuse ein, denn die Anlage führt weiterhin
gefährliche Spannungen im Bereich des Netz-
teils.
24
Buchse auf dem benachbarten VoIP-/VMF-
Modul mit LEDs zur Statusanzeige
VMF(-R)-Modul: SD-Kartenfassung mit Spei-
cherkarte des VMF-Moduls
Stecker zum Aufstecken auf die Basisplatine
Hinweis: Es wird empfohlen, die Speicherkarte alle
zwei Jahre zu erneuern. Verwenden Sie nur empfoh-
lene Speicherkarten. Informationen dazu finden Sie
im Internet (siehe www.auerswald.de unter Service
> Produkte > COMmander 6000 > FAQ).
Durchzuführende Schritte
1.
Lösen Sie die Speicherkarte des COMmander VMF(-
R)-Moduls durch einen leichten Druck und ziehen Sie
sie aus der SD-Kartenfassung.
2.
Stecken Sie die Speicherkarte mit den nach oben ge-
richteten Kontakten voran in die SD-Kartenfassung
des COMmander VMF(-R)-Moduls.
3.
Die Speicherkarte muss über die TK-Anlage forma-
tiert werden, um Sie für die Voicemail-/Faxfunktion
nutzen zu können (Geräte > Voicemail-/Faxboxen >
Grundeinstellungen).
COMmander 6000/R/RX - Firmwareversion 5.6 - Installations- und Inbetriebnahmeanleitung 05 11/12
