Bedienung

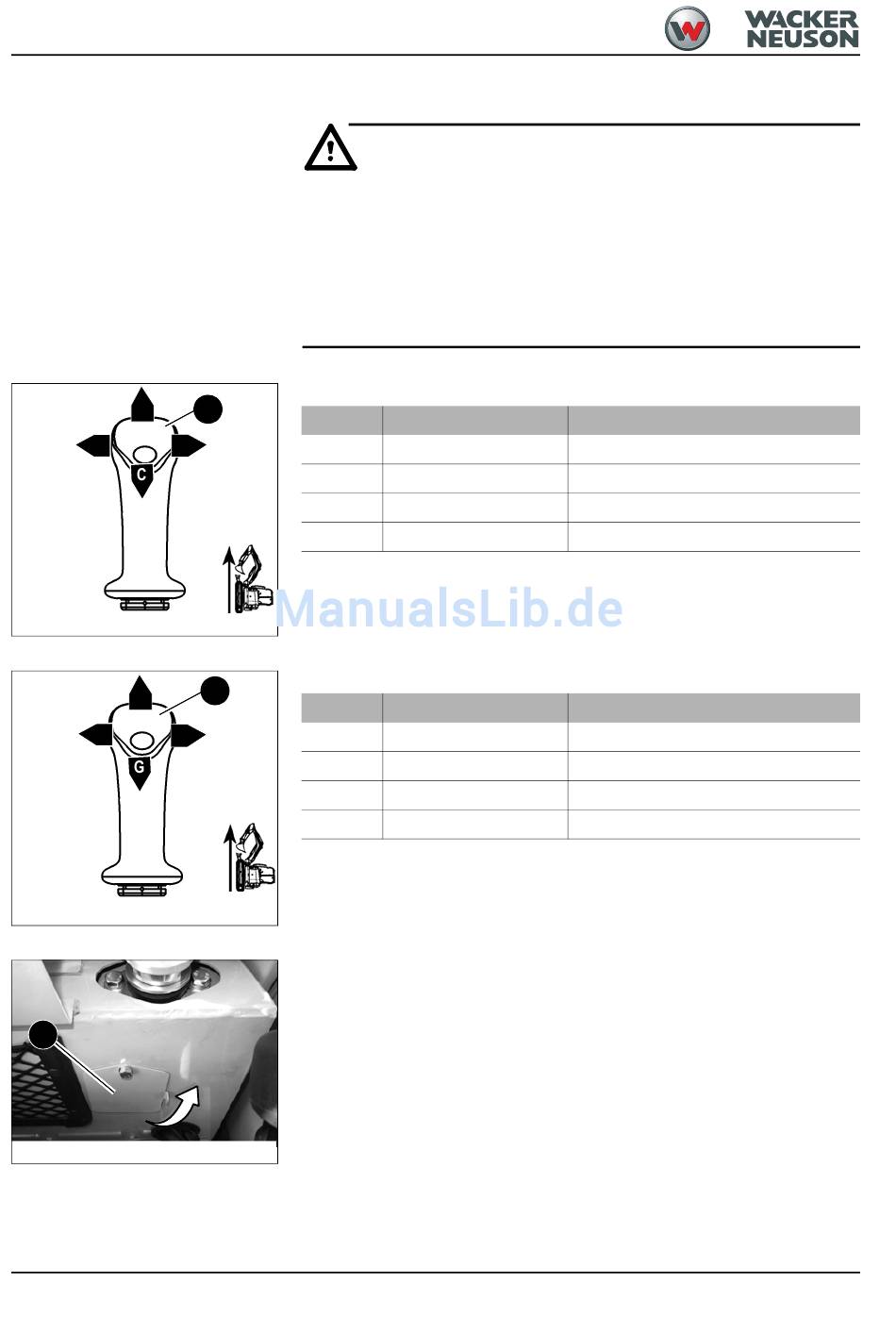

3.34 Umschaltventil SAE / ISO Steuerung (Option)

Linker Steuerhebel

A
D
B
Abb. 139: Linker Steuerhebel-SAE Steuerung

Rechter Steuerhebel

E
H
F
Abb. 140: Rechter Steuerhebel-SAE Steuerung

Position des Wegeventils

A
Abb. 141: Öffnung für Wegeventil
3-46
2
Stellung
A
B
C
D
3
Stellung
E
F
G
H
Das Wegeventil befindet sich unter der Tankabdeckung an der linken Seite. Links hinter
dem Fahrersitz befindet sich eine Öffnung A, in der das Wegeventil B umgeschaltet wer-
den kann.
Gefahr!
Durch das Umschalten am Wegeventil ist die Steuerung der Steuerhebeln
geändert, es besteht:
Unfallgefahr!
☞
Vor der Arbeit vergewissern welche Steuerungsart gewählt wurde.
☞
Die Flügelmutter J am Umschalthebel des Wegeventils immer sichern.
☞
Vor Arbeitsbeginn sich mit der geänderten Bedienung vertraut machen.
Hebel
☞
Nach vorne
☞
Nach rechts
☞
Nach hinten
☞
Nach links
Hebel
☞
Nach vorne
☞
Nach rechts
☞
Nach hinten
☞
Nach links
Funktion
➥
Hubarm senkt ab
➥
Oberwagen dreht rechts
➥
Hubarm geht nach oben
➥
Oberwagen dreht links
Funktion
➥
Löffelstiel fährt aus
➥
Löffel ausdrehen
➥
Löffelstiel fährt ein
➥
Löffel eindrehen
BA 28Z3 DE - Ausgabe 3.0 * * 28Z3b340.fm
