Schmierstellen Hubarm-, Löffel- Und Löffelstielzylinder - Wacker Neuson 28Z3 Betriebsanleitung

Wartung
9

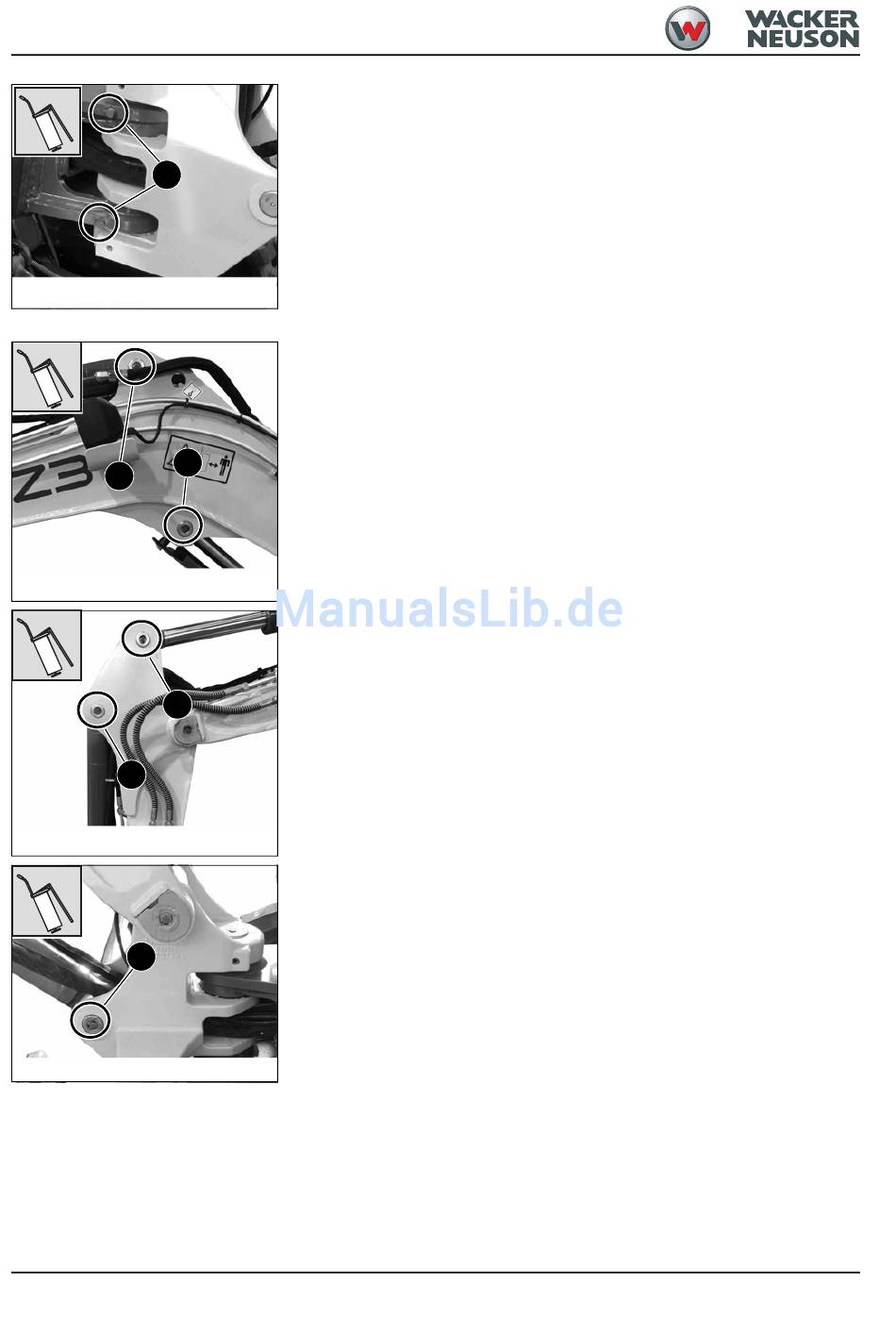

Abb. 242: Schmierstellen Schwenkkonsole
Schmierstellen Hubarm-, Löffel- und Löffelstielzylinder
2
Abb. 243: Schmierstellen am Hubarm- und Löffelstielzylinder
2
1
Abb. 244: Schmierstellen am Löffel- und Löffelstielzylinder
3
Abb. 245: Schmierstellen am Hubarmzylinder
5-30
☞
Schmierstellen 9 an der Schwenkkonsole abschmieren
☞
Schmierstellen 2 am Löffelstielzylinder abschmieren
☞
Schmierstellen 3 am Hubarmzylinder abschmieren
3
☞
Schmierstellen 2 am Löffelstielzylinder abschmieren
☞
Schmierstellen 1 am Löffelzylinder abschmieren
☞
Schmierstellen 3 am Hubarmzylinder abschmieren
