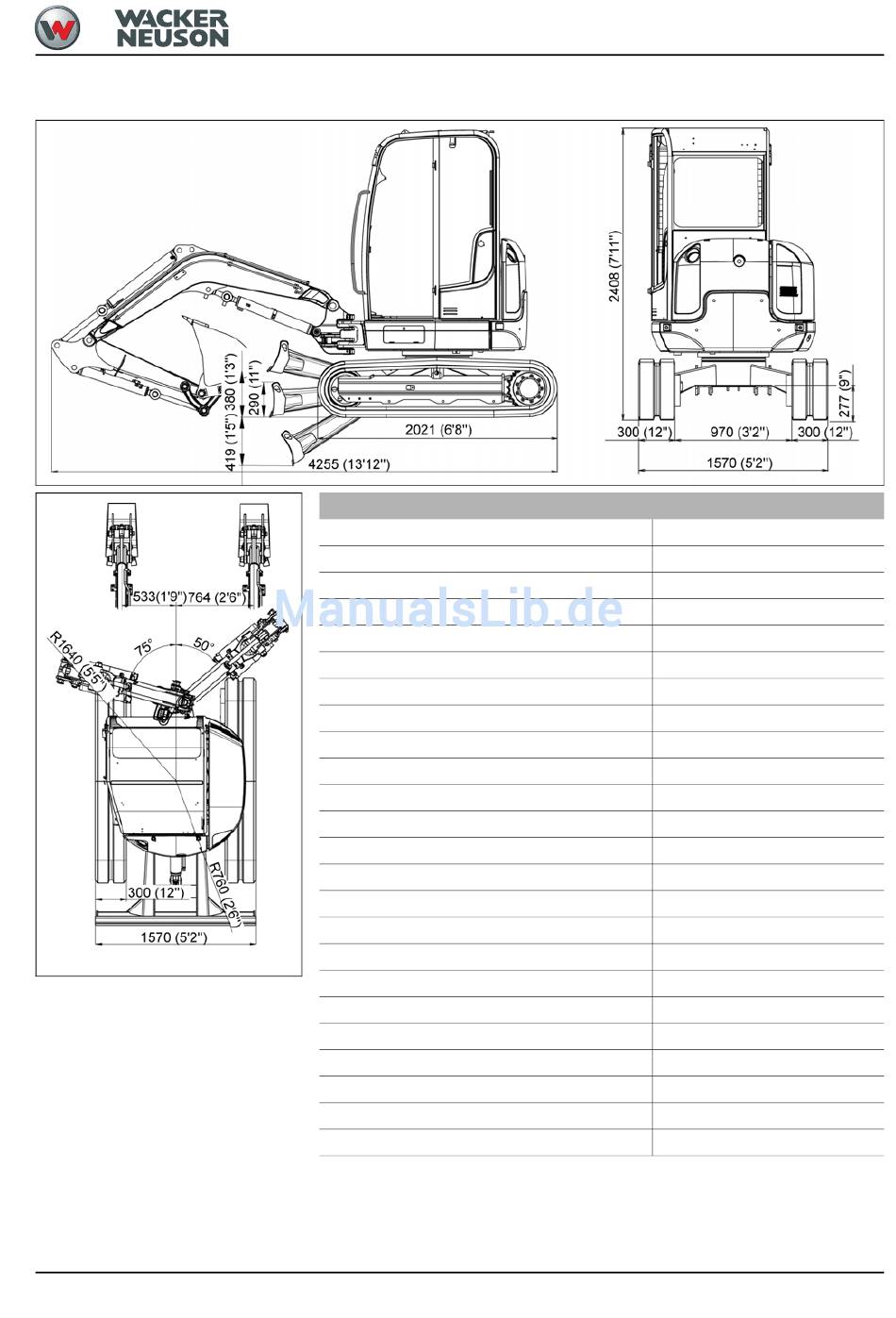

6.12 Abmessungen Typ 28Z3
Abb. 264: Fahrzeug-Abmessungen
BA 28Z3 DE - Ausgabe 3.0 * 28Z3b610.fm
Hauptdaten
Betriebsgewicht mit Kabine / Canopy
Transportgewicht mit Kabine / Canopy
Höhe
Breite
Transportlänge (Löffelstiel kurz / lang)
max. Grabtiefe (Löffelstiel kurz / lang)
Löffelstiellänge Standard (Löffelstiel kurz)
Löffelstiellänge lang (Löffelstiel lang)
max. senkrechte Einstechtiefe (Löffelstiel kurz / lang)
max. Einstechhöhe (Löffelstiel kurz)
max. Einstechhöhe (Löffelstiel lang)
max. Ausschütthöhe (Löffelstiel kurz)
max. Ausschütthöhe (Löffelstiel lang)
max. Grabradius (Löffelstiel kurz)
max. Grabradius (Löffelstiel lang)
max. Reichweite am Boden (Löffelstiel kurz)
max. Reichweite am Boden (Löffelstiel lang)
max. Losbrechkraft am Löffelzahn
max. Reißkraft (Löffelstiel kurz)
max. Reißkraft (Löffelstiel lang)
min. Heckschwenkradius
max. Hecküberstand Oberwagen 90° gedreht
max. Auslegerversetzung auf Mitte Löffel rechte Seite
max. Auslegerversetzung auf Mitte Löffel linke Seite
Technische Daten
Typ 28Z3
2830 / 2737 kg (6239 / 6034 lbs)
2670 / 2577 kg (5886 / 5681 lbs)
2408 mm (7'11")
1570 mm (5'2")
4255 mm (13'12") / 4272 mm (14')
2544 mm (8'4") / 2744 mm (9')
1050 mm (3'5")
1250 mm (4'1")
1962 mm (6'5") / 2152 mm (7'1")
4170 mm (13'8")
4300 mm (14'1")
2840 mm (9'4")
2970 mm (9'9")
4613 mm (15'2")
4805 mm (15'9")
4481 mm (14'8")
4681 mm (15'4")
22,5 kN (5058 ft lbs)
13,6 kN (3057 ft lbs)
21,9 kN (4923 ft lbs)
760 mm (2'6")
0 mm (0'0")
533 mm (1'9")
764 mm (2'6")
6-5
