Diagnoseanzeige

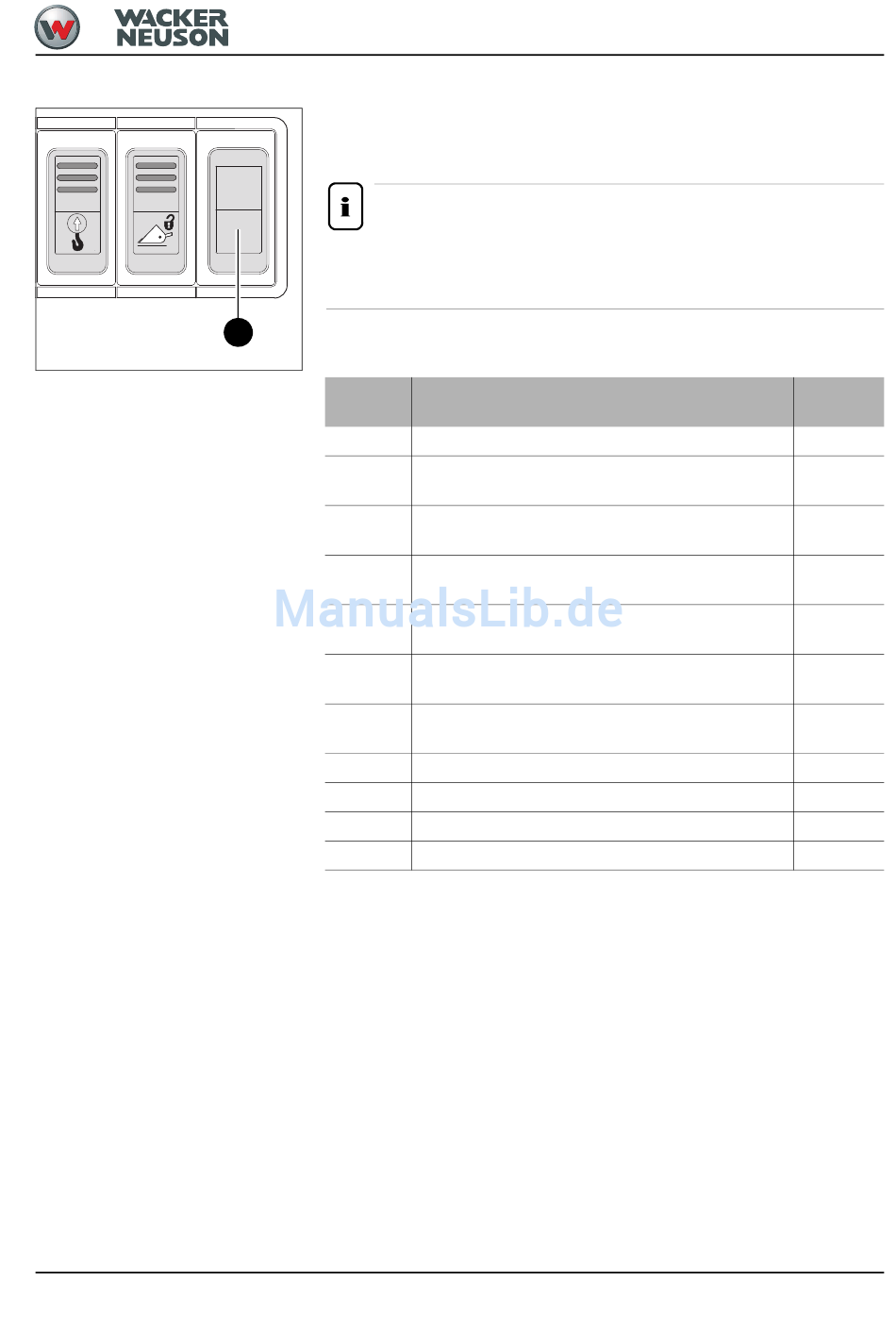

Abb. 145: Kennlinien - Statusanzeige
BA 28Z3 DE - Ausgabe 3.0 * 28Z3b340.fm
Der Status des Steuergerätes wird durch eine Blinkcode Ausgabe dargestellt.
Falls mehrere Fehler gleichzeitig vorliegen, wird der letzte Fehler ausgegeben.
Falls ein kritischer Fehler erkannt wird, schaltet sich das System ab.
Hinweis!
Die Blinkcodes dienen nur zur Information. Tritt ein Fehler auf, so ist ein Wacker
Neuson-Vertragshändler zu kontaktieren und der Fehler muss sofort behoben
werden.
1
Folgende Fehlerfälle werden durch die Anzahl der Blinkimpulse an der Kontrollleuchte 1
dargestellt:
Anzahl der
Blinkcode
0
1
2
3
4
5
6
7
8
9
10
Fehler
Kein Fehler
Eingangsspannung fehlerhaft
(Kanal I, linker Joystick)
Überlast oder Übertemperatur Endstufe
(Kanal I, linker Joystick)
Kurzschluss auf Masse oder Betriebsspannung
(Kanal I, linker Joystick)
Eingangsspannung fehlerhaft
(Kanal I, rechter Joystick)
Überlast oder Übertemperatur Endstufe
(Kanal I, rechter Joystick)
Kurzschluss auf Masse oder Betriebsspannung
(Kanal I, rechter Joystick)
Systemstart
Übertemperatur Endstufe
Datenfehler
Versorgung fehlerhaft
Bedienung
kritischer
Fehler
●
●
●
●
●
●
3-49
