Wartung

5.10 Ketten

Kettenspannung prüfen

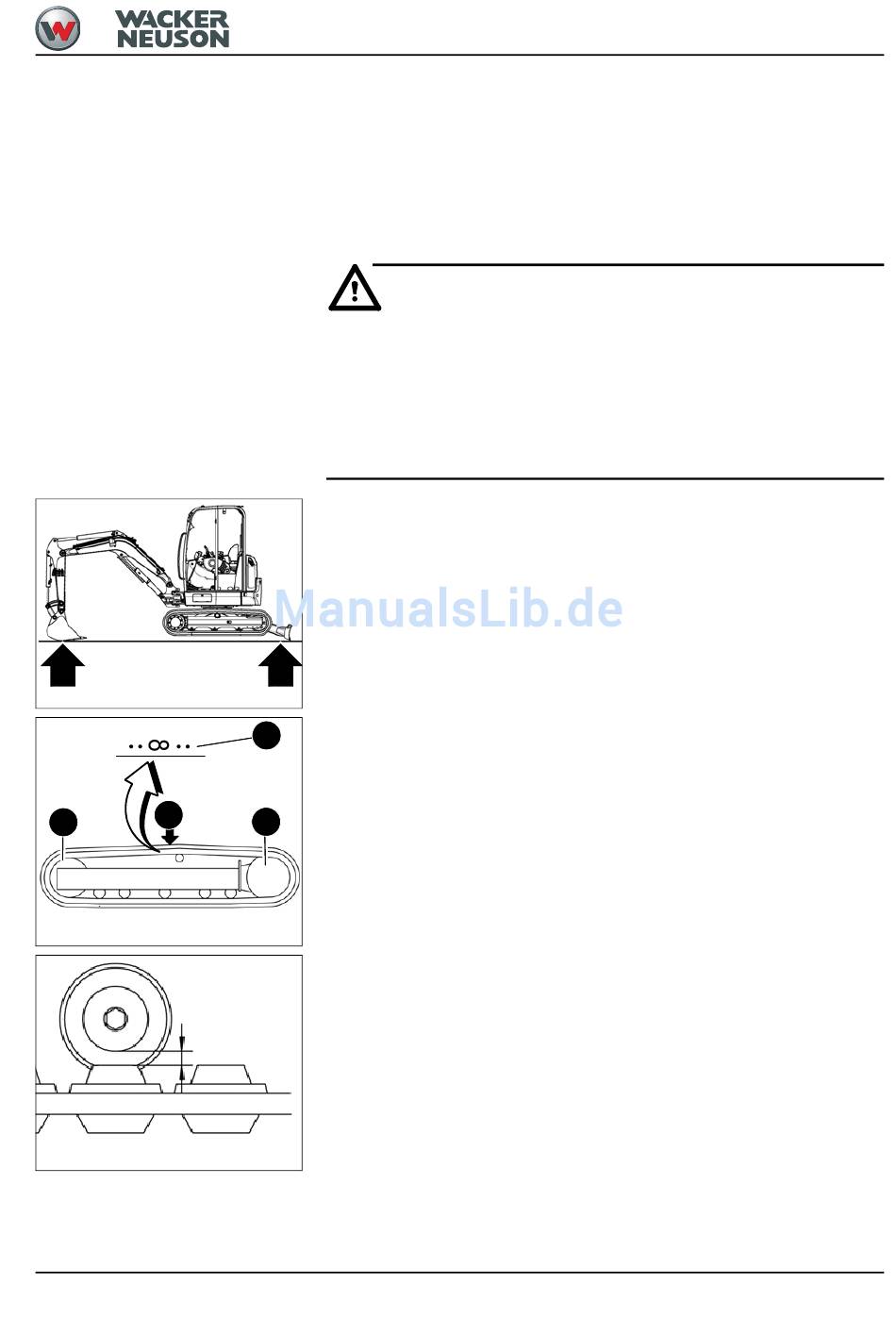

Abb. 230: Fahrzeug heben
B
D
Abb. 231: Markierung Gummikette
Abb. 232: Messabstand
BA 28Z3 DE - Ausgabe 3.0 * 28Z3b530.fm
• Der Verschleiß der Kette kann je nach Arbeitsbedingungen und Bodenbeschaffenheit
variieren.
☞
Es empfiehlt sich daher, den Verschleiß und die Spannung der Kette täglich zu prüfen.
☞
Um die Kontrolle und Wartung vorzunehmen, ist das Fahrzeug auf tragfestem ebe-
nem Boden anzuhalten.
☞
Das Fahrzeug auf waagrechtem, tragfesten und ebenen Boden abstellen
☞
Das Fahrzeug gleichmäßig und waagrecht anheben
☞
Fahrzeug mittels Armsystem und Planierschild anheben
☞
Die Steuerhebel langsam und vorsichtig betätigen
☞
An der Gummikette befindet sich eine Markierung B wie in
B
☞
Fahrzeug so positionieren, dass sich die Markierung B der Gummikette zwischen dem
Antriebsrad C und dem Kettenspannrad D befindet
☞
Motor abstellen
☞
Steuerhebelträger hochklappen
C
☞
Zündschlüssel abziehen und mitnehmen
• Das Spiel zwischen Laufrolle und der Kette beläuft sich auf 20 - 25 mm (0,78" - 0,98").
☞
Wenn die Spannung dem Nennwert nicht entspricht, ist diese wie folgt ausgeführt
einzustellen.
20-25mm
(0,78" - 0,98")
Gefahr!
Es ist höchst gefährlich, unter dem Fahrzeug zu arbeiten, wenn die Ketten
nicht am Boden aufliegen und die nur durch die Arbeitsausrüstungen
abgestützt ist.
Lebensgefahr!
☞
Es dürfen sich keine Personen im Gefahrenbereich befinden!
☞
Die Fahrzeug muss so abgestützt werden, dass die Kette frei durchhängt.
Wartung
Abb. 231 dargestellt
5-21
