Bedienung
30
43

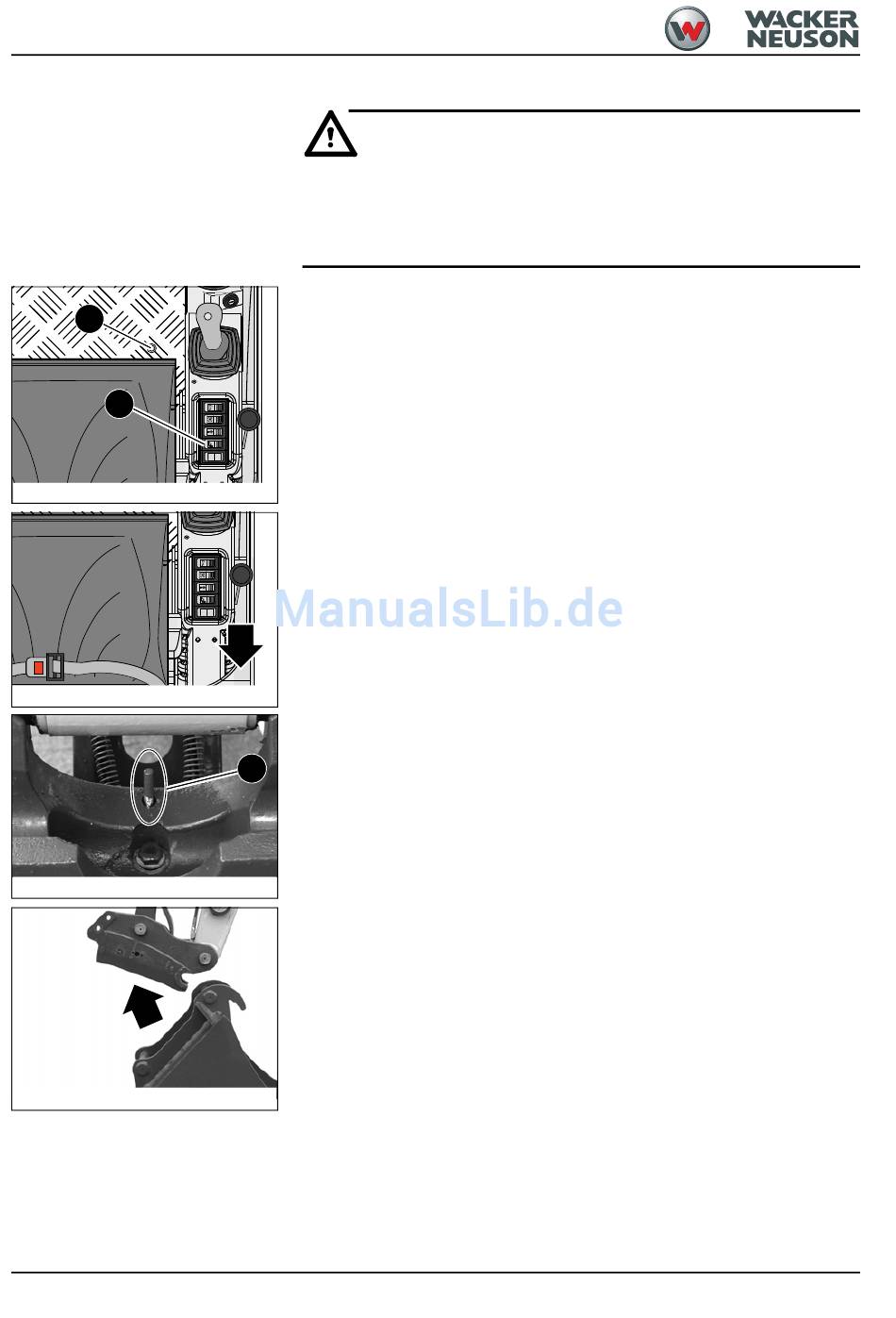

Abb. 179: Schalter und Fusstaster
Abb. 180: Planierschildbetätigung
Abb. 181: Kontrollvorrichtung ausgefahren
Abb. 182: Schnellwechselssystem
3-64
Ablegen eines Anbaugerätes
Gefahr!
Anbaugeräte nur auf solchen Flächen ablegen, von denen es zu einem
späteren Zeitpunkt problemlos wieder aufgenommen werden kann!
☞
Anbaugerät nicht auf weichen, schiefen, rutschigen Flächen oder nahe
Kanten ablegen!
☞
Anbaugerät bis ca. 5 - 10 cm (1,95" - 3,9") über Bodenniveau absenken.
☞
Schalter 43 betätigen.
➥
Der Warnsummer ertönt.
☞
Fußtaster 30 drücken und gedrückt halten.
☞
Planierschildhebel zurück ziehen (bis zum Anschlag) und betätigt halten.
➥
Der Schnellwechsler öffnet sich und entkuppelt das Anbaugerät.
➥
Durch die optische Kontrollvorrichtung K (rot) wird der komplett geöffnete Wechsler
signalisiert.
☞
Planierschildhebel loslassen.
K
☞
Löffelzylinder einfahren.
➥
Löffel ablegen.
☞
Armsystem anheben.
☞
Fußtaster 30 loslassen.
☞
Planierschildhebel zurück ziehen (bis zum Anschlag) und betätigt halten.
➥
Der Schnellwechsler schließt sich.
☞
Planierschildhebel loslassen.
☞
Schalter 43 ausschalten.
➥
Warnsummer verstummt.
