1

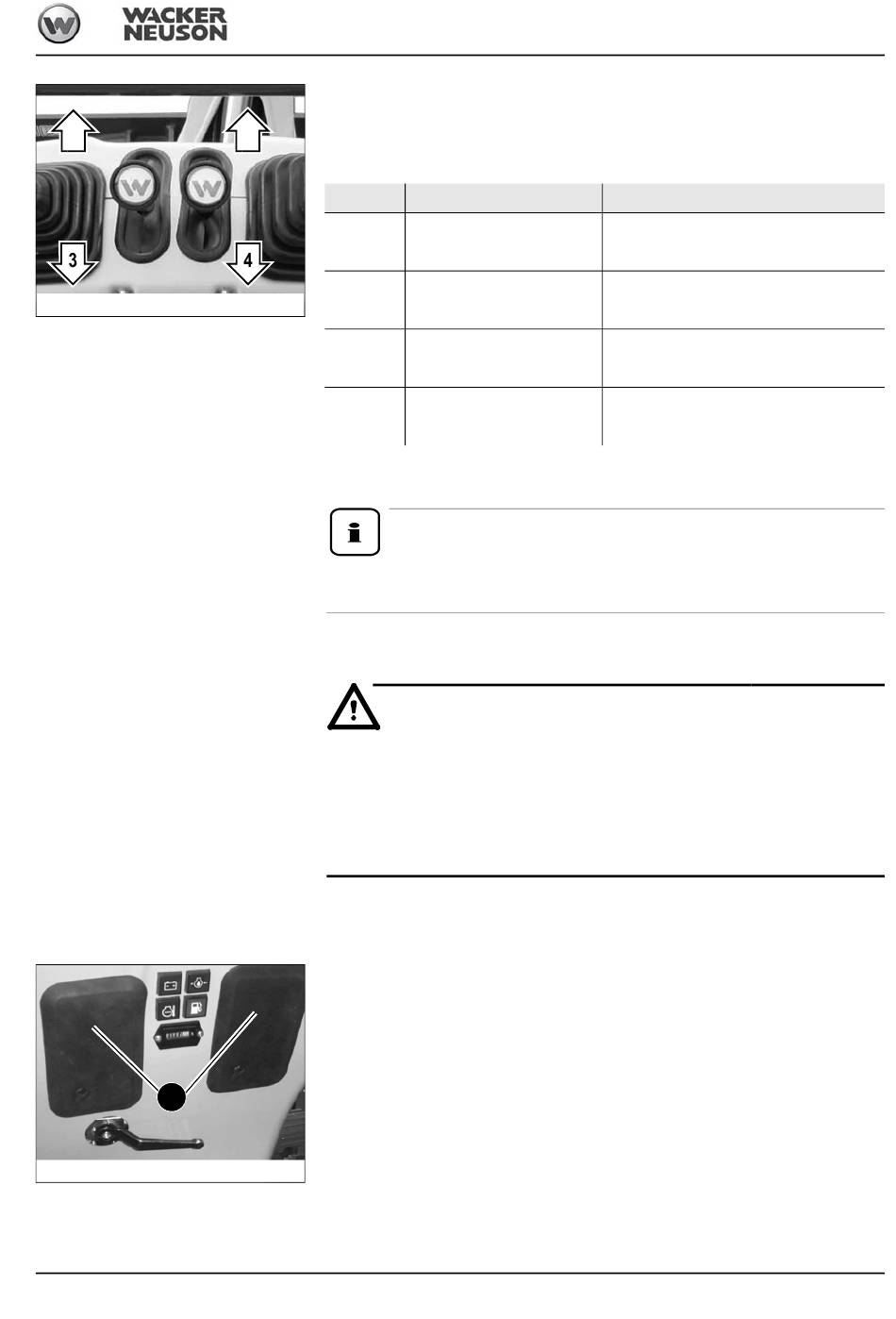

Abb. 56: Fahrhebel

ISO/SAE-Umschaltung (Option)

1
Abb. 57: Abdeckungen Steuerstand
BA 803 de - Ausgabe 3.7 * 803b330.fm
Die Seite mit dem Planierschild ist die Vorderseite.
Das Arbeitswerkzeug sowie das Planierschild anheben.
2
Die Fahrbewegungen werden mit den Fahrhebeln durchgeführt.
Bei längeren Fahrten Oberwagen arretieren.
Stellung Hebel
1
Nach vor drücken
Nach vor drücken
2
3
Zurück ziehen
Zurück ziehen
4
3
Zurück ziehen
Nach vor drücken
2
1
Nach vor drücken
Zurück ziehen
4
Die Fahrgeschwindigkeit in Vorwärts- oder Rückwärtsfahrt ist von der Stellung der Fahrhe-
bel sowie der Motordrehzahl abhängig.
Information!
Beim Wenden immer darauf achten, dass beide Ketten in Bewegung sind, da
der Abrieb der Gummikette sonst sehr groß ist.
WARNUNG Warnung!
Unfallgefahr durch geänderte Bedienung der Steuerhebel!
Kann zu schweren Verletzungen oder Tod führen.
• Umschalten der Steuerung nur auf ebenem und festem Untergrund und bei
• Sich vor der Arbeit vergewissern, welche Steuerungsart gewählt wurde.
Die Umschaltung befindet sich unter den zwei Abdeckungen 1 am Steuerstand.
Es kann zwischen Operating Pattern A (ISO Steuerung) und Operating Pattern B (SAE
Steuerung) geschaltet werden.
1 Fahrzeug auf ebenem und festem Untergrund abstellen, Armsystem auf den
Boden absenken, Motor abstellen und Zündschlüssel abziehen.
2 Abdeckungen 1 nach oben klappen.
3 Die gerändelte Büchse 2 nach oben schieben und festhalten, aushängen und ein-
fetten.
4 Die gerändelte Büchse 2 nach oben schieben und in den gewünschten Kugelzap-
fen A oder B einhängen.
Die Büchse ist sicher verriegelt, wenn diese fest mit dem Kugelzapfen verbunden
ist und in der unteren Stellung eingerastet ist.
5 Abdeckungen 1 nach unten klappen.
abgezogenem Zündschlüssel durchführen.
Bedienung

Funktion

Der Raupenbagger fährt vorwärts
Der Raupenbagger fährt rückwärts
Der Raupenbagger wendet nach links
Der Raupenbagger wendet nach rechts
3-17
