1.10 Schilder und Symbole (bis Seriennummer AG01685)

...außen am Fahrzeug

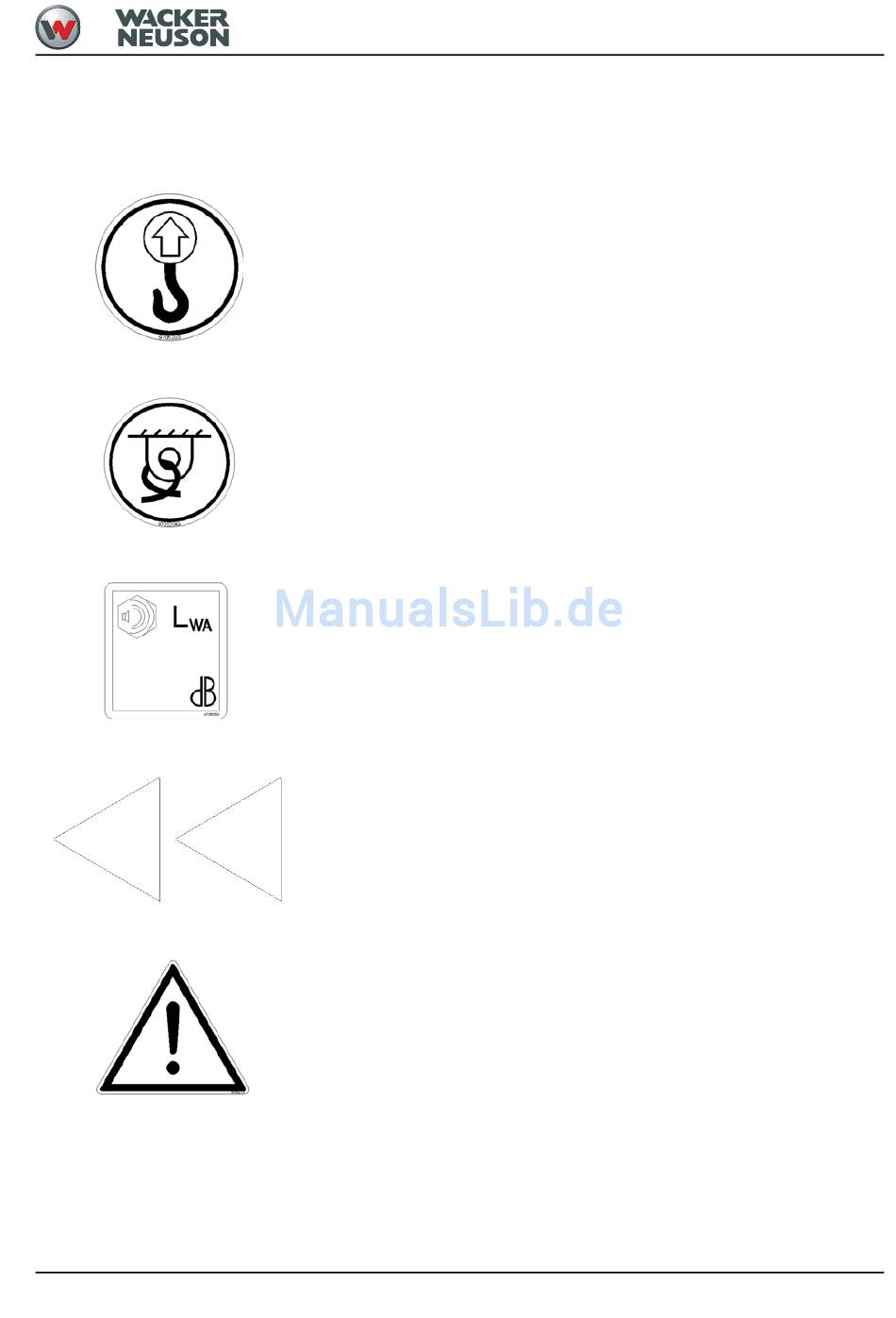

Abb. 8: Schild Halteösen
Abb. 9: Schild zur Verzurrung der Anschlagpunkte
93
Abb. 10: Schild zur Angabe der Geräuschemission
Abb. 11: Richtungsanzeiger
Abb. 12: Gefahrenschild
BA 28Z3 DE - Ausgabe 3.0 * 28Z3b110.fm
Nachfolgend sind nur die Schilder und Symbole aufgeführt, die weder erklärenden Text
beinhalten, noch in den nachfolgenden Kapiteln erläutert werden.
Bedeutung
An den Halteösen wird das Fahrzeug gehoben
– siehe Kapitel 3.29 Fahrzeug mit Kran verladen auf Seite 3-37
Angebracht
Am Planierschild links + rechts, am Armsystem links + rechts;
Bedeutung
Weist auf die Anschlagpunkte für die Verzurrung am Fahrzeug hin.
An den Anschlagpunkt wird das Fahrzeug bei Verladung und Transport verzurrt.
– siehe Kapitel Fahrzeug verzurren auf Seite 3-40
Angebracht
Am Planierschild links + rechts, am Unterwagen links + rechts;
Bedeutung
Angabe der Geräuschpegel, die von Fahrzeug erzeugt werden.
L = Schalleistungspegel
WA
weitere Angaben – siehe Kapitel 6.8
Angebracht
Neben der Kabinentüre
Bedeutung
Dieser Aufkleber zeigt die Vorwärts-Fahrtrichtung an.
Angebracht
Am Unterwagen links/rechts
Bedeutung
Allgemeiner Gefahrenhinweis
Dieses Symbol soll Personen, die sich in der Nähe des Fahrzeugs befinden, vor einer all-
gemeinen Gefahr warnen, die innerhalb des Gefahrenbereichs um das Fahrzeug herum
besteht.
Angebracht
Am Armsystem links/rechts
Geräuschmessung auf Seite 6-3
