Bedienung

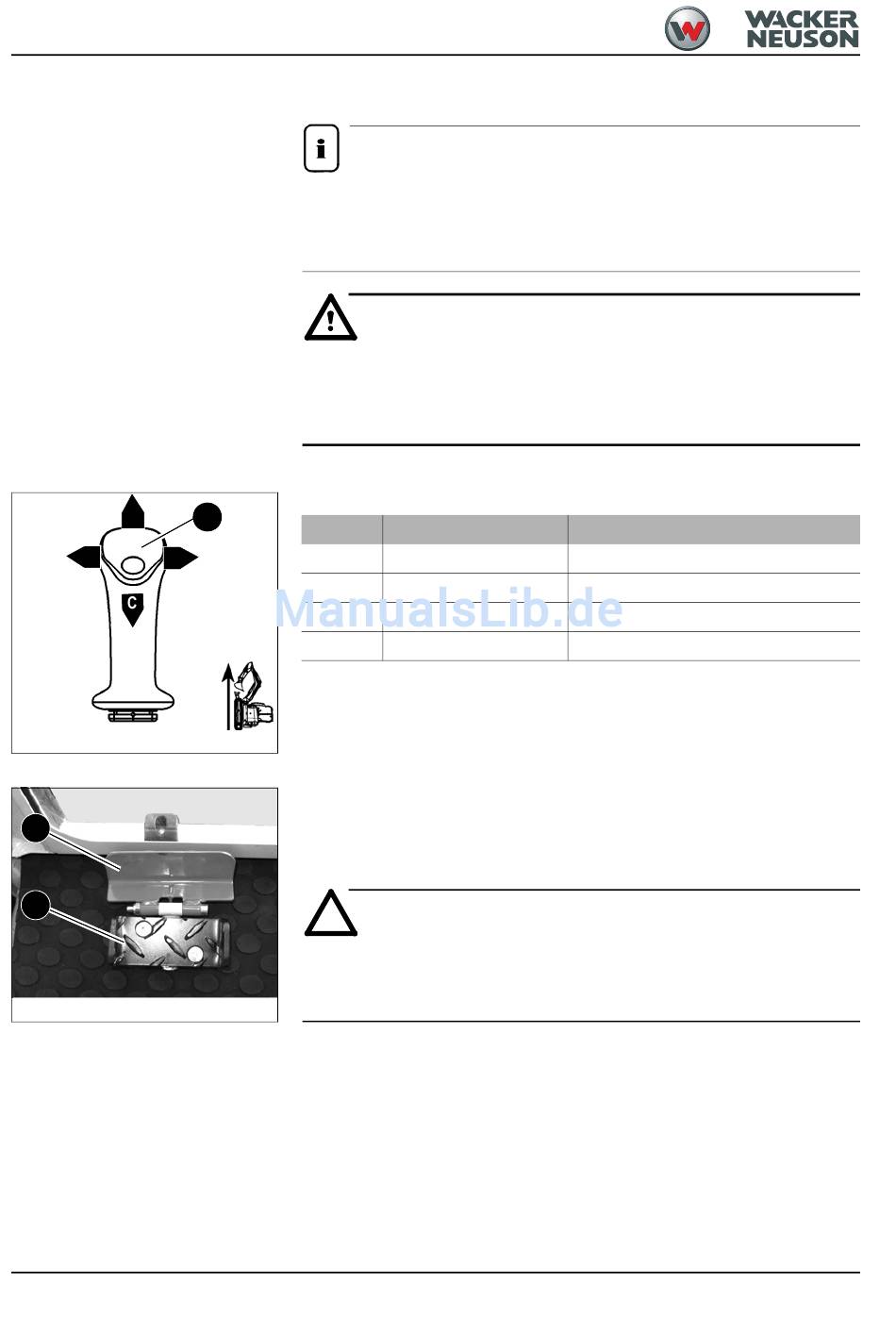

3.36 Übersicht – Steuerhebel bei 3.Steuerkreis (Option)

Linker Steuerhebel

A
D
B
Abb. 158: Linker Steuerhebel

Ausleger- Schwenkmechanik

2
1
Abb. 159: Ausleger- Schwenkmechanik
3-54
Hinweis!
Wird der Steuerhebel der Arbeitsausrüstungen schnell betätigt, bewegen sich die
Arbeitsausrüstungen dementsprechend schnell. Wird der Steuerhebel langsam
betätigt, so überträgt sich dies gleichermaßen auf die Bewegung der Arbeitsaus-
rüstungen.
2
Stellung
A
B
C
D
Ausleger nach links schwenken:
☞
Hammerpedal 1 nach links bewegen
Ausleger nach rechts schwenken:
☞
Hammerpedal 1 nach rechts bewegen
Gefahr!
Bei versehentlicher Betätigung der Steuerhebel besteht
Unfallgefahr!
☞
Immer dosierte Steuerbewegungen ausüben.
Hebel
☞
Nach vorne
☞
Nach rechts
☞
Nach hinten
☞
Nach links
Achtung!
Verletzungsgefahr durch unbeabsichtigtes Betätigen des Pedal.
☞
Um ein unbeabsichtigtes Betätigen des Pedal auszuschließen, Abdeckung
2 nach abgeschlossener Betätigung nach vorne klappen.
Funktion
➥
Löffelstiel fährt aus
➥
Oberwagen dreht rechts
➥
Löffelstiel fährt ein
➥
Oberwagen dreht links
BA 28Z3 DE - Ausgabe 3.0 * * 28Z3b340.fm
