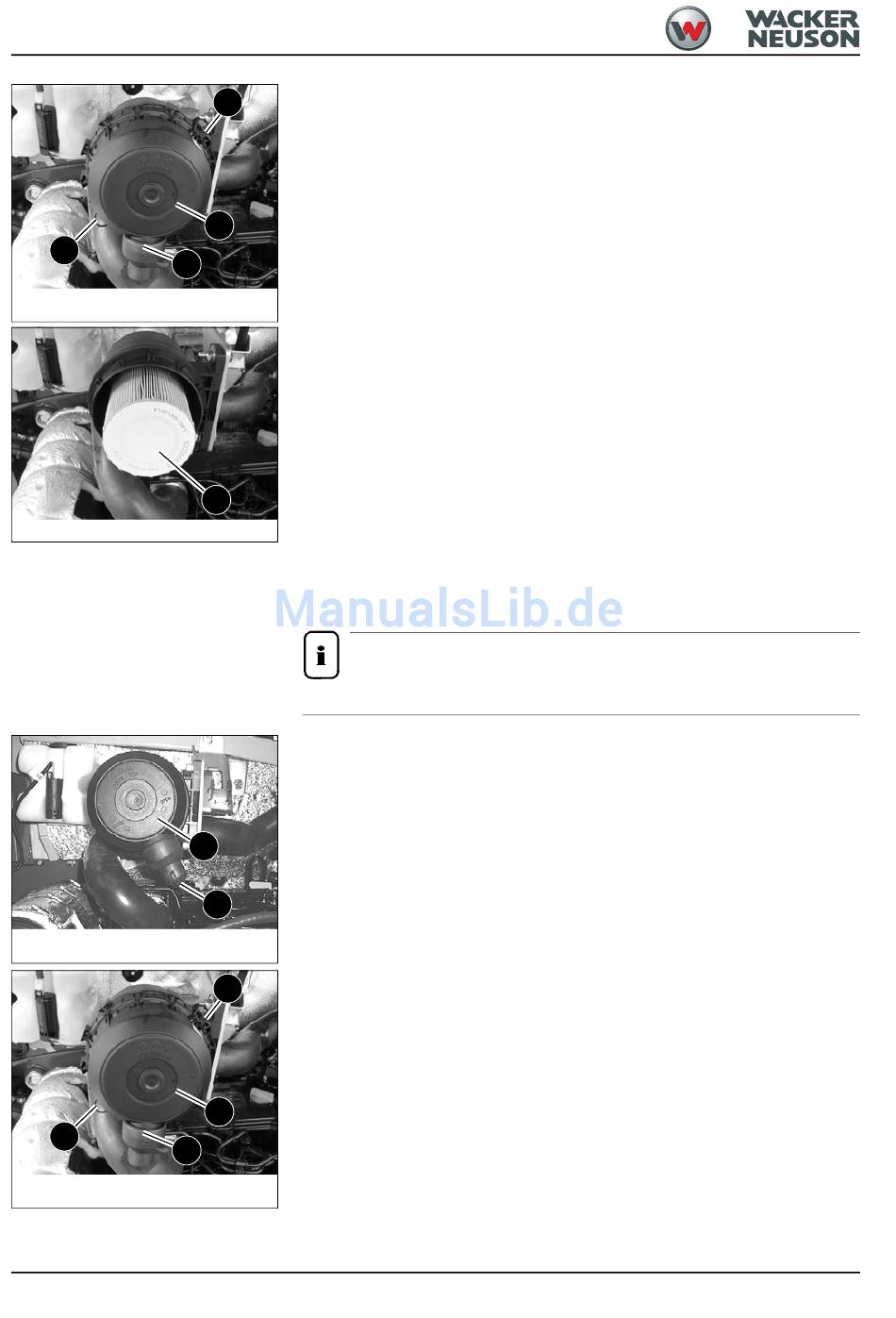

Wacker Neuson 28Z3 Betriebsanleitung Seite 140

Bedienung
D
G
Abb. 216: Demontage des Luftfilterelement (ab Seriennum-
mer AG03216)
Abb. 217: Demontage des Luftfilterelement
Abb. 218: Demontage des Luftfilterelement (bis Seriennum-
mer AG03215)
D
G
Abb. 219: Demontage des Luftfilterelement (ab Seriennum-
mer AG03216)
5-12
☞
Die Schnapphaken D am Gehäuseteil E öffnen (ab Seriennummer AG03216)
D
☞
Gehäuseunterteil E abnehmen
E
☞
Luftfilterelement B vorsichtig unter leichten Drehbewegungen abnehmen
☞
Sicherstellen dass alle Verunreinigungen (Staub) im Innenraum des Gehäuseoberteils
F und dem Gehäuseunterteil E, inklusive Staubaustrageventil G entfernt sind
☞
Reinigen der Teile mit einem sauberen fusselfreiem Tuch, keine Druckluft verwenden
☞
Luftfilterelement auf Beschädigung prüfen, es dürfen nur einwandfreie Filter installiert
werden
☞
Neues Luftfilterelement B auf Beschädigung prüfen und vorsichtig in das Gehäuseteil
einsetzen (es dürfen nur einwandfreie Luftfilterelemente installiert werden)
B
☞
Gehäuseteil E aufsetzen (auf richtigen Sitz achten)
☞
Gehäuseteil E nach rechts drehen (bis Seriennummer AG03215)
☞
Die Schnapphaken D am Gehäuseteil E schließen (ab Seriennummer AG03216)
☞
Verschmutzungsanzeige A an der Stirnseite mit dem Knopf rücksetzen
☞
Motorhaube schließen und versperren
Hinweis!
Beim Einbau darauf achten, dass das Staubaustrageventil G nach unten zeigt!
Beim Wechseln des Innenluftfilter C wie folgt vorgehen:
☞
Motor abstellen
☞
Steuerhebelträger hochklappen
☞
Zündschlüssel abziehen und mitnehmen
☞
Motor abkühlen lassen
E
☞
Motorhaube öffnen
☞
Luftfilter und Umgebung von Verschmutzung und Staub befreien
G
☞
Gehäuseunterteil E nach links drehen (bis Seriennummer AG03215)
☞
Die Schnapphaken D am Gehäuseteil E öffnen (ab Seriennummer AG03216)
D
☞
Gehäuseunterteil E abnehmen
E
BA 28Z3 DE - Ausgabe 3.0 * * 28Z3b520.fm
