Bedienung
3.27 Verstellung der Armlehne

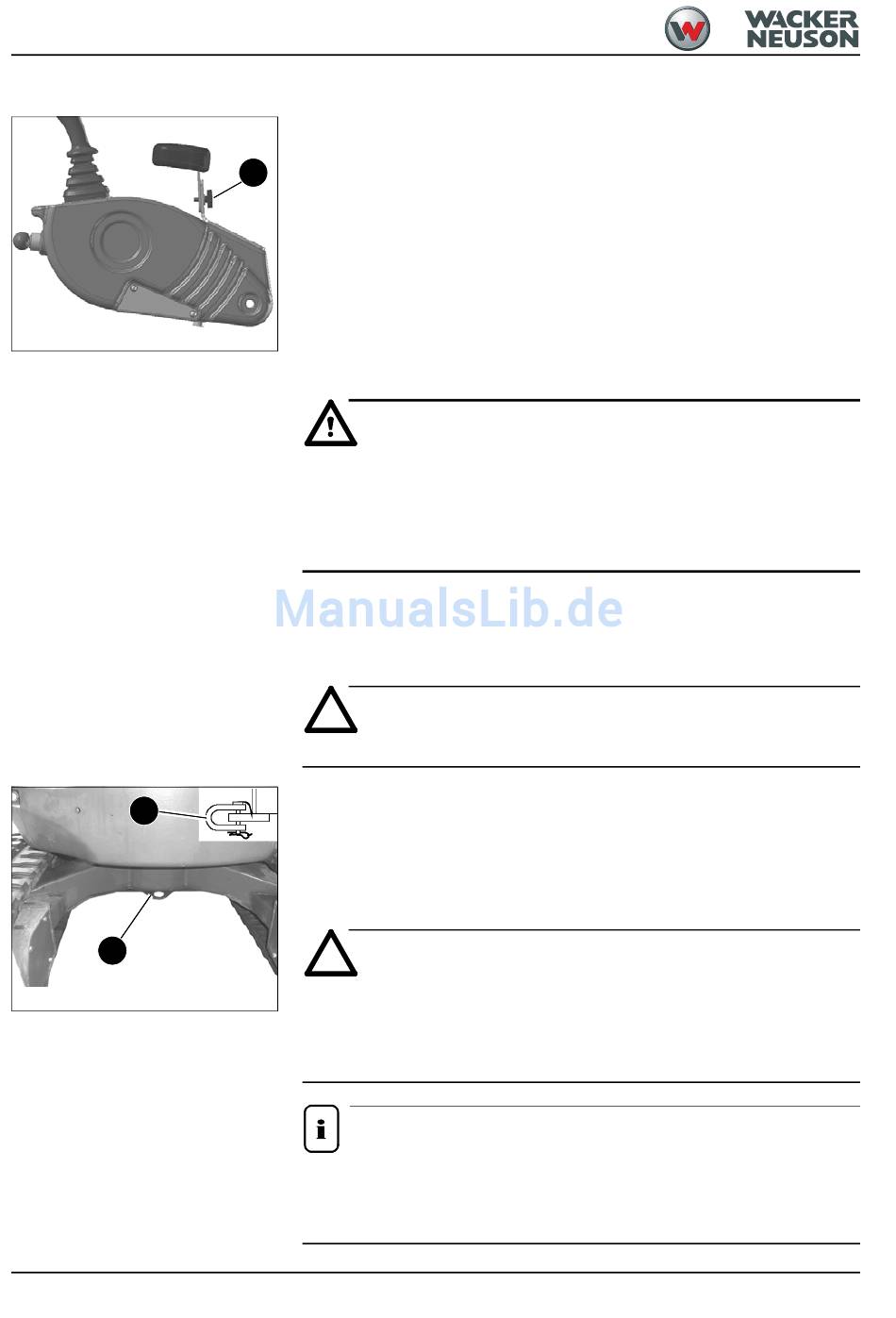

Abb. 125: Armlehne
3.28 Bergen des Fahrzeuges
B
A
Abb. 126: Bergungseinrichtung
3-36
Um die Armlehne zu verstellen wie folgt vorgehen:
☞
Die Rändelschraube A lockern
➥
A
Die Armlehne kann nach oben oder unten verstellt werden
☞
Die Rändelschraube A wieder festziehen
Gefahr!
Der Aufenthalt im Gefahrenbereich des Fahrzeuges ist verboten, es besteht:
☞
Sicherstellen dass sich niemand im Gefahrenbereich des Fahrzeuges auf-
hält.
• Sicherstellen, dass das Fahrzeug sicher geborgen werden kann.
• Als Zugfahrzeug muss ein Fahrzeug mit mindestens der gleichen Gewichtsklasse
verwendet werden.
• Zum Bergen vorgesehene Zuglasche A der Fahrzeug verwenden.
Achtung!
Maximal zulässige Lastaufnahme der Zuglasche 1750 daN (3934 ft lbs).
• Zuglasche nur zum Bergen verwenden.
• Schäkel B mit Schäkelbolzen und Sicherungsstift sichern.
• Ausreichend bemessene Schleppstange oder Seil an der Bergeeinrichtung montieren.
• Fahrzeug langsam ziehen.
• Fahrzeug nur soweit schleppen, bis die Bodenbeschaffenheiten ein selbstständiges
Fahren zulassen.
Achtung!
Ein defektes Fahrzeuges darf nicht abgeschleppt werden, da Schäden am
Fahrantrieb entstehen können.
☞
Das Fahrzeug muss mit einem Kran verladen werden
– siehe Kapitel 3.29
Hinweis!
• Die Herstellergarantie gilt nicht für Schäden oder Unfälle beim Bergen.
• Es ist verboten die Zuglasche A zum Ziehen eines anderer Fahrzeugs oder zum
Anhängen von anderen Geräten zu verwenden.
Unfallgefahr!
Fahrzeug mit Kran verladen auf Seite 3-37
