5 Bedienung

Steuerkreis Greifer (Option)

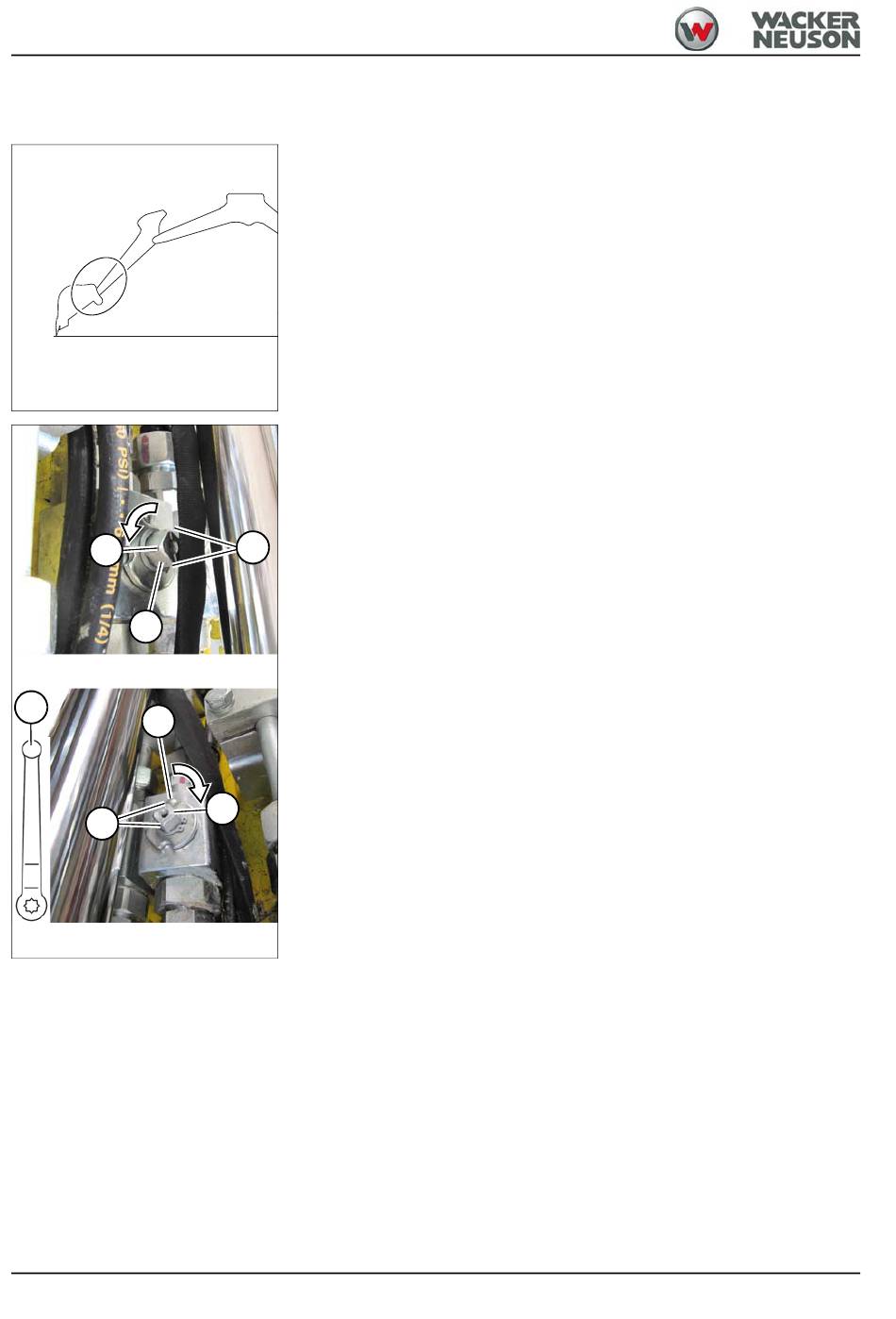

Abb. 282
1
A
Abb. 283 Rechte Seite Löffelstiel
B
A
C
Abb. 283 Linke Seite Löffelstiel
5-80
Die Umschaltung erfolgt an beiden Seiten des Löffelstiels.
Der Kugelhahn befindet sich am Ende des Löffelzylinders.
Armsystem mittig nach vorne ausrichten (siehe Abbildung).
Armsystem und Planierschild/Pratzen auf den Boden absenken.
Greiferbetrieb auswählen:
Kugelhahnventil A mit Hebel B links und rechts am Löffelstiel in Stellung 1
bringen. Die Kerbe C symbolisiert die Durchflussrichtung.
C
1
