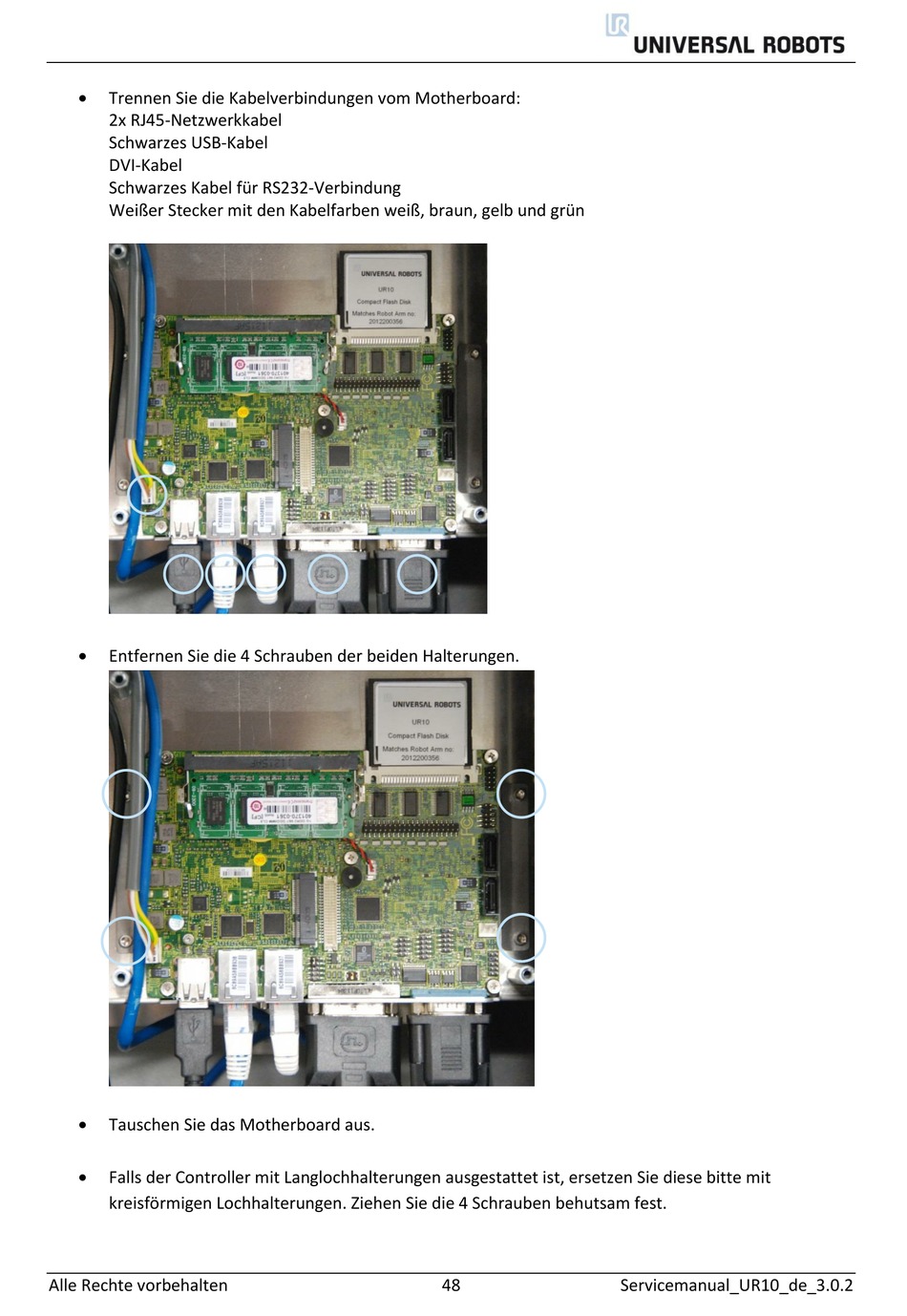

Trennen Sie die Kabelverbindungen vom Motherboard:
2x RJ45-Netzwerkkabel
Schwarzes USB-Kabel
DVI-Kabel
Schwarzes Kabel für RS232-Verbindung
Weißer Stecker mit den Kabelfarben weiß, braun, gelb und grün

Entfernen Sie die 4 Schrauben der beiden Halterungen.

Tauschen Sie das Motherboard aus.

Falls der Controller mit Langlochhalterungen ausgestattet ist, ersetzen Sie diese bitte mit
kreisförmigen Lochhalterungen. Ziehen Sie die 4 Schrauben behutsam fest.
