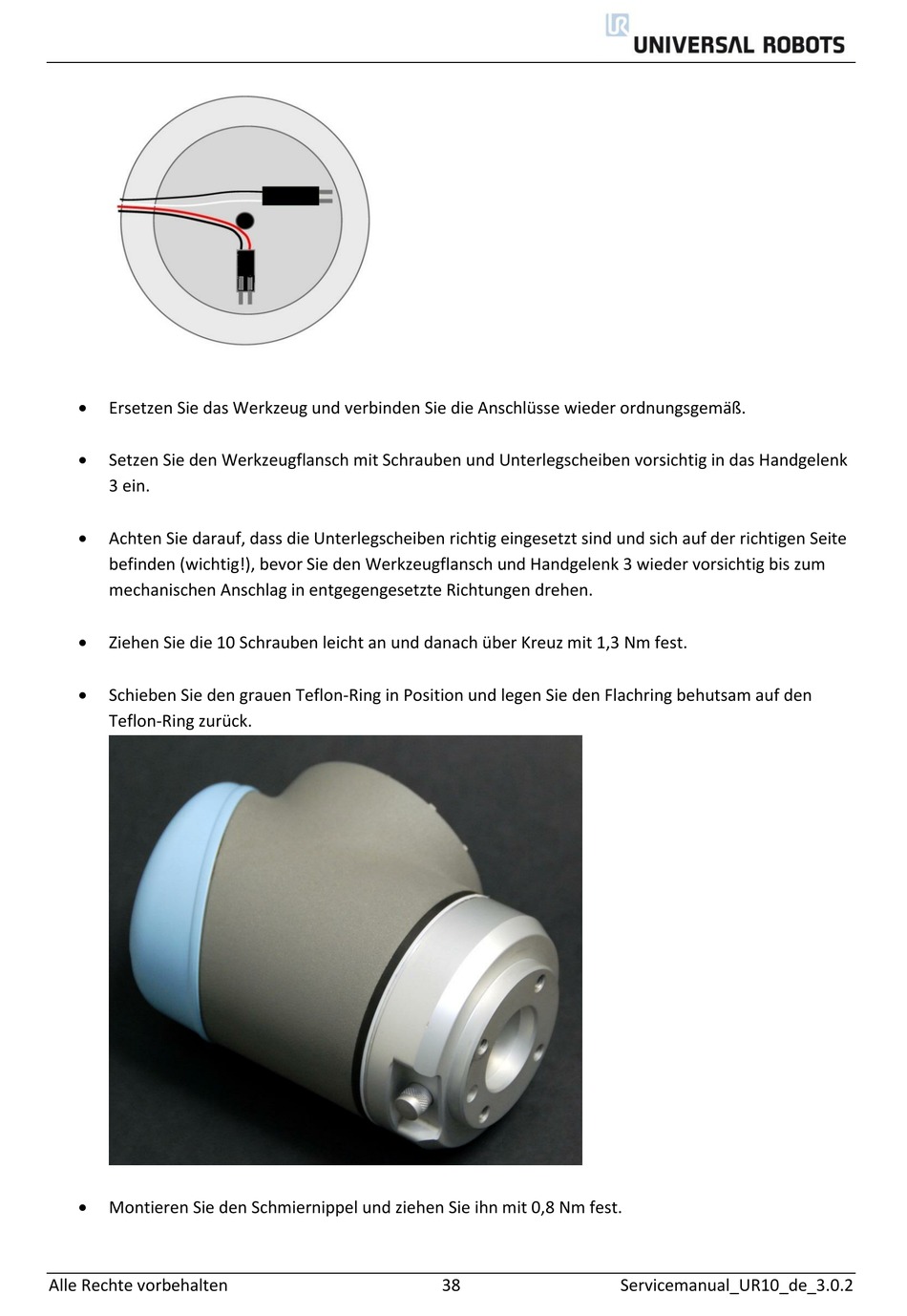

Ersetzen Sie das Werkzeug und verbinden Sie die Anschlüsse wieder ordnungsgemäß.

Setzen Sie den Werkzeugflansch mit Schrauben und Unterlegscheiben vorsichtig in das Handgelenk
3 ein.

Achten Sie darauf, dass die Unterlegscheiben richtig eingesetzt sind und sich auf der richtigen Seite
befinden (wichtig!), bevor Sie den Werkzeugflansch und Handgelenk 3 wieder vorsichtig bis zum
mechanischen Anschlag in entgegengesetzte Richtungen drehen.

Ziehen Sie die 10 Schrauben leicht an und danach über Kreuz mit 1,3 Nm fest.

Schieben Sie den grauen Teflon-Ring in Position und legen Sie den Flachring behutsam auf den
Teflon-Ring zurück.

Montieren Sie den Schmiernippel und ziehen Sie ihn mit 0,8 Nm fest.
