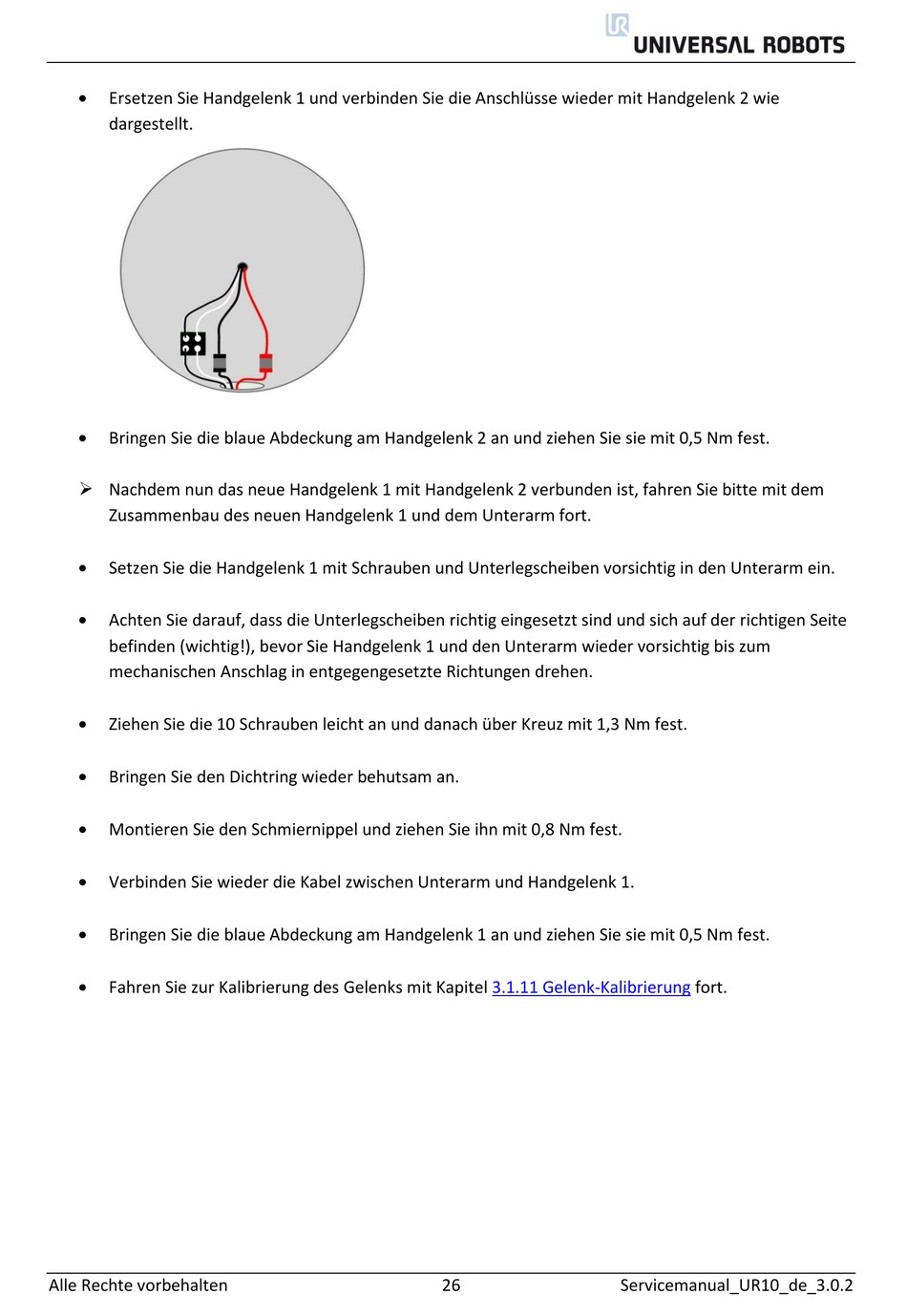

Ersetzen Sie Handgelenk 1 und verbinden Sie die Anschlüsse wieder mit Handgelenk 2 wie
dargestellt.

Bringen Sie die blaue Abdeckung am Handgelenk 2 an und ziehen Sie sie mit 0,5 Nm fest.
 Nachdem nun das neue Handgelenk 1 mit Handgelenk 2 verbunden ist, fahren Sie bitte mit dem
Zusammenbau des neuen Handgelenk 1 und dem Unterarm fort.

Setzen Sie die Handgelenk 1 mit Schrauben und Unterlegscheiben vorsichtig in den Unterarm ein.

Achten Sie darauf, dass die Unterlegscheiben richtig eingesetzt sind und sich auf der richtigen Seite
befinden (wichtig!), bevor Sie Handgelenk 1 und den Unterarm wieder vorsichtig bis zum
mechanischen Anschlag in entgegengesetzte Richtungen drehen.

Ziehen Sie die 10 Schrauben leicht an und danach über Kreuz mit 1,3 Nm fest.

Bringen Sie den Dichtring wieder behutsam an.

Montieren Sie den Schmiernippel und ziehen Sie ihn mit 0,8 Nm fest.

Verbinden Sie wieder die Kabel zwischen Unterarm und Handgelenk 1.

Bringen Sie die blaue Abdeckung am Handgelenk 1 an und ziehen Sie sie mit 0,5 Nm fest.

Fahren Sie zur Kalibrierung des Gelenks mit Kapitel
Alle Rechte vorbehalten
3.1.11 Gelenk-Kalibrierung
26
fort.
