Acu 201 (4,0 Bis 9,2 Kw) Und Acu 401 (5,5 Und 15,0 Kw) - BONFIGLIOLI Vectron ACTIVE CUBE Kurzanleitung

4.1.2

ACU 201 (4,0 bis 9,2 kW) und ACU 401 (5,5 und 15,0 kW)

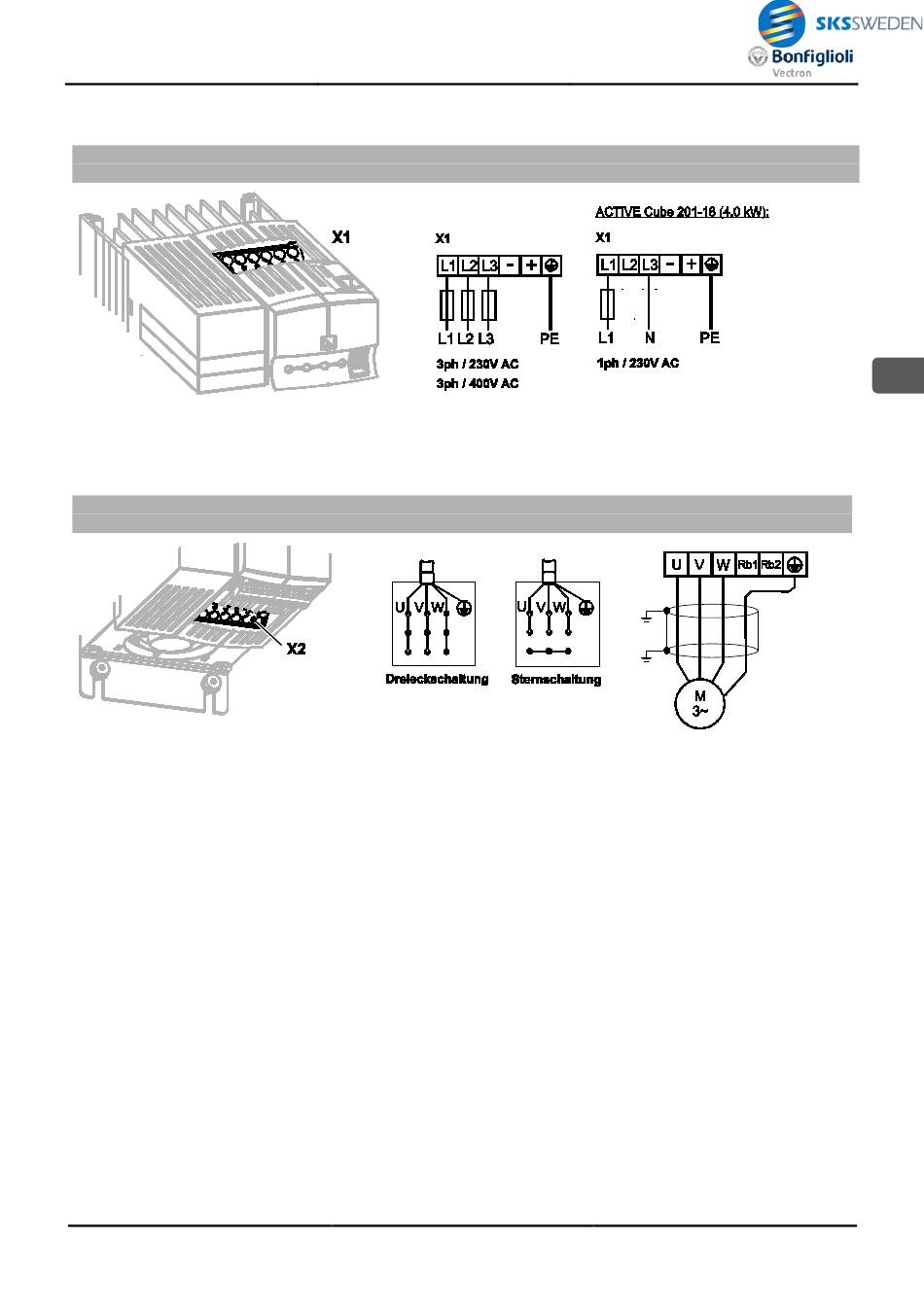

Netzanschluss
ACU 201 (4,0 bis 9,2 kW) und ACU 401 (5,5 und 15,0 kW)
D
ACU 201-18 (4,0 kW): ein- und dreiphasiger Anschluss möglich
ACU 201-19 (5,5 kW) und größer: dreiphasiger Anschluss möglich
Motoranschluss
ACU 201 (4,0 bis 9,2 kW) und ACU 401 (5,5 und 15,0 kW)
Verwenden Sie für den Anschluss des Schutzleiters der Netz- und Motorleitung die vorgesehenen Anschlussmög-
lichkeiten der Klemmen X1 und X2. Andere Anschlussmöglichkeiten für den Anschluss des Schutzleiters der Netz-
und Motorleitung sind nicht zulässig.
Zum Anschluss eines Bremswiderstandes die Klemmen R und R verwenden.
b1 b2
