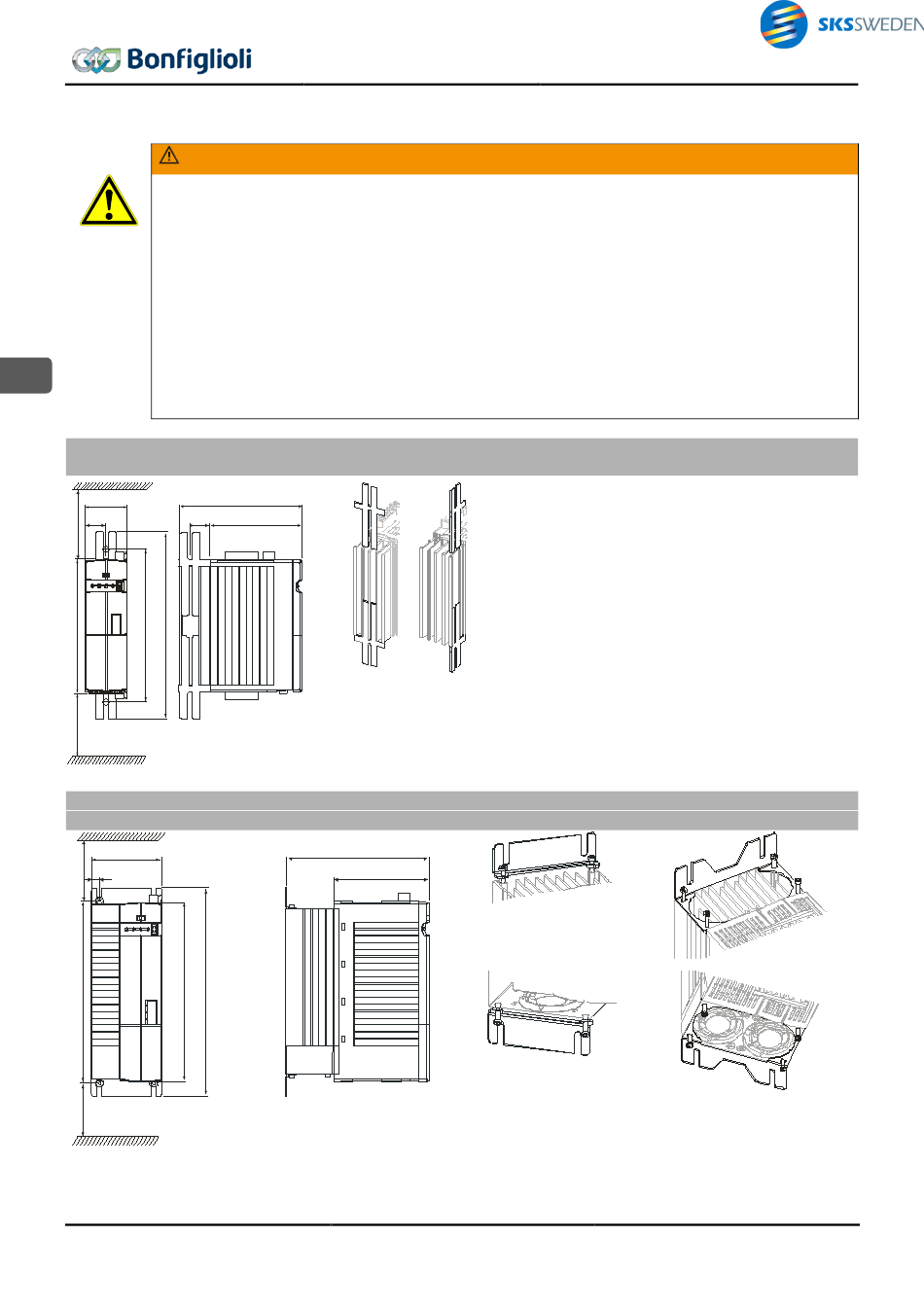

3 Mechanische Installation

WARNUNG
Bei der Montage die folgenden Installations- und Sicherheitshinweise sowie die Installations- und
•
Sicherheitshinweise in den mitgeltenden Unterlagen beachten.
• Die Geräte mit ausreichendem Freiraum montieren, so dass die Kühlluft ungehindert zirkuliert.
Verschmutzung durch Fette und Luftverschmutzung durch Staub, aggressive Gase etc. vermei-
den.
• Es dürfen keine Fremdkörper (z. B. Staub, Späne, Draht, Schrauben, Werkzeug) in den Frequen-
zumrichter gelangen.
Den Frequenzumrichter auf einer nicht entflammbaren Oberfläche montieren.
•
• Der Frequenzumrichter darf nur senkrecht montiert werden.
• Den Frequenzumrichter an eine metallische (nicht lackierte) Montagefläche schrauben.
Der Frequenzumrichter muss geerdet sein.
•
D
• Für einen Potentialausgleich den Frequenzumrichter, Schaltschränke, Motorgehäuse, Filter usw.
über kurze Leitungen mit einem gemeinsamen Erdungspunkt verbinden.
b
b1
x
a a1 a2
x
≥
x 100 mm
b
b1
x
a1 a
x
90
ACU 201 Baugrößen 1 und 2 (bis 3,0 kW)
ACU 401 Baugrößen 1 und 2 (bis 4,0 kW)
c
b1
c1
Befestigungswinkel mit dem Kühlkörper und der Montageplatte ver-
schrauben.
ACU 201 Baugröße 3 und 4 (4,0 bis 9,2 kW)
ACU 401 Baugröße 3 und 4 (5,5 bis 15,0 kW)
c
a2
≥
x 100 mm
c1
Befestigungswinkel oben
(Schrauben M4x20)
Befestigungswinkel unten
(Schrauben M4x60)
Befestigungswinkel mit dem Kühlkörper und der Monta-
geplatte verschrauben.
