Kurzinbetriebnahme

Diese Anleitung soll Sie bei der Installation und dem Betrieb des Umrichters unterstützen und
sicherstellen, dass der Antrieb und Motor einwandfrei arbeiten. Starten und Anhalten des
Motors sowie die Drehzahlsteuerung erfolgen über das Keypad. Sollte Ihre Anwendung eine
externe Steuerung bzw. eine spezielle Systemprogrammierung erfordern, finden Sie in der
SYNPLUS Betriebsanleitung, die Sie mit Ihrem Frequenzumrichter erhalten haben,
entsprechende Anweisungen.

Schritt 1 Vor dem Einschalten des Umrichters

Bitte lesen Sie die Kapitel Vorwort und Sicherheitsvorkehrungen (Seiten 0-1 bis 1-3) der
SYNPLUS Betriebsanleitung sorgfältig durch. Stellen Sie sicher, dass der Antrieb gemäß
den Anweisungen im Abschnitt SYNPLUS Umgebungsbedingungen und Installation auf
den Seiten 3-1 bis 3-15 installiert wurde. Wenn Ihnen Mängel auffallen, setzen Sie den
Antrieb nicht in Betrieb, bevor der Mangel von qualifiziertem Personal behoben wurde.
(Das Nichtbeachten dieser Bestimmung kann zu ernsthaften Verletzungen führen).
Prüfen Sie die Typenschilder des Umrichters und des Motors, um sicherzustellen,
dass die Leistungs- und Spannungsdaten übereinstimmen. (Stellen Sie sicher, dass
der maximale Motorstrom den Nennstrom des Umrichters nicht übersteigt)
Entfernen Sie die Klemmenabdeckung, um die Motor- und Netzanschlussklemmen
zugänglich zu machen.
a. Stellen Sie sicher, dass das Netzkabel an L1, L2, and L3 angeschlossen ist (Seite 3-12).
b. Stellen Sie sicher, dass die Motorleitung an T1, T2, und T3 angeschlossen ist (Seite 3-12).
(Bei falscher Motordrehrichtung sind zwei Phasen zu tauschen.)

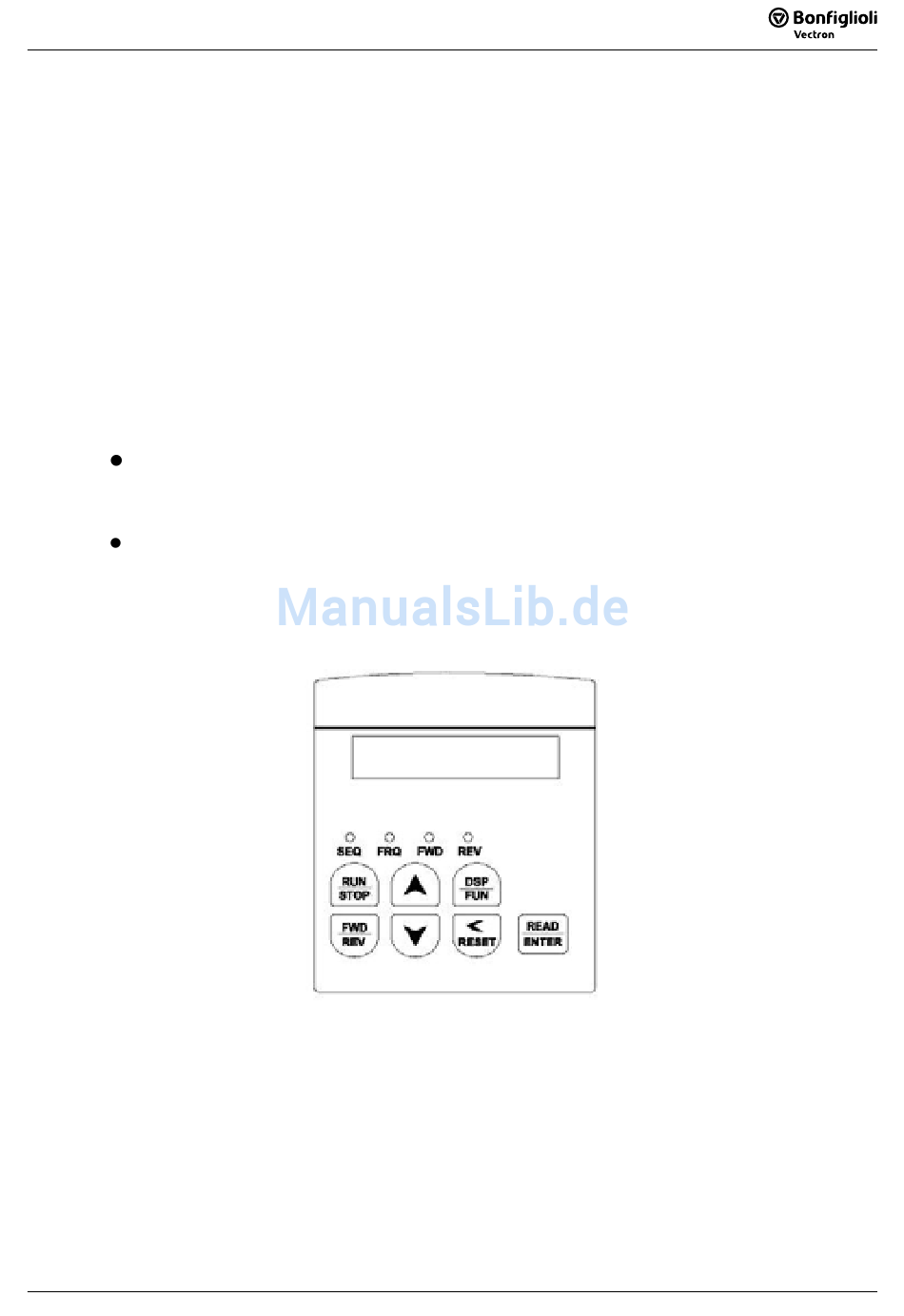

1. LED SEQ: Parameter 1_00 "Run Source / Ansteuerung" = 1/2/3: LED leuchtet.
2. LED FRQ: Parameter 1_06 "Frequency Source / Frequenzvorgabe"= 1/2/3/4:
LED leuchtet.
3. LED FWD: Drehrichtung Vorwärts, LED blinkt im Stillstand und leuchtet bei
Rechtslauf des Motors.
4. LED REV: Drehrichtung Rückwärts, LED blinkt im Stillstand und leuchtet bei
Linkslauf des Motors.
5. Relevant für LED Keypad KPLED-SPL: vier LEDs FUN; Hz/RPM; VOLT;
AMP zur Signalisierung, welcher Istwertparameter angezeigt wird.
