Referenz: Serieller Verwaltungsanschluss

Beim seriellen Verwaltungsanschluss (mit der Bezeichnung SERIAL MGT) handelt es
sich um einen RJ-45-Anschlus an der Rückseite des Systems. Über diesen Anschluss
wird standardmäßig die Verbindung zur Systemkonsole hergestellt.

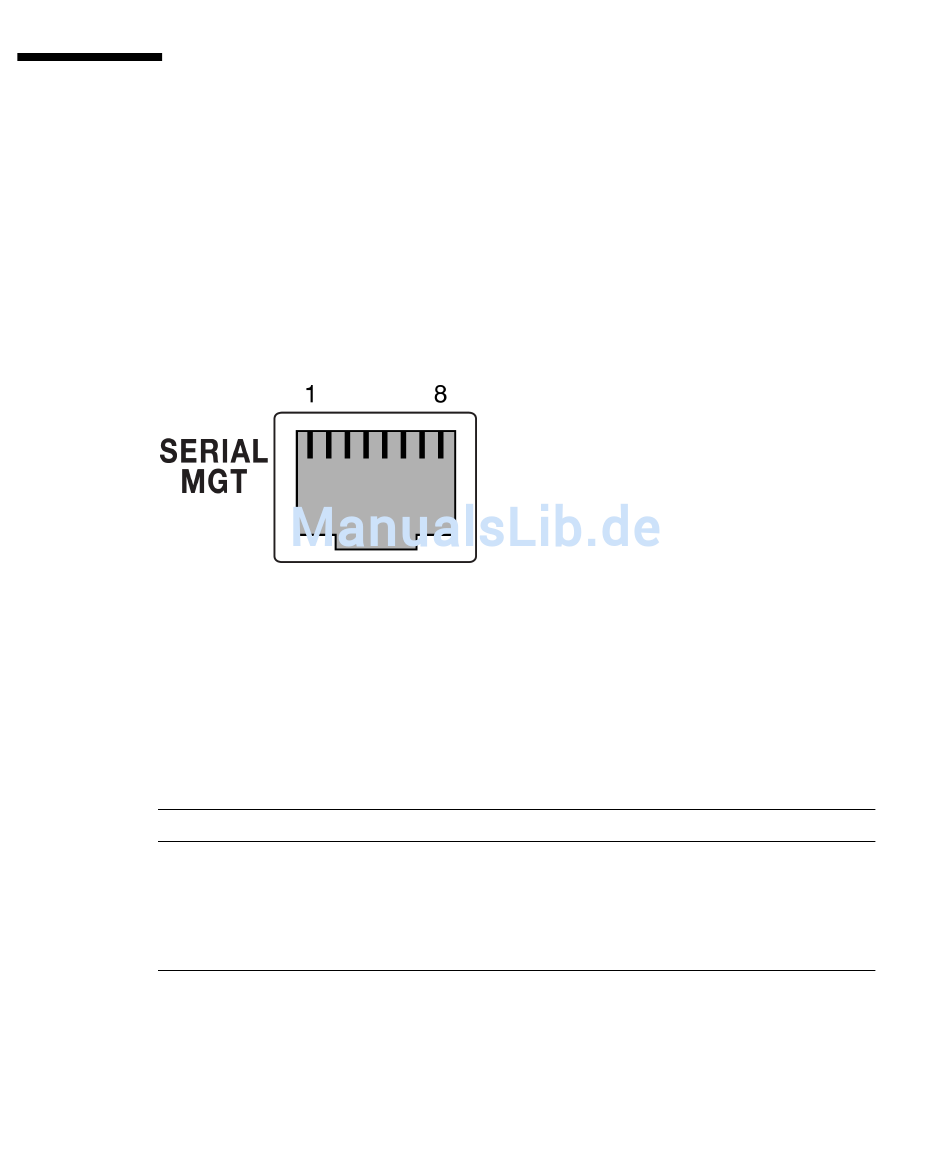

Schematische Darstellung des seriellen
Verwaltungsanschlusses
ABBILDUNG A-1

Signale des seriellen Verwaltungsanschlusses

In
TABELLE A-1
TABELLE A-1
Pin Signalbeschreibung
1 Request to Send (Anforderung zum Senden) 5
2 DTR (Terminal bereit)
3 TxD (Senden)
4 GND (Masse)
252 Sun Fire V445 Server Administrationshandbuch • Februar 2007

Schematische Darstellung des seriellen Verwaltungsanschlusses

sind die Signale des seriellen Verwaltungsanschlusses aufgeführt.
Signale des seriellen Verwaltungsanschlusses
Pin Signalbeschreibung
GND (Masse)
6 RxD (Empfangen)
7 Data Set Ready (Betriebsbereitschaft)
8 Clear to Send (Sendebereit)
