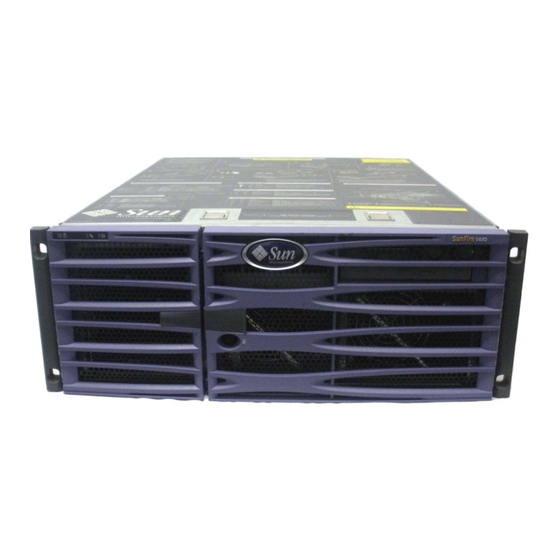

- Seite 1 Sun Fire V440 Server ™ Installationshandbuch Sun Microsystems, Inc. 4150 Network Circle Santa Clara, CA 95054, U.S.A. 650-960-1300 Bestellnummer: 817-2802-10 Juli 2003, Version A Bitte senden Sie Ihre Anmerkungen zu diesem Dokument an: http://www.sun.com/hwdocs/feedback...
- Seite 2 Copyright 2003 Sun Microsystems, Inc., 4150 Network Circle, Santa Clara, Kalifornien 95054, USA. Alle Rechte vorbehalten. Sun Microsystems, Inc. hat die geistigen Eigentumsrechte für die Technik des Produkts, das in diesem Dokument beschrieben ist. Insbesondere und ohne Einschränkung können die geistigen Eigentumsrechte ein oder mehrere der US-Patente umfassen, die unter http://www.sun.com/patents aufgelistet sind, sowie ein oder mehrere zusätzliche Patente bzw.
-
Seite 3: Inhaltsverzeichnis
Übertragen der Online-Dokumentation 3 Planen der Installation 3 Nächste Schritte 4 Einbau eines Sun Fire V440 Servers in einen 4-Stützen Schrank 5 Checkliste der Aufgaben bei 4-Stützen-Rackeinbau 6 Übersicht der für den 4-Stützen-Rackeinbau benötigten Teile 7 Für den Rackeinbau benötigtes Werkzeug 8 Anbringen der Innenschienen am Servergehäuse 9... - Seite 4 Befestigen der Kabel an der Kabelführung 24 Installieren optionaler Komponenten 26 Anschließen der Kabel 27 Anschließen der Netzkabel an den Server 28 Anschließen von Twisted-Pair-Ethernet-Kabeln 30 Verschließen des Schranks 32 Nächste Schritte 32 Setup und Einschalten 33 Einrichten eines Systemkonsolengeräts 33 Anschließen des Servers an einen Terminalserver 34 ▼...
-
Seite 5: Vorwort
Informationen zur Planung und Installation und führt die Dokumentation auf, die auf der Dokumentations-CD für den Sun Fire V440 Server zur Verfügung steht. In Kapitel 2 finden Sie Anweisungen für den Einbau des Sun Fire V440 Servers in einen 4-Stützen-Schrank, für die Installation der Kabelführung sowie für die Verlegung der Kabel in der Kabelführung. -
Seite 6: Verwenden Von Unix-Befehlen
Verwenden von UNIX-Befehlen Dieses Dokument enthält unter Umständen keine Informationen zu grundlegenden ® UNIX -Befehlen und -Verfahren (z. B. das Herunterfahren oder Starten des Systems und das Konfigurieren von Geräten). Weiterführende Informationen finden Sie in den folgenden Dokumenten: Solaris Handbook for Sun Peripherals ■... -
Seite 7: Systemeingabeaufforderungen
Verkabelung und Cabling and Power-On Einschalten Verwaltung Sun Fire V440 Server 817-2811 Administrationshandbuch Ein- und Ausbau von Sun Fire V440 Server Parts Installation 816-7729 Komponenten and Removal Guide Fehlersuche Sun Fire 440 Server Handbuch zur 817-2865 und -behebung Fehlersuche und -Behebung Systemcontroller für Sun... -
Seite 8: Zugriff Auf Die Sun-Dokumentation
Hinweis: Wichtige Informationen zur Sicherheit, zur Einhaltung von Richtlinien und zur Konformität im Hinblick auf den Sun Fire V440 Server finden Sie im Sun Fire V440 Server Safety and Compliance Guide, Bestellnummer 816-7731, auf der Dokumentations-CD oder online unter der oben genannten Adresse. -
Seite 9: Vorbereiten Der Installation
K A P I T E L Vorbereiten der Installation Dieses Kapitel enthält eine Beschreibung der Komponenten des Sun Fire V440 Servers, eine Liste der Dokumente auf der Dokumentations-CD sowie eine Reihe von Fragen, die der Systemverwalter beantworten muss, bevor er die Serversoftware installiert. -
Seite 10: Überprüfen Aller Komponenten
Überprüfen aller Komponenten ● Überprüfen Sie, ob Sie alle Systemkomponenten erhalten haben. Auf der nachstehenden Abbildung sind die meisten Teile, die im Lieferumfang des Systems enthalten sind, dargestellt. (Nicht abgebildet ist der RJ-45/DB-9- Adapter, der ebenfalls mit dem System geliefert wird.) Ship Kit-Verpackung Dokumentations-CD Ship Kit... -
Seite 11: Übertragen Der Online-Dokumentation
Sun Fire V440 Server Safety and Compliance Guide ■ Planen der Installation Der Sun Fire V440 Server ist ein Mehrzweckserver. Wie Sie den Server im Einzelnen einrichten, hängt davon ab, welche Aufgaben er erfüllen soll. Die nachfolgenden Installationsschritte sind so allgemein wie möglich gehalten, um der Vielzahl der Verwendungsmöglichkeiten des Servers Rechnung zu tragen. -
Seite 12: Nächste Schritte
Hinweis: Vergewissern Sie sich, dass Sie eine unterstützte Version der Betriebsumgebung Solaris verwenden. Weitere Informationen finden Sie in den Sun Fire V440 Server Produkthinweisen. Nächste Schritte Installieren Sie den Server gemäß den Anweisungen in Kapitel 2 in einen Schrank. Sun Fire™ V440 Server Installationshandbuch • Juli 2003... -
Seite 13: Einbau Eines Sun Fire V440 Servers In Einen 4-Stützen Schrank
Einbau eines Sun Fire V440 Servers in einen 4-Stützen Schrank In diesem Kapitel erfahren Sie, wie Sie einen Sun Fire V440 Server in ein 4-Stützen-Sun™ StorEdge-Erweiterungsgehäuse oder ein anderes EIA (Electronic Industries Association)- kompatibles Rack mit einer Größe von 19 Zoll (48,26 cm) einbauen. Die Anweisungen für den Einbau eines Sun Fire V440 Servers in ein 2-Stützen-Rack finden Sie auf... -
Seite 14: Checkliste Der Aufgaben Bei 4-Stützen-Rackeinbau
„Befestigen der Kabel an der Kabelführung“ auf Seite 24 ■ „Installieren optionaler Komponenten“ auf Seite 26 ■ „Anschließen der Kabel“ auf Seite 27 ■ „Anschließen der Netzkabel an den Server“ auf Seite 28 ■ „Anschließen von Twisted-Pair-Ethernet-Kabeln“ auf Seite 30 ■... -
Seite 15: Übersicht Der Für Den 4-Stützen-Rackeinbau Benötigten Teile
Übersicht der für den 4-Stützen- Rackeinbau benötigten Teile Sie benötigen für jeden Sun Fire V440 Server, den Sie in einen Schrank einbauen wollen, jeweils ein Kit für 4-Stützen-Rackeinbau. Das 4-Stützen-Rackeinbau-Kit ist im Lieferumfang des Servers enthalten. Sie benötigen außerdem dieses Dokumentund die Rackeinbau-Schablone aus dem Ship Kit. -
Seite 16: Für Den Rackeinbau Benötigtes Werkzeug
Die Plastikbeutel mit Kleinteilen enthalten die Schrauben und Muttern, die unten in tatsächlicher Größe abgebildet sind. 10-32 8-32 8-32 10-32 Nicht für den Rackeinbau verwendete Schrauben sind Ersatzschrauben. Hinweis: Stabmuttern sind in gewindelosen Schränken erforderlich (jedoch nicht im Lieferumfang enthalten). Weitere Informationen finden Sie in den mit dem Schrank gelieferten Anweisungen. -
Seite 17: Anbringen Der Innenschienen Am Servergehäuse
Legen Sie die Schiene so an, dass sie mit der Vorderseite des Servers abschließt. Richten Sie die zweite Bohrung auf der Innenschiene mit der ersten Bohrung am Gehäuse aus. Kapitel 2 Einbau eines Sun Fire V440 Servers in einen 4-Stützen Schrank... -
Seite 18: Vorbereitungen Am Schrank
Vorbereitungen am Schrank 1. Öffnen und entfernen Sie die vorderen und hinteren Türen des Schranks (sofern vorhanden). Siehe dazu die mit dem Schrank gelieferten Anweisungen. 2. Stabilisieren Sie den Schrank, indem Sie die Stabilisierungsständer ausklappen oder den Schrank fest am Boden verschrauben. Weitere Informationen finden Sie in den mit dem Schrank gelieferten Anweisungen sowie unter „Anforderungen an einen 4-Stützen-Schrank“... -
Seite 19: Ermitteln Der Montagebohrungen
Die eine Seite der Rackeinbau-Schablone ist für den 4-Stützen-Rackeinbau, die andere Seite für den 2-Stützen-Rackeinbau bestimmt. Anweisungen für den 2-Stützen-Rackeinbau finden Sie im Sun Fire V440 Server Handbuch für 2-Stützen-Rackeinbau auf Ihrer Dokumentations-CD. Die 4-Stützen-Montagebohrungen auf der Rackeinbau-Schablone dienen zur Befestigung der Montagewinkel der Ausziehschienen an der vertikalen Rackstrebe. - Seite 20 Befolgen Sie bei der Verwendung der Rackeinbau-Schablone diese Schritte: a. Legen Sie die Rackeinbau-Schablone auf die rechte vordere vertikale Rackstrebe, und schieben Sie den unteren Rand der Schablone an die Stelle der Rackstrebe, an der sich die Unterkante des Servers befinden soll. Öffnung für die Sicherungsschraube Montagebohrungen...
-
Seite 21: Installieren Der Ausziehschienen
Sie die Muttern entfernen und die Winkel neu positionieren, um den korrekten Abstand zu erhalten. Ziehen Sie die Sicherungsmutternleicht an. Ziehen Sie die Sicherungsmuttern nicht ■ fest, bevor Sie die Ausziehschienen an den Rackstreben befestigt haben. Sicherungsmutter Kapitel 2 Einbau eines Sun Fire V440 Servers in einen 4-Stützen Schrank... - Seite 22 3. Lassen Sie sich von einer zweiten Person helfen, und halten Sie jede Ausziehschiene so an die Innenseite des Schranks, dass der vordere (kurze) Montagewinkel zur Vorderseite des Racks weist. a. Verwenden Sie die in Schritt 1 markierten Bohrungen. b. Vergewissern Sie sich, dass die Ausziehschiene vorne und hinten auf gleicher Höhe ist.
- Seite 23 6. Wenn das Rack tiefer als 69,21 cm ist, befestigen Sie an den hinteren Montagewinkeln jeweils eine 8-32er Kreuzschlitzschraube und eine 8-32er Sicherungsmutter. Ziehen Sie die Sicherungsmuttern fest. 7. Vergewissern Sie sich, dass die Ausziehschienen vollständig in den Schrank eingeschoben sind. Kapitel 2 Einbau eines Sun Fire V440 Servers in einen 4-Stützen Schrank...
-
Seite 24: Einbau Des Servers In Den Schrank
Einbau des Servers in den Schrank Achtung: Bevor Sie den Server in den Schrank ein- oder aus dem Schrank ausbauen, muss der Schrank stabilisiert sein, so dass er sich nicht bewegen oder nach vorne kippen kann. Informationen zum Stabilisieren des Schranks finden Sie in der mit dem Schrank gelieferten Dokumentation. - Seite 25 3. Halten Sie den Server gerade, und schieben Sie ihn so weit in den Schrank hinein, wie die Innenschienen dies zulassen.. Tipp: Schieben Sie den Server langsam und vorsichtig hinein bzw. heraus, um sicherzustellen, dass die Ausziehschienen korrekt funktionieren und nicht blockieren. Kapitel 2 Einbau eines Sun Fire V440 Servers in einen 4-Stützen Schrank...
- Seite 26 4. Drücken Sie auf den Flachfederverschluss auf den Innenschienen, um den Server ganz in den Schrank zu schieben. 5. Ziehen Sie die Schrauben fest, die die hinteren Winkel mit den hinteren Streben verbinden. Sun Fire™ V440 Server Installationshandbuch • Juli 2003...
-
Seite 27: Nächste Schritte
10-32er Schrauben, um die Winkel am Rack zu montieren. Nächste Schritte Als nächstes folgen die Installation der Kabelführung sowie der Anschluss der Netzkabel und des Ethernet (RJ-45)-Kabels. Kapitel 2 Einbau eines Sun Fire V440 Servers in einen 4-Stützen Schrank... -
Seite 28: Installieren Der Kabelführung
Installieren der Kabelführung In dieser Anleitung wird beschrieben, wie Sie die Kabelführung an einem Server anbringen, der bereits in einen Schrank eingebaut ist. Zur Installation der Kabelführung und für den Anschluss der Kabel benötigen Sie die folgenden Komponenten aus dem Ship Kit und dem Rackeinbau-Kit: Kabelführung ■... - Seite 29 Öffnungen des Zylinders auszurichten. Es kann auch notwendig sein, die Klettverschlüsse auf der Kabelführung zu lösen, um das Einschieben in das Rack zu erleichtern. Zylinder der Innenschiene Winkel Speed-Pin Innen- schiene Kabelführung Kapitel 2 Einbau eines Sun Fire V440 Servers in einen 4-Stützen Schrank...
- Seite 30 d. Suchen Sie den Speed-Pin am Ende der Kabelführung. Der Speed-Pin verbindet die Kabelführung mit der Innenschiene. e. Stecken Sie den Speed-Pin durch die ausgerichteten Öffnungen von Winkel und Zylinder, und drücken Sie kräftig. Speed-Pin Sun Fire™ V440 Server Installationshandbuch • Juli 2003...
- Seite 31 Suchen Sie den Speed-Pin am Ende der Kabelführung. Der Speed-Pin verbindet die Kabelführung mit der Ausziehschiene. f. Stecken Sie den Speed-Pin durch die ausgerichteten Öffnungen von Winkel und Zylinder, und drücken Sie kräftig. Kapitel 2 Einbau eines Sun Fire V440 Servers in einen 4-Stützen Schrank...
-
Seite 32: Befestigen Der Kabel An Der Kabelführung
Befestigen der Kabel an der Kabelführung Nachfolgend erfahren Sie, wie Sie die Netzkabel und das Ethernet-Kabel an der Kabelführung befestigen. Unter Umständen benötigen Sie für Ihren Server weitere Kabel. 1. Installieren Sie die Kabelführung am Server. Siehe „Installieren der Kabelführung“ auf Seite 20. 2. - Seite 33 Kabel zusammenfassen und in die andere ovale Aussparung einführen. Hinweis: Führen Sie die Kabel nicht in die runden Aussparungen ein. Diese Aussparungen dienen als Zugangsöffnungen für Arbeiten an den Kabeln. Ovale Aussparungen Kapitel 2 Einbau eines Sun Fire V440 Servers in einen 4-Stützen Schrank...
-
Seite 34: Installieren Optionaler Komponenten
Installieren Sie alle optionalen Komponenten, die Sie zusammen mit Ihrem System erhalten haben. Wenn Sie Zusatzgeräte bestellt haben, die nicht werkseitig vorinstalliert wurden, finden Sie im Sun Fire V440 Server Parts Installation and Removal Guide die entsprechenden Anleitungen zur Installation. Hinweis: Alle internen Komponenten mit Ausnahme von Festplattenlaufwerken dürfen nur von einem qualifizierten Servicetechniker eingebaut werden. -
Seite 35: Anschließen Der Kabel
Anschließen der Kabel Die folgende Abbildung zeigt die Rückseite des Sun Fire V440 Servers mit den Netz- und I/O-Anschlüssen. Anschluss Information Netzanschlüsse Die Netzkabel werden mit jedem Netzanschluss verbunden. Schließen Sie das Kabel jetzt aber noch nicht an den Netzanschluss an. -
Seite 36: Anschließen Der Netzkabel An Den Server
Anschließen der Netzkabel an den Server 1. Entriegeln und öffnen Sie die rechte Tür des Systems. 2. Stecken Sie den Systemschlüssel in den Systemsteuerungsschalter. Beachten Sie, dass Sie zwei Systemschlüssel unterschiedlicher Größe besitzen. Der kleinere Schlüssel ermöglicht es Ihnen, die Systemtür zu schließen, während sich der Schlüssel im Systemsteuerungsschalter befindet. - Seite 37 Schließen Sie die Kabel jetzt aber noch nicht an die Netzanschlüsse an. Sie verbinden die Kabel zu einem späteren Zeitpunkt mit den Netzanschlüssen, nachdem Sie ein Systemkonsolengerät eingerichtet haben. Kapitel 2 Einbau eines Sun Fire V440 Servers in einen 4-Stützen Schrank...
-
Seite 38: Anschließen Von Twisted-Pair-Ethernet-Kabeln
Hinweis: Der Server stellt auch einen TPE-Anschluss auf der Sun Advanced Lights Out Manager (ALOM)-Systemcontroller-Karte zur Verfügung. Mit diesem Anschluss greifen Sie über ein Netzwerk auf ALOM-Funktionen zu. Siehe das Sun Fire V440 Server Administrationshandbuch. Sun Fire™ V440 Server Installationshandbuch • Juli 2003... - Seite 39 33MHz 33MHz SERIAL 10/100/1000 Hinweis: Da der Sun Fire V440 Server über zwei RJ-45-Anschlüsse verfügt, sollten Sie, um einer späteren Verwechslung vorzubeugen, jedes Kabel an seinen beiden Enden markieren, damit Sie wissen, welches Kabel mit welchem Anschluss verbunden ist. 3. Stecken Sie das Kabel in den RJ-45-Anschluss, um das System in Ihr Ethernet- Netzwerk einzubinden.
-
Seite 40: Verschließen Des Schranks
Verschließen des Schranks Weitere Informationen zu den folgenden Schritten finden Sie in den mit dem Schrank gelieferten Anweisungen. 1. Bringen Sie die Seitenverkleidungen (sofern vorhanden) wieder an. 2. Bringen Sie die Türen vorne und hinten (sofern vorhanden) wieder an. Nächste Schritte Als nächstes müssen Sie ein Systemkonsolengerät einrichten, den Server einschalten und die Solaris-Betriebsumgebung installieren. -
Seite 41: Setup Und Einschalten
K A P I T E L Setup und Einschalten In diesem Kapitel erfahren Sie, wie Sie ein Systemkonsolengerät einrichten und den Server einschalten. Darüber hinaus enthält das Kapitel Anweisungen zur Installation der Betriebsumgebung Solaris. Stellen Sie sicher, dass der Server in einen Schrank eingebaut ist und, falls es sich um einen 4-Stützen-Schrank handelt, dass die Kabel in der Kabelführung verlegt sind (siehe Kapitel 2), bevor Sie mit den Anweisungen in diesem Kapitel fortfahren. -
Seite 42: Anschließen Des Servers An Einen Terminalserver
AS2511-RJ geliefert wird. Wenn Sie einen Terminalserver eines anderen Herstellers verwenden, müssen Sie überprüfen, ob die Kontaktbelegungen der seriellen Anschlüsse des Sun Fire V440 Servers mit dem Terminalserver, den Sie einsetzen möchten, übereinstimmen. Wenn die Kontaktbelegungen für die seriellen Anschlüsse des Servers den Belegungen für die RJ-45-Anschlüsse entsprechen, stehen Ihnen zwei... - Seite 43 Belegungen für die RJ-45-Anschlüsse des Terminalservers übereinstimmen, müssen Sie ein Crossover-Kabel einsetzen, das jeden Kontakt des seriellen Verwaltungsanschlusses des Sun Fire V440 Servers mit dem entsprechenden Kontakt des seriellen Anschlusses des Terminalservers verbindet. zeigt die Kreuzungen, die mit dem Kabel durchgeführt werden müssen.
-
Seite 44: So Greifen Sie Über Einen Terminalserver Auf Die Systemkonsole Zu
1. Eröffnen Sie eine Terminalsitzung auf dem Anschlussgerät, und geben Sie den folgenden Befehl ein: % telnet IP-Adresse-des-Terminalservers Port-Nummer Für einen Sun Fire V440 Server, der an Port 10000 eines Terminalservers angeschlossen ist, dessen IP-Adresse 192.20.30.10 lautet, würden Sie beispielsweise eingeben: % telnet 192.20.30.10 10000 Hinweis: Jetzt erhalten Sie alle Systeminformationen über den ALOM-Systemcontroller... -
Seite 45: Zugriff Auf Die Systemkonsole Über Eine Tip-Verbindung
Zugriff auf die Systemkonsole über eine tip- Verbindung Die nachfolgende Vorgehensweise setzt die Einrichtung eines Systemkonsolengeräts für den Sun Fire V440 Server über eine Verbindung zwischen dem seriellen Anschluss eines anderen Sun-Systems und dem seriellen Verwaltungsanschluss (SERIAL MGT) des Sun Fire V440 Servers voraus. - Seite 46 Systems mit dem seriellen Verwaltungsanschluss (SERIAL MGT) des Sun Fire V440 Servers zu verbinden. Kontaktbelegung, Bestellnummern und andere Informationen über das serielle Kabel und den Adapter finden Sie im Sun Fire V440 Server Parts Installation and Removal Guide. 3. Vergewissern Sie sich, dass die Datei /etc/remote auf dem Sun-System einen Eintrag für hardwire enthält.
-
Seite 47: Vorbereiten Der Konfiguration Der Primären Netzwerkschnittstelle
Vorbereiten der Konfiguration der primären Netzwerkschnittstelle Die nachstehend beschriebenen Schritte setzen voraus, dass Sie einen Netzwerkanschluss ausgewählt und gemäß den Anweisungen im Abschnitt „Anschließen von Twisted-Pair- Ethernet-Kabeln“ auf Seite 30 ein Ethernet-Kabel installiert haben. Beachten Sie, dass einige dieser Schritte optional sind und davon abhängen, wie Sie Ihr Netzwerk konfigurieren möchten. -
Seite 48: Einschalten Des Servers
Schritt) ist die primäre Netzwerkschnittstelle betriebsbereit. Der Gerätetreiber für die integrierten Ethernet-Schnittstellen des Servers wird automatisch mit der Solaris-Version installiert. Weitere Informationen zu Netzwerkschnittstellen und der Konfiguration der zweiten Gigabit-Ethernet-Schnittstelle des Sun Fire V440 Servers finden Sie im Sun Fire V440 Server Administrationshandbuch. Einschalten des Servers Sie haben zwei Möglichkeiten, um den Server einzuschalten:... -
Seite 49: So Schalten Sie Den Server Über Den Netzschalter Ein
Normal Gesperrt Diagnose 5. Verbinden Sie die Stecker der Netzkabel des Sun Fire V440 Servers mit dem Stromverteilungsmodul im Schrank (sofern vorhanden), mit einer geerdeten Steckdosenleiste oder einer geerdeten Steckdose. Hinweis: Über die Steckdose muss der Server mit einem 15-A-Stromkreis (Nordamerika und Japan) bzw. -
Seite 50: So Schalten Sie Den Server Über Den Befehl Poweron Ein
Hinweis: Schließen Sie jedes Kabel an einen separaten Stromkreis an, um die Verfügbarkeit des Systems zu maximieren. Die Standby verfügbar-LEDs der Netzteile leuchten und geben damit an, dass das System mit Strom versorgt wird. Sobald Sie das Netzkabel einstecken, erscheinen verschiedene Boot-Meldungen der ALOM-Software auf Ihrem Systemkonsolengerät. - Seite 51 2. Schalten Sie alle Peripheriegeräte und externen Speichergeräte ein. Konkrete Anweisungen zu den einzelnen Geräten finden Sie in der jeweiligen Dokumentation. 3. Verbinden Sie die Stecker der Netzkabel des Sun Fire V440 Servers mit dem Stromverteilungsmodul im Schrank (sofern vorhanden), mit einer geerdeten Steckdosenleiste oder einer geerdeten Steckdose.
- Seite 52 6. Geben Sie an der ALOM-Eingabeaufforderung sc> den Befehl poweron ein: sc> poweron Die ALOM-Software fordert Sie anschließend zur Eingabe eines neuen Verwaltungspassworts auf. 7. Erstellen und bestätigen Sie nach entsprechender Aufforderung ein neues Verwaltungspasswort. Danach kehren Sie wieder zur ALOM-Eingabeaufforderung sc> zurück. 8.
-
Seite 53: Installieren Der Betriebsumgebung Solaris Und Weiterer Software
Systemkonsolengeräts“ auf Seite 33. Vergewissern Sie sich, dass Sie die Solaris- Betriebsumgebung verwenden, die vom Sun Fire V440 Server unterstützt wird. Weitere Informationen finden Sie in den Sun Fire V440 Server Produkthinweisen. Hinweis: Das Solaris Media Kit, das die CDs für die Betriebsumgebung Solaris sowie für weitere Software enthält, muss separat bestellt werden. -
Seite 54: Nächste Schritte
Ihre Firmware auf dem neuesten Stand ist und dass alle erforderlichen Patches installiert sind. Die URL zum Herunterladen dieses Tools lautet: http://sunsolve.sun.com/pub-cgi/show.pl?target=home Nächste Schritte Der Sun Fire V440 Server ist nun betriebsbereit und kann auf Wunsch zusätzlich konfiguriert werden. Im Sun Fire V440 Server Administrationshandbuch finden Sie detaillierte ■... -
Seite 55: Hintergrund- Und Referenzinformationen
Anhang beziehen sich direkt auf Anweisungen im vorliegenden Handbuch. System-LEDs Achten Sie bei der Installation Ihres Sun Fire V440 Servers auf die Anzeigen der Systemstatus-LEDs auf der Vorder- und Rückseite. Diese Anzeigen liefern allgemeine Informationen zum Status des Systems, warnen Sie vor Systemproblemen und helfen Ihnen, Systemfehlern und -ausfällen auf den Grund zu gehen. - Seite 56 Auch auf der Rückseite des Servers befinden sich oben links Locator-, Wartungs- und Systemaktivität-LEDs. Des Weiteren sind auf der Rückseite LEDs für die beiden Stromversorgungseinheiten des Servers und die RJ-45-Ethernet-Anschlüsse angebracht. In den nachfolgenden Tabellen sind die LEDs auf der Vorder- und Rückseite des Systems aufgeführt und beschrieben: Systemstatus-LEDs, Netzteil-LEDs und Festplattenlaufwerk-LEDs.
-
Seite 57: Serieller Anschluss
Sun Fire 440 Server Handbuch zur Fehlersuche und -behebung. Serieller Anschluss Auf der Rückseite des Sun Fire V440 Servers befindet sich ein DB-9-Anschluss, der mit ttyb gekennzeichnet ist und als allgemeiner serieller Anschluss dient. Schematische Darstellung des seriellen Anschlusses... -
Seite 58: Signale Des Seriellen Anschlusses
Anforderungen an einen 4-Stützen-Schrank TABELLE A-4. Schrankfunktion Anforderung Tragfähigkeit Das Rack muss das Gewicht der eingebauten Sun Fire V440 Server (pro Server bis zu 37,2 kg) plus das Gewicht der Rackeinbau-Komponenten sowie aller anderen installierten Geräte sicher tragen können. Einbaubreite Pro Server ist für den Rackeinbau der Platz von vier Rack-... - Seite 59 Anforderungen an einen 4-Stützen-Schrank (Fortsetzung) TABELLE A-4. Schrankfunktion Anforderung Türen und Verkleidungen Bei einem Sun StorEdge-Erweiterungsgehäuse lassen sich die vordere und hintere Tür sowie die Seitenverkleidungen abnehmen, so dass der Server besser zugänglich ist. Bei anderen Schränken lesen Sie bitte die mit dem Schrank gelieferten Anweisungen.
- Seite 60 Anforderungen an einen 4-Stützen-Schrank (Fortsetzung) TABELLE A-4. Schrankfunktion Anforderung Elektromagnetische Die erforderliche Abschirmung vor elektromagnetischen Abschirmung Störungen ist über das Systemgehäuse und die Metallseitenverkleidungen gegeben, die angebracht werden, sobald der Server in das Rack eingebaut ist. Mindestwartungsabstände Für Installation und Wartung muss vor dem Schrank ein Bereich von mindestens 1 m (tief) auf 2 m (breit) zur Verfügung stehen.
