Wenn die Pin-Belegungen des seriellen Verwaltungsanschlusses am Server den Pin-
Belegungen des RJ-45-Anschlusses am Terminalserver entsprechen, dann haben Sie
zwei Anschlussmöglichkeiten:
Sie schließen ein serielles Schnittstellenkabel direkt an den Sun Fire V445 Server
■
an. Siehe
„Der serielle Verwaltungsanschluss" auf Seite
Sie schließen ein serielles Schnittstellenkabel an ein Patch-Panel an und schließen
■
Sie den Server mit dem (von Sun gelieferten) Straight-Through-Patch-Kabel an
das Patch-Panel an.
Terminalserver
Patch-Panel
Sun Fire V445
Server

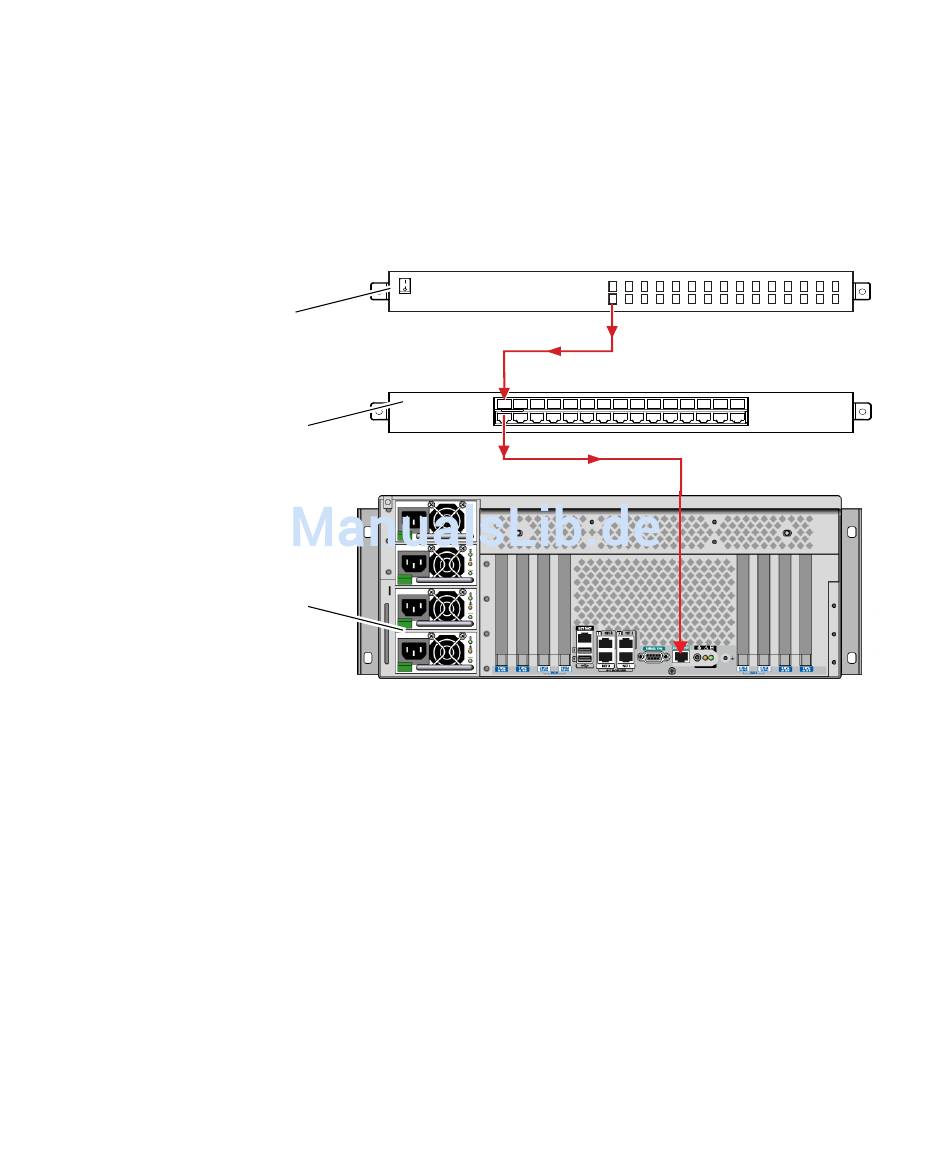

Verbindung zwischen einem Terminalserver und einem Sun Fire V445
ABBILDUNG 2-4
Server über ein Patch-Panel
Falls die Pin-Belegungen des seriellen Verwaltungsanschlusses am Server den
Pin-Belegungen des RJ-45-Anschlusses am Terminalserver nicht entsprechen,
dann müssen Sie ein Adapterkabel herstellen, das jeden Stift am seriellen
Verwaltungsanschluss des Sun Fire V445 Servers mit dem entsprechenden Stift am
seriellen Anschluss des Terminalservers verbindet.
zeigt, welche Übersetzung dieses Kabel durchführen muss.
TABELLE 2-3
1
2
3
4
5
Straight-Through-Kabel
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15
Patch-Kabel zum seriellen Verwaltungsanschluss
Kapitel 2 Konfigurieren der Systemkonsole
45.
6
7
8
9
10
11
12
13
14
15
49
