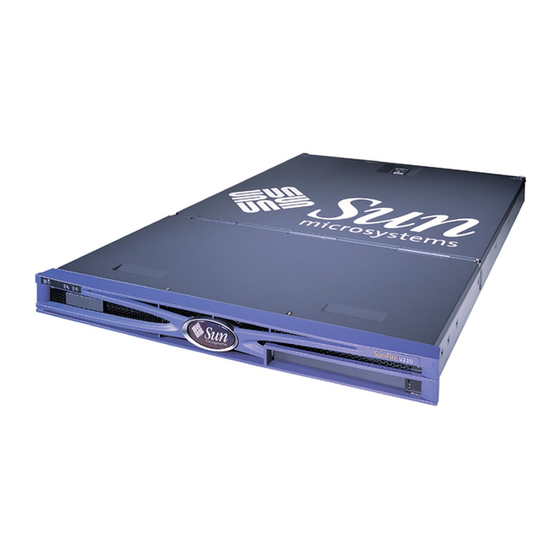

Sun Microsystems Fire V210 Servicehandbuch
Vorschau ausblenden
Andere Handbücher für Fire V210:
- Administrationshandbuch (116 Seiten) ,
- Installationshandbuch (68 Seiten) ,
- Administrationshandbuch (112 Seiten)
Verwandte Anleitungen für Sun Microsystems Fire V210
Inhaltszusammenfassung für Sun Microsystems Fire V210
- Seite 1 Sun Fire -Server V210 und V240 - Service-Handbuch Sun Microsystems Inc. www.sun.com Teilenr. 819-4924-10 Dezember 2005, Version A Anmerkungen zu diesem Dokument richten Sie bitte an: http://www.sun.com/hwdocs/feedback...
- Seite 2 UNIX ist ein in den USA und anderen Ländern eingetragenes Markenzeichen, das ausschließlich über die X/Open Company Ltd. lizenziert wird. Sun, Sun Microsystems, das Sun-Logo, Sun Fire, Java, OpenBoot, docs.sun.com und Solaris sind in den USA und anderen Ländern eingetragene Markenzeichen von Sun Microsystems Inc.
-
Seite 3: Inhaltsverzeichnis
Inhalt Vorwort ix Aus- und Einbau von Ersatzteilen 1–1 Austauschbare Bauteile 1–2 Steuern der Stromversorgung des Servers 1–2 1.2.1 Hochfahren des Servers 1–3 1.2.2 Herunterfahren des Servers 1–3 Vermeiden von elektrostatischen Entladungen 1–4 1.3.1 Vermeiden elektrostatischer Entladungen bei der Arbeit am hinteren Teil des Servers 1–5 1.3.2 Vermeiden elektrostatischer Entladungen bei der Arbeit am... - Seite 4 Ausbauen des Lesegeräts für die Systemkonfigurationskarte 1–16 1.8.2 Einbauen des Lesegeräts für die Systemkonfigurationskarte 1–18 Stromversorgungseinheit 1–19 1.9.1 Ausbauen der Stromversorgungseinheit aus dem Sun Fire V210-Server 1–19 1.9.2 Einbauen einer Stromversorgungseinheit in den Sun Fire V210-Server 1–19 1.9.3 Ausbau einer Stromversorgungseinheit beim Sun Fire V240 1–20 1.9.4...
- Seite 5 1.14 Obere und untere Schnittstellenkarte 1–31 1.14.1 Ausbauen einer oberen Schnittstellenkarte (Sun Fire V240) 1–32 1.14.2 Einbauen einer oberen Schnittstellenkarte (Sun Fire V240) 1–33 1.14.3 Ausbauen einer unteren Schnittstellenkarte 1–34 1.14.4 Einbauen einer unteren Schnittstellenkarte 1–34 1.15 PCI-Karten 1–35 1.15.1 Einbauen einer PCI-Karte 1–36 1.15.1.1 Austauschen einer PCI-Karte 1–37 1.16...
- Seite 6 Sun Fire-Server V210 und V240 – Service-Handbuch • Dezember 2005...
- Seite 7 Lage der Sperrvorrichtung am hinteren Teil der Gehäuseabdeckung 1–10 ABBILDUNG 1-5 Ausbau des U-Blechs 1–11 ABBILDUNG 1-6 Lage der wichtigsten Bauteile im Server Sun Fire V210 1–12 ABBILDUNG 1-7 Lage der wichtigsten Bauteile im Server Sun Fire V240 1–13 ABBILDUNG 1-8 Ausbau eines Festplattenlaufwerks 1–15...
- Seite 8 Ausbauen der Abdeckung und der Festplattenlaufwerke für den Zugang zu den ABBILDUNG 1-21 Schnittstellenkarten 1–32 Ausbauen der Schnittstellenkarten 1–33 ABBILDUNG 1-22 Lage der Abstandhalter und Schrauben der unteren Schnittstellenkarte 1–35 ABBILDUNG 1-23 Lage der PCI-Karten-Halterungsschraube 1–36 ABBILDUNG 1-24 Ausbauen einer PCI-Karte beim Sun Fire V240 1–37 ABBILDUNG 1-25 Lage der Schrauben der PCI-Riser-Karte 1–38 ABBILDUNG 1-26...
-
Seite 9: Vorwort
Informationen zu diesem Thema finden Sie im Sun Fire-Server V210 und V240 – Installationshandbuch (819-4944-10). Bevor Sie die in diesem Buch beschriebenen Schritte ausführen, sollten Sie das Sun Fire V210 and V240 Servers Compliance and Safety Manual (817-4827) gelesen haben. -
Seite 10: Aufbau Dieses Handbuchs
Aufbau dieses Handbuchs In Kapitel 1 wird der Aus- und Einbau von Teilen für die Sun Fire-Server V210 und V240 beschrieben. Verwenden von UNIX-Befehlen ® Das vorliegende Handbuch enthält keine Informationen zu grundlegenden UNIX Befehlen und -Verfahren, wie z. B. Herunterfahren und Starten des Systems oder Konfigurieren von Geräten. -
Seite 11: Shell-Eingabeaufforderungen
Shell-Eingabeaufforderungen Shell Eingabeaufforderung C-Shell Rechnername% C-Shell-Superuser Rechnername# Bourne-Shell und Korn-Shell Bourne-Shell und Korn-Shell-Superuser Typografische Konventionen Schriftart Bedeutung Beispiele Die Namen von Befehlen, Bearbeiten Sie Ihre.login-Datei. AaBbCc123 Dateien, Verzeichnissen; Verwenden Sie ls -a, um eine Liste aller Bildschirmausgaben Dateien zu erhalten. % Sie haben eine neue Nachricht. -
Seite 12: Zugehörige Dokumentation
Sun Fire-Server V210 und V240 – Erste Schritte 819-4914 Installation Sun Fire-Server V210 und V240 – 819-4944 Installationshandbuch Neueste Informationen Sun Fire V210 and V240 Servers Product Notes 819-4205 Administration Sun Fire-Server V210 und V240 – 819-4934 Administrationshandbuch Konformität und Sicherheit... -
Seite 13: Websites Von Drittanbietern
Websites von Drittanbietern Sun ist nicht für die Verfügbarkeit von den in diesem Dokument genannten Websites von Drittanbietern verantwortlich. Inhalt, Werbungen, Produkte oder anderes Material, das auf oder über diese Sites oder Ressourcen verfügbar ist, drücken weder die Meinung von Sun aus, noch ist Sun für diese verantwortlich. Sun lehnt jede Verantwortung oder Haftung für direkte oder indirekte Schäden oder Verluste ab, die durch die bzw. - Seite 14 xiv Sun Fire-Server V210 und V240 – Service-Handbuch • Dezember 2005...
-
Seite 15: Aus- Und Einbau Von Ersatzteilen
K A P I T E L Aus- und Einbau von Ersatzteilen Dieses Kapitel enthält Anweisungen zum Austausch interner Hardwarekomponenten der Sun Fire-Server V210 und V240. Achtung – Die hier vorgestellten Arbeitsschritte dürfen nur von entsprechend geschultem Wartungspersonal ausgeführt werden. Achtung –... -
Seite 16: Austauschbare Bauteile
Abschnitt 1.15, „PCI-Karten“ auf Seite 1-35 ■ Abschnitt 1.16, „PCI-Riser-Karte“ auf Seite 1-38 ■ Abschnitt 1.17, „Sun-Kryptografiebeschleuniger“ auf Seite 1-40 ■ Abschnitt 1.18, „Batterie“ auf Seite 1-41 ■ Abschnitt 1.19, „Schlüsselschalter-Baugruppe“ auf Seite 1-42 ■ Austauschbare Bauteile Im vorderen Teil des Servers befinden sich die folgenden austauschbaren Bauteile: Frontblendeneinheit ■... -
Seite 17: Hochfahren Des Servers
1.2.1 Hochfahren des Servers Achtung – Solange das System mit Strom versorgt wird, darf der Server nicht transportiert werden. Ein Transport des Servers im eingeschalteten Zustand kann den Totalausfall des Festplattenlaufwerks zur Folge haben. Wenn der Server transportiert werden soll, muss die Stromversorgung des Systems stets vollständig unterbrochen werden. -
Seite 18: Vermeiden Von Elektrostatischen Entladungen
4. Drücken Sie kurz den Schalter „Ein/Standby“. Das System wird daraufhin ordnungsgemäß softwaregesteuert heruntergefahren. Hinweis – Wenn Sie den Schalter „Ein/Standby“ kurz drücken und gleich wieder loslassen, wird das System ordnungsgemäß softwaregesteuert heruntergefahren. Wird der Schalter 4 Sekunden lang gedrückt gehalten, erfolgt ein sofortiges hardwaregesteuertes Herunterfahren. -
Seite 19: Vermeiden Elektrostatischer Entladungen Bei Der Arbeit Am Hinteren Teil Des Servers
1.3.1 Vermeiden elektrostatischer Entladungen bei der Arbeit am hinteren Teil des Servers 1. Schalten Sie die Stromversorgung des Servers aus. Siehe hierzu Abschnitt 1.2, „Steuern der Stromversorgung des Servers“ auf Seite 1-2. 2. Öffnen Sie den hinteren Teil der Abdeckung. Siehe hierzu Abschnitt 1.4, „Öffnen des Servers“... -
Seite 20: Vermeiden Elektrostatischer Entladungen Bei Der Arbeit Am Vorderen Teil Des Servers
1.3.2 Vermeiden elektrostatischer Entladungen bei der Arbeit am vorderen Teil des Servers 1. Schalten Sie die Stromversorgung des Servers aus. Siehe hierzu Abschnitt 1.2, „Steuern der Stromversorgung des Servers“ auf Seite 1-2. 2. Führen Sie entweder Schritt a oder die Schritte b und c aus. a. -
Seite 21: Abnehmen Des Vorderen Teils Der Gehäuseabdeckung
1.4.1 Abnehmen des vorderen Teils der Gehäuseabdeckung 1. Öffnen Sie die Frontblende. 2. Lösen Sie die Schrauben, mit denen der vordere Teil der Gehäuseabdeckung am Gehäuse befestigt ist ( ABBILDUNG 1-2 Lage der Schrauben am vorderen Teil der Gehäuseabdeckung ABBILDUNG 1-2 3. -
Seite 22: Montieren Des Vorderen Teils Der Gehäuseabdeckung
4. Heben Sie den vorderen Teil der Abdeckung nach oben ab ( ABBILDUNG 1-3 Abnehmen des vorderen Teils der Gehäuseabdeckung ABBILDUNG 1-3 1.4.2 Montieren des vorderen Teils der Gehäuseabdeckung 1. Richten Sie die Halteclips an der Unterseite der Abdeckung so aus, dass sie in die entsprechenden Aussparungen des Servergehäuses gleiten können. -
Seite 23: Öffnen Des Hinteren Teils Der Gehäuseabdeckung
1.4.3 Öffnen des hinteren Teils der Gehäuseabdeckung 1. Öffnen Sie die Schnappverschlüsse an der Rückseite des Servers ( ABBILDUNG 1-4 2. Lösen Sie mit einem Kreuzschlitzschraubendreher die unverlierbare Schraube in der Sperrvorrichtung auf der Oberseite des Servers ( ABBILDUNG 1-4 Lage der unverlierbaren Schraube und der seitlichen ABBILDUNG 1-4 Schnappverschlüsse am hinteren Teil der Abdeckung... -
Seite 24: Schließen Des Hinteren Teils Der Gehäuseabdeckung
Lage der Sperrvorrichtung am hinteren Teil der Gehäuseabdeckung ABBILDUNG 1-5 1.4.4 Schließen des hinteren Teils der Gehäuseabdeckung 1. (Sun Fire V240) Bauen Sie die grüne Belüftungsvorrichtung ein. Diese Belüftungsvorrichtung stellt die ordnungsgemäße Kühlung des Servers sicher und muss unbedingt montiert werden. 2. -
Seite 25: Ausbauen Der Gesamten Gehäuseabdeckung
1.4.5 Ausbauen der gesamten Gehäuseabdeckung 1. Nehmen Sie den vorderen Teil der Gehäuseabdeckung ab. Siehe hierzu Abschnitt 1.4.1, „Abnehmen des vorderen Teils der Gehäuseabdeckung“ auf Seite 1-7. 2. Öffnen Sie den hinteren Teil der Gehäuseabdeckung. Siehe hierzu Abschnitt 1.4.3, „Öffnen des hinteren Teils der Gehäuseabdeckung“ auf Seite 1-9. -
Seite 26: Lage Der Bauteile
Die Lage der Bauteile im Inneren des Servers können Sie ABBILDUNG 1-7 entnehmen. ABBILDUNG 1-8 PCI-Karte Kryptografiebeschleunigerkarte (unter PCI-Karte) CPU-Kühlmodul Arbeitsspeichermodul Stromversorgungseinheit Untere Schnittstellenkarte Lesegerät für Systemkonfigurationskarte Lage der wichtigsten Bauteile im Server Sun Fire V210 ABBILDUNG 1-7 1-12 Sun Fire-Server V210 und V240 – Service-Handbuch • Dezember 2005... -
Seite 27: Lage Der Wichtigsten Bauteile Im Server Sun Fire V240
U-Blech PCI-Riser-Karte Belüftungsvorrichtung PCI-Karte Kryptografiebeschleunigerkarte CPU und Kühlkörper Lüfterbaugruppe Festplatten Stromverteilungskarte Obere Schnittstellenkarte Schalter Lesegerät für Schlüsselschalter „Ein/Standby“ Systemkonfigurationskarte Lage der wichtigsten Bauteile im Server Sun Fire V240 ABBILDUNG 1-8 Kapitel 1 Aus- und Einbau von Ersatzteilen 1-13... -
Seite 28: Frontblendeneinheit
Frontblendeneinheit Die Frontblendeneinheit besteht aus der Frontblende, den Serverstatus-LEDs und Scharnieren. Sie bildet eine Ersatzteileinheit. 1.6.1 Herausziehen der Blendeneinheit 1. Schalten Sie die Stromversorgung des Servers aus. Siehe hierzu Abschnitt 1.2, „Steuern der Stromversorgung des Servers“ auf Seite 1-2. 2. Sorgen Sie dafür, dass der Server ordnungsgemäß geerdet ist. Befolgen Sie die Anweisungen unter Abschnitt 1.3, „Vermeiden von elektrostatischen Entladungen“... -
Seite 29: Festplatten
Festplatten Informationen zum Ausbau des Festplattenlaufwerks bei laufendem Betriebssystem finden Sie im Sun Fire-Server V210 und V240 – Administrationshandbuch (819-4934). 1.7.1 Ausbau eines Festplattenlaufwerks 1. Sorgen Sie dafür, dass Sie ordnungsgemäß geerdet sind. Siehe hierzu Abschnitt 1.3, „Vermeiden von elektrostatischen Entladungen“ auf Seite 1-4. -
Seite 30: Einbau Eines Festplattenlaufwerks
1.7.2 Einbau eines Festplattenlaufwerks 1. Schieben Sie den Sperrschieber an der Vorderseite des Festplattenlaufwerks nach rechts. Das Festplattenlaufwerk wird entriegelt. Der Hebel muss offen sein, bevor Sie das Festplattenlaufwerk in den Server einschieben, anderenfalls rastet das Laufwerk nicht ordnungsgemäß ein. 2. -
Seite 31: Lage Der Anschlussbuchsen Auf Dem Lesegerät Für Die Systemkonfigurationskarte
5. Ziehen Sie das Kabel ab, das die untere Schnittstellenkarte mit dem Lesegerät für die Systemkonfigurationskarte verbindet ( ABBILDUNG 1-10 Anschlussbuchse für Untere Schlüsselschalter Anschlussbuchse für (Sun Fire V240) Schnittstellenkarte Lage der Anschlussbuchsen auf dem Lesegerät für die ABBILDUNG 1-10 Systemkonfigurationskarte 6. -
Seite 32: Einbauen Des Lesegeräts Für Die Systemkonfigurationskarte
Halten Sie die Platine fest und ziehen Sie sie Ecke für Ecke nach oben. Achten Sie darauf, dass beim Ausbau der Baugruppe nicht der Schalter „Ein/Standby“ beschädigt wird. Ausbauen des Lesegeräts für die Systemkonfigurationskarte ABBILDUNG 1-11 1.8.2 Einbauen des Lesegeräts für die Systemkonfigurationskarte 1. -
Seite 33: Stromversorgungseinheit
Stromversorgungseinheit 1.9.1 Ausbauen der Stromversorgungseinheit aus dem Sun Fire V210-Server 1. Schalten Sie die Stromversorgung des Servers aus. Siehe hierzu Abschnitt 1.2, „Steuern der Stromversorgung des Servers“ auf Seite 1-2. 2. Sorgen Sie dafür, dass der Server ordnungsgemäß geerdet ist. -
Seite 34: Ausbau Einer Stromversorgungseinheit Beim Sun Fire V240
1.9.3 Ausbau einer Stromversorgungseinheit beim Sun Fire V240 Hinweis – Der Server Sun Fire V240 ist mit zwei redundant arbeitenden Stromversorgungseinheiten ausgestattet. Sie können eine Stromversorgungseinheit austauschen, während die andere weiter läuft. Informationen zum Ausbau einer der beiden Stromversorgungseinheiten bei laufendem Serverbetrieb finden Sie im Sun Fire-Server V210 und V240 –... -
Seite 35: Griffhebel Der Stromversorgungseinheit Am Sun Fire V240
Griffhebel Griffhebel der Stromversorgungseinheit am Sun Fire V240 ABBILDUNG 1-12 4. Ziehen Sie die Stromversorgungseinheit am Griffhebel aus dem Servergehäuse ABBILDUNG 1-13 Ausbau einer Stromversorgungseinheit beim Sun Fire V240 ABBILDUNG 1-13 Kapitel 1 Aus- und Einbau von Ersatzteilen 1-21... -
Seite 36: Einbau Einer Stromversorgungseinheit Beim Sun Fire V240
1.9.4 Einbau einer Stromversorgungseinheit beim Sun Fire V240 1. Setzen Sie die Ersatz-Stromversorgungseinheit in den Einbauschacht für die Stromversorgungseinheiten ein. 2. Schieben Sie die Stromversorgungseinheit so weit in den Server, bis sie in der Stromverteilungskarte im Server sitzt. Achten Sie darauf, dass der Griffhebel so lange in der unteren Position bleibt, bis die Stromversorgungseinheit fest in der Stromverteilungskarte sitzt. -
Seite 37: Lage Der Buchsen Für Die Stromverteilungskarte Auf Der Systemplatine
Anschluss für Stromverteilungskarte (3) Lage der Buchsen für die Stromverteilungskarte auf der Systemplatine ABBILDUNG 1-14 5. Ziehen Sie das Kabel der Stromverteilungskarte von der Schnittstellenkarte im vorderen Teil des Servers ab. 6. Nehmen Sie die Stromversorgungseinheit(en) so weit aus dem Gehäuse heraus, dass Sie sie von der Stromverteilungskarte trennen können ( ABBILDUNG 1-15 7. -
Seite 38: Einbauen Der Stromverteilungskarte
Die für die Server Sun Fire V210 und V240 erhältlichen Arbeitsspeichermodule werden in zusammengehörenden Paaren geliefert. Beim Installieren von Arbeitsspeicher in den Sun Fire V210 oder V240 sind die folgenden Konfigurationsregeln zu beachten: Voraussetzung sind mindestens zwei gleichartige DIMMs pro Server. Die DIMMs ■... -
Seite 39: Einbauen Von Arbeitsspeichermodulen
Hinweis – OpenBoot PROM 4.16.x und nachfolgende kompatible Versionen von OpenBoot PROM vergleichen zusätzlich die DIMM-Geschwindigkeiten sowie die CAS-Latenz, um festzustellen, ob die DIMMs in dem Server funktionieren. 1.11.2 Einbauen von Arbeitsspeichermodulen 1. Schalten Sie die Stromversorgung des Servers aus und ziehen Sie das Stromkabel ab. Informationen dazu finden Sie unter Abschnitt 1.2, „Steuern der Stromversorgung des Servers“... -
Seite 40: Ausbauen Von Arbeitsspeichermodulen
6. Schließen Sie die Abdeckung des hinteren Teils. 1.12 Lüfter Der Sun Fire V210 verfügt über vier nebeneinander angebrachte 40-mm-Lüfter. Drei dieser Lüfter dienen zur Kühlung der Systemplatine, während der vierte für die Kühlung der PCI-Karten zuständig ist. Der Sun Fire V240 verfügt über drei 60-mm-Lüfter, die die Systemplatine und die PCI-Karten kühlen. -
Seite 41: Abziehen Eines Lüfterstromkabels (Sun Fire V240)
Abziehen eines Lüfterstromkabels (Sun Fire V240) ABBILDUNG 1-17 3. Drücken Sie auf die Lüfterverrieglung. 4. Heben Sie den Lüfter aus dem Gehäuse ( ABBILDUNG 1-18 Halten Sie den Lüfter beim Hochziehen am Haltegriff fest. Ausbauen von Lüftern (Sun Fire V240) ABBILDUNG 1-18 Kapitel 1 Aus- und Einbau von Ersatzteilen 1-27... -
Seite 42: Austauschen Eines Lüfters
1.12.2 Austauschen eines Lüfters 1. Bauen Sie den Ersatzlüfter ein. 2. Schließen Sie das Stromkabel des Lüfters an die Systemplatine an. 3. Bringen Sie den hinteren Teil der Abdeckung an. 1.13 CPU, Kühlkörper und Systemplatinenmodul Die CPU, der Kühlkörper und die Systemplatine bilden zusammen ein gemeinsames Modul. -
Seite 43: Zugriff Auf Die Systemplatine Zum Ausbau
8. (Sun Fire V240) Bauen Sie die PCI-Riser-Karte aus. Siehe hierzu Abschnitt 1.16, „PCI-Riser-Karte“ auf Seite 1-38. 9. Bauen Sie die PCI-Gleitschienen-Baugruppe aus. 10. Bauen Sie die Serverlüfter-Baugruppe aus. 11. Lösen Sie die Schrauben der DB-9- und der SCSI-Buchse an der Rückseite des Servers und bauen Sie beide aus. - Seite 44 13. Ziehen Sie die Systemplatine in Richtung der Vorderseite des Gehäuses und lösen Sie sie so aus den Anschlussbuchsen (SCSI, Ethernet und seriell). 14. Heben Sie die Systemplatine aus dem Gehäuse. Ausbauen der Systemplatine aus dem Gehäuse ABBILDUNG 1-20 1-30 Sun Fire-Server V210 und V240 –...
-
Seite 45: Einbauen Einer Systemplatine
Bauteilen im vorderen Bereich des Servers. Die Baugruppen befinden sich im vorderen Teil des Servers hinter den Festplattenlaufwerken und dem Lesegerät für die Systemkonfigurationskarte. Der Sun Fire V210 verfügt nur über eine untere Schnittstellenkarte. ■ Der Sun Fire V240 verfügt über eine untere und eine obere Schnittstellenkarte. -
Seite 46: Ausbauen Einer Oberen Schnittstellenkarte (Sun Fire V240)
1.14.1 Ausbauen einer oberen Schnittstellenkarte (Sun Fire V240) 1. Schalten Sie die Stromversorgung des Servers aus. Siehe hierzu Abschnitt 1.2, „Steuern der Stromversorgung des Servers“ auf Seite 1-2. 2. Sorgen Sie dafür, dass der Server ordnungsgemäß geerdet ist. Siehe hierzu Abschnitt 1.3, „Vermeiden von elektrostatischen Entladungen“... -
Seite 47: Einbauen Einer Oberen Schnittstellenkarte (Sun Fire V240)
5. Ziehen Sie das Verbindungskabel zwischen der oberen und der unteren Schnittstellenkarte ab. 6. Ziehen Sie das Stromverteilungskabel ab. 7. Lösen Sie die sieben Schrauben, mit welchen die obere Schnittstellenkarte befestigt ist. 8. Heben Sie die obere Schnittstellenkarte aus dem Servergehäuse ( ABBILDUNG 1-22 Obere Schnittstellenkarte (Sun Fire V240) Untere Schnittstellenkarte... -
Seite 48: Ausbauen Einer Unteren Schnittstellenkarte
(„selbstfindend“). 2. Ziehen Sie die untere Schnittstellenkarte mithilfe der Schrauben fest. Beim Sun Fire V210 wird die untere Schnittstellenkarte durch Schrauben gehalten. Beim Sun Fire V240 wird die untere Schnittstellenkarte mit einer Mischung aus Schrauben, Abstandhaltern und Abstandhaltern mit Anschlag befestigt (... -
Seite 49: Pci-Karten
4. Bringen Sie die Gehäuseabdeckung als Ganzes an. 1.15 PCI-Karten Der PCI-Steckplatz des Sun Fire V210 wird mit 3,3 V Gleichstrom betrieben und unterstützt eine 64-Bit-PCI-Karte mit einer Frequenz von 33 MHz bzw. 66 MHz. Da der Sun Fire V240 über eine PCI-Riser-Karte verfügt, können drei PCI-Karten eingebaut werden. -
Seite 50: Einbauen Einer Pci-Karte
Hinweis – Eine in Steckplatz PCI-1 oder PCI-2 eingebaute 66-MHz-PCI-Karte läuft dort nur mit einer Frequenz von 33 MHz. Informationen zu den für die Server erhältlichen PCI-Karten finden Sie im Sun Fire- Server V210 und V240 – Administrationshandbuch (819-4934). 1.15.1 Einbauen einer PCI-Karte 1. -
Seite 51: Austauschen Einer Pci-Karte
5. Entfernen Sie die PCI-Karten-Halterungsklammer im Inneren des Servers. 6. Schieben Sie die PCI-Karten-Halterung so weit, dass die PCI-Karte freigegeben wird. Ziehen Sie die Riser-Karte an ihrem Haltegriff nach oben in eine andere Position. 7. Ziehen Sie die Kabel ab und bauen Sie die PCI-Karte aus. Ausbauen einer PCI-Karte beim Sun Fire V240 ABBILDUNG 1-25 1.15.1.1... -
Seite 52: Pci-Riser-Karte
1.16 PCI-Riser-Karte 1.16.1 Ausbauen der PCI-Riser-Karte (nur beim Sun Fire V240) 1. Schalten Sie die Stromversorgung des Servers aus. Siehe hierzu Abschnitt 1.4, „Öffnen des Servers“ auf Seite 1-6. 2. Sorgen Sie dafür, dass der Server ordnungsgemäß geerdet ist. Siehe hierzu Abschnitt 1.3, „Vermeiden von elektrostatischen Entladungen“... -
Seite 53: Einbauen Der Pci-Riser-Karte
Ausbauen der PCI-Riser-Karte ABBILDUNG 1-27 1.16.2 Einbauen der PCI-Riser-Karte Achtung – Zur Vermeidung von Hitzeproblemen muss die PCI-Riser-Karte ordnungsgemäß in das Gerät eingesetzt werden. 1. Setzen Sie die Ersatz-Riser-Karte fest in den Steckplatz ein. 2. Befestigen Sie die Karte mithilfe der Schrauben. Kapitel 1 Aus- und Einbau von Ersatzteilen 1-39... -
Seite 54: Sun-Kryptografiebeschleuniger
1.17 Sun-Kryptografiebeschleuniger Die Kryptografiebeschleunigerkarte wird auf die Systemplatine aufgesetzt. Weitere Informationen zu dieser Hardware finden Sie im Sun Crypto Accelerator 1000 User’s Guide (819-0425). 1.17.1 Ausbauen des Sun-Kryptografiebeschleunigers 1. Suchen Sie den Clip, mit dem der Kryptografiebeschleuniger auf der Systemplatine befestigt ist. 2. -
Seite 55: Einbauen Des Sun-Kryptografiebeschleunigers
1.17.2 Einbauen des Sun-Kryptografiebeschleunigers 1. Drücken Sie den Abstandhalter in die Hauptplatine. 2. Positionieren Sie die Kryptografiebeschleunigerkarte auf dem Abstandhalter und dem Steckverbinder der Hauptplatine. 3. Drücken Sie die Beschleunigerkarte fest in ihren Sitz. Informationen zum Konfigurieren und Verwenden der Kryptografiebeschleunigerkarte finden Sie im Sun Crypto Accelerator 1000 Installation and User’s Guide (819-0425). -
Seite 56: Schlüsselschalter-Baugruppe
1.19 Schlüsselschalter-Baugruppe Einen Schlüsselschalter gibt es nur beim Sun Fire V240. 1.19.1 Herausziehen der Schlüsselschalter-Baugruppe 1. Schalten Sie die Stromversorgung des Servers aus. Siehe hierzu Abschnitt 1.2, „Steuern der Stromversorgung des Servers“ auf Seite 1-2. 2. Sorgen Sie dafür, dass der Server ordnungsgemäß geerdet ist. Siehe hierzu Abschnitt 1.3, „Vermeiden von elektrostatischen Entladungen“... -
Seite 57: Lösen Der Schlüsselschalter-Halterungsmutter
5. Entfernen Sie die Halterungsmutter auf der Rückseite der Schlüsselschalter- Baugruppe ( ABBILDUNG 1-30 Lösen der Schlüsselschalter-Halterungsmutter ABBILDUNG 1-30 6. Ziehen Sie die Schlüsselschalter-Baugruppe aus der Frontblende heraus ABBILDUNG 1-31 Herausziehen der Schlüsselschalter-Baugruppe ABBILDUNG 1-31 Kapitel 1 Aus- und Einbau von Ersatzteilen 1-43... -
Seite 58: Austauschen Der Schlüsselschalter-Baugruppe
1.19.2 Austauschen der Schlüsselschalter-Baugruppe 1. Stecken Sie die neue Schlüsselschalter-Baugruppe durch die Aussparung in der Frontblende des Servers. 2. Befestigen Sie die Baugruppe mit der Halterungsmutter an der Rückseite des Schlüsselschalters. 3. Schließen Sie den Kabelbaum wieder an. 1-44 Sun Fire-Server V210 und V240 – Service-Handbuch • Dezember 2005... - Seite 59 Index Abdeckung, 1-6 Kryptografiebeschleuniger, 1-40, 1-41 Arbeitsspeicher, 1-24, 1-25, 1-26 Kühllüfter, 1-26 Arbeitsspeicher-Konfigurationsregeln, 1-24 Ausbauen, 1-11, 1-14, 1-15, 1-16, 1-19, 1-20, 1-22, Lage der Bauteile, V210, 1-12 1-26, 1-28, 1-32, 1-34, 1-38, 1-40, 1-42 Lage der Bauteile, V240, 1-13 Austauschen, 1-41, 1-44 Leiterplatten, Vorsichtsmaßnahmen, 1-2 Lesegerät für die Systemkonfigurationskarte, 1-16, Batterie, 1-41...
- Seite 60 Stromversorgungseinheit, V210, 1-19 Stromversorgungseinheit, V240, 1-20, 1-22 Stromverteilungskarte, 1-22, 1-24 Systemplatine, 1-28 Transport des Systems, Vorsichtsmaßnahmen, 1-3 U-Blech, 1-11 Untere Schnittstellenkarte, 1-34 Untere Schnittstellenkarte, V240, 1-32, 1-33 Index-2 Sun Fire-Server V210 und V240 – Service-Handbuch • Dezember 2005...
