Serieller Anschluss

Der serielle Anschluss ist als RJ-45-Schnittstelle ausgeführt und über die Rückseite
des Servers zugänglich.

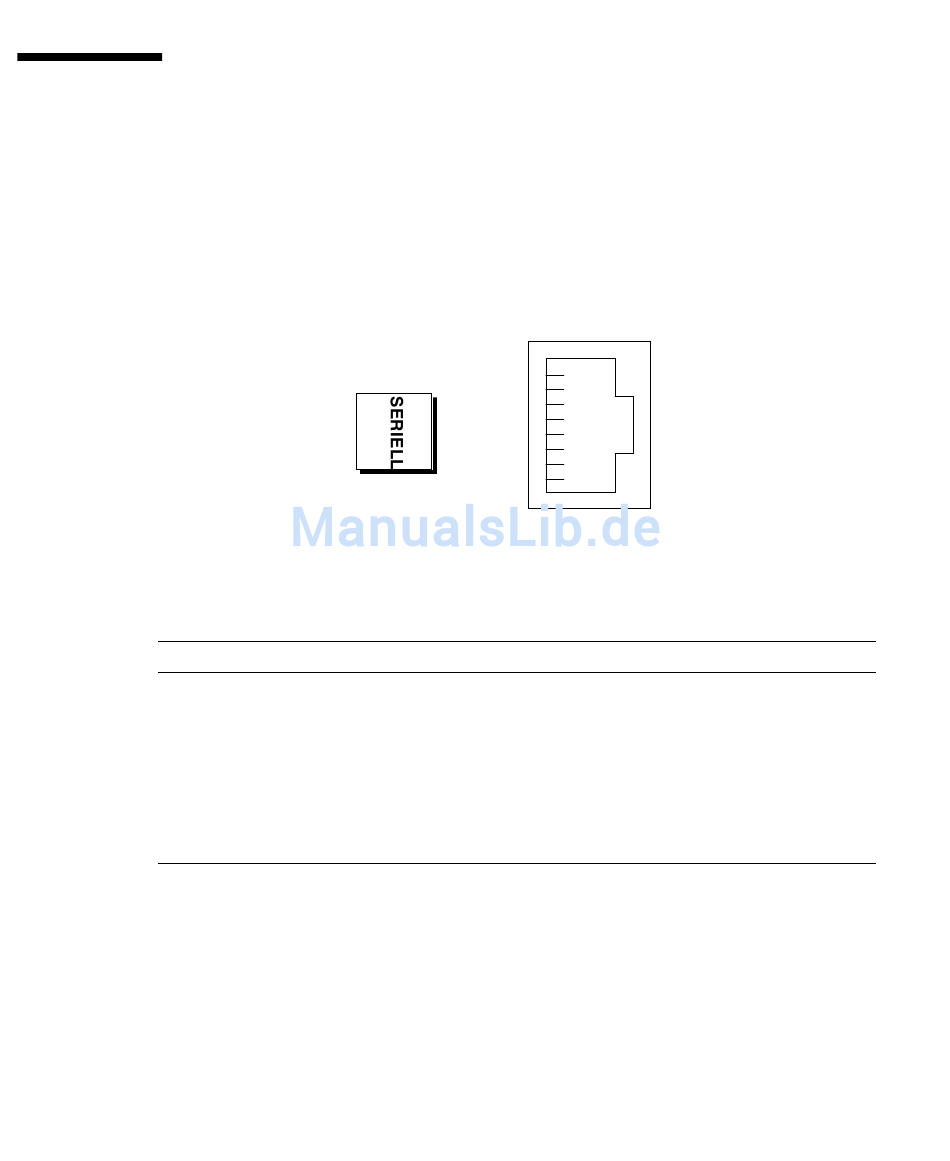

Schematische Darstellung des seriellen Anschlusses

Signale des seriellen Anschlusses

Pin
1
2
3
4
216 Sun Fire V490 Server Administrationshandbuch • Oktober 2005
Signalbeschreibung
RTS (Request to Send,
Sendeaufforderung)
DTR (Data Terminal Ready,
Terminal bereit)
TxD (Transmit Data, Senden)
Masse
8
1
Pin Signalbeschreibung
5 Masse
6 RxD (Receive Data, Empfangen)
7 DSR (Data Set Ready,
Betriebsbereitschaft)
8 CTS (Clear To Send, sendebereit)
