Referenz: Gigabit-Ethernet-Anschlüsse
Auf der Hauptplatine des Systems befinden sich vier RJ-45-Gigabit-Ethernet-
Anschlüsse (NET0, NET1, NET2, NET3), auf die von der Rückseite des Systems aus
zugegriffen werden kann. Die Ethernet-Schnittstellen arbeiten mit 10, 100 und
1000 MBit/s.

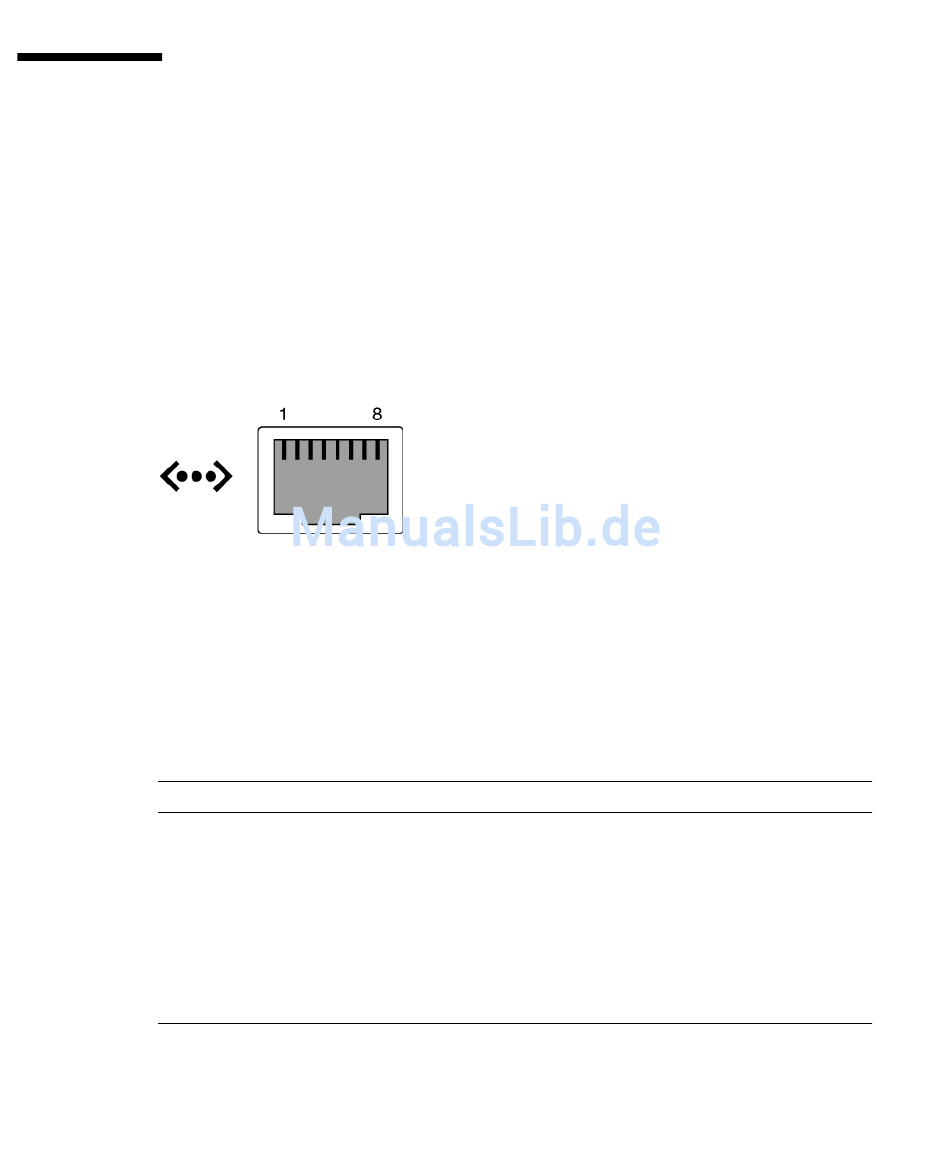

Schematische Darstellung der Gigabit-Ethernet-
Anschlüsse
ABBILDUNG A-5
Signale der Gigabit-Ethernet-Anschlüsse
In
TABELLE A-5
TABELLE A-5
Pin
1
2
3
4
256 Sun Fire V445 Server Administrationshandbuch • Februar 2007
Schematische Darstellung der Gigabit-Ethernet-Anschlüsse
sind die Signale der Gigabit-Ethernet-Anschlüsse aufgeführt.
Signale der Gigabit-Ethernet-Anschlüsse
Signalbeschreibung
Transmit/Receive Data 0 +
(Daten übertragen/empfangen)
Transmit/Receive Data 0 –
(Daten übertragen/empfangen)
Transmit/Receive Data 1 +
(Daten übertragen/empfangen)
Transmit/Receive Data 2 +
(Daten übertragen/empfangen)
Pin Signalbeschreibung
5 Transmit/Receive Data 2 –
(Daten übertragen/empfangen)
6 Transmit/Receive Data 1 –
(Daten übertragen/empfangen)
7 Transmit/Receive Data 3 +
(Daten übertragen/empfangen)
8 Transmit/Receive Data 3 –
(Daten übertragen/empfangen)
